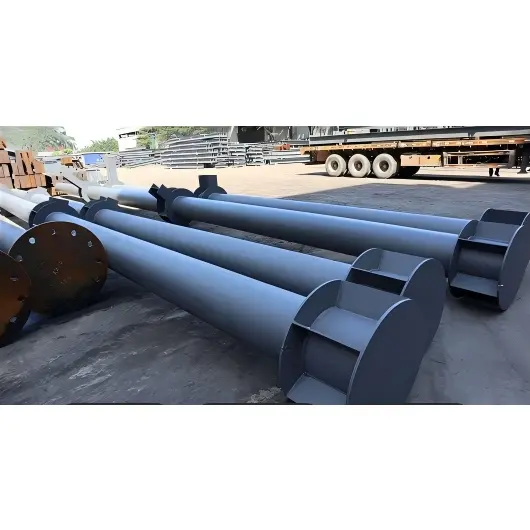

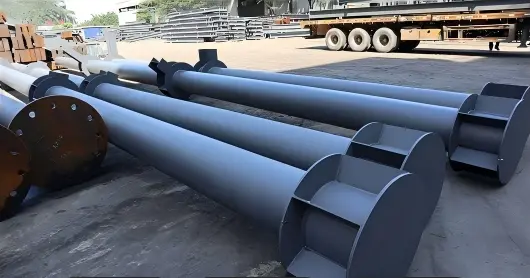

Кружна шупља челична цевна колона

Ови стубови имају глатки, прави цилиндрични профил и прстенасти попречни пресек који обезбеђује равномерну расподелу оптерећења и супериорну аксијалну носивост. Они ефикасно преносе оптерећења са горње конструкције на темељ и погодни су за вертикалну подршку у различитим применама, укључујући лаке и тешке челичне конструкције, пејзажну архитектуру, стадионе, шеталишта, индустријска постројења и монтажне зграде. Долазе у комплету са неопходним компонентама за повезивање као што су основне плоче, плоче за учвршћивање, прикључне плоче и вијци високе чврстоће.

Дефиниција и конфигурација производа

И. Основна дефиниција кружних цевних стубова

Кружна шупља челична цевна колона је вертикална носива компонента са шупљим, кружним попречним пресеком. Примарно направљени од бешавних или заварених кружних челичних цеви, ови стубови се широко користе у зградама челичних конструкција, општинским пројектима, мостовима и стадионима, где првенствено издржавају аксијалну компресију, моменте савијања и торзионе моменте.

1. Основни атрибути

Материјал: Претежно угљенични конструкциони челик и нисколегирани челик; поцинковане завршне обраде, антикорозивни премази или нерђајући челик су доступни за спољашња или корозивна окружења.

Карактеристике попречног пресека: Дефинисано спољним пречником (Д) и дебљином зида (т); шупљи кружни облик обезбеђује равномерну расподелу оптерећења у свим правцима, одличну торзиону и тлачну чврстоћу и минималну концентрацију напрезања.

Процес производње: Доступни као бешавни цевни стубови (интегрално ваљани, који нуде високу носивост) или заварени стубови цеви (формирани ваљањем и заваривањем челичних плоча, нудећи ниже трошкове).

2. Кључни сценарији примене

Језгрене цеви за зграде са високим спратовима, просторе великог распона (изложбени центри/стадиони), брзе железничке станице, надстрешнице, индустријска постројења, стубове мостова, стубове општинске заштитне ограде, пејзажне стубове, итд. 3. Ознака основне спецификације

Стандардна нотација: φ спољни пречник × дебљина зида × дужина; нпр. φ219×8×6000 (спољни пречник 219 мм, дебљина зида 8 мм, дужина стуба 6 м).

ИИ. Конфигурација склопа колоне кружног шупљег пресека (ЦХС).

Комплетан систем који се састоји од главне кружне шупље челичне цеви стуба, горњих и доњих прикључака, прикључних додатака и помоћних компоненти. Категоризован је у пет главних модула на основу локације: тело стуба, база/темељ стуба, веза врха стуба, веза између греде и стуба и помоћни прибор.

1. Тело колоне (основна компонента)

Главна кружна цев: Пречник цеви, дебљина зида и материјал се бирају на основу захтева за оптерећење; Екстра дуги стубови могу бити произведени у сегментима, опремљени спојевима за спајање (прирубнички, заварени или утични спојеви).

Конструкције за ојачање (обавезно за тешке или високе апликације):

Унутрашњи прстенови за укрућење и уздужна ребра за укрућење: За спречавање локалног извијања зида цеви.

Смањење струка / прелазни део пречника: Прелазак помоћу кружних цеви променљивог пречника када се оптерећења разликују између горњег и доњег дела.

2. Склоп основе стуба (повезује се на темељ; одређује укупну стабилност)

Комплетан носиви склоп за доњи део ЦХС стуба; постоје два уобичајена облика:

1) Тип уграђеног анкер вијка (најчешћи)

· Основна плоча: Дебела кружна или квадратна челична плоча, потпуно заварена за тело стуба.

· Анкер вијци: Више сидрених вијака високе чврстоће уграђених у бетонску основу.

·Додаци: навртке, подлошке, подлошке за изравнавање и материјал за фуговање (за секундарно фуговање за изравнавање и учвршћивање базе).

2) Уложак типа уметка (темељ чашице)

·Бетонска утичница (чаша) + уметнути део стуба + околни збијени бетон или бетон од финог агрегата; обично се користи у комуналном инжењерингу и изградњи мостова.

3. Горњи склоп стуба (пребацује снагу и подржава надградњу)

Одабрано на основу типа компоненти надградње:

· Горња плоча стуба: Поклопна плоча која затвара врх, штити унутрашњост цеви и преноси оптерећење одозго.

· Седиште за спајање на врху стуба / Прирубница: Користи се за повезивање са горњим кружним цевима, решеткама или носачима просторног оквира. · Капе за стубове (за уређење/ограде): декоративне и отпорне на временске прилике; доступан у сферним, равним и конусним облицима.

4. Спојни спојеви греда-стуб / цев-цев (прибор за бочни пренос оптерећења)

Стандардни прибор за повезивање стубова кружних цеви са челичним гредама, секундарним елементима и суседним стубовима цеви:

· Ободни носачи / плоче са ушицама: Заварене на тело цеви за подупирање челичних греда.

· Прикључне прирубнице / обујмице за цеви: За спајање цеви истог пречника или прелаз између различитих пречника (редукциони спојеви).

· Вијци високе чврстоће, подложне плоче за заваривање и спојне плоче: За причвршћивање и ојачавање спојева.

5. Помоћне компоненте (инсталација, заштита и одржавање)

· Прибор за подизање: Ушице за подизање, прстенови за подизање (фабрички уграђени да би се олакшало подизање на лицу места).

· Заштита од корозије: Прајмер, међуслој и завршни премаз / топло поцинковани премаз; антикорозивно заптивање (завршне капице за спречавање продирања воде и рђе).

·Помоћни елементи за монтажу: позиционе конзоле, привремени носачи, подесиви горњи дизачи (за поравнање и привремено фиксирање током инсталације).

ИИИ. Примери уобичајених конфигурација склопа

1. Стандардна фабричка кружна цевна колона: главна кружна цев + основна плоча + анкер вијци + подлошке за нивелисање + горњи поклопац + цевно тело + вијци високе чврстоће + антикорозивни премаз + ушица за подизање.

2.Општински стуб заштитне ограде за пут: Главна кружна цев + уграђена прирубница основе / бетонско постоље + украсни горњи поклопац + спојна обујмица за заштитну ограду / плоча са ушицама + поцинковани антикорозивни премаз.

3. Висока челична конструкција са сегментираним кружним цевним стубом: сегментиране кружне цеви + прирубнице за спајање / заварени спојеви + унутрашњи прстенови за укрућење + уграђени сидрени вијци + спојна плоча прстенасте греде и стуба + свеобухватни систем против корозије.

ИВ. Кратак резиме

·Дефиниција: Вертикални носиви елемент направљен од шупље кружне челичне цеви; одликује се одличним механичким својствима и широким спектром примене. ·Системска логика: Тело стуба + основни спојни склоп + горњи спојни склоп + прибор за бочно повезивање + антикорозивни/подизни прибор; комплетне конфигурације се бирају на основу оптерећења пројекта и сценарија примене.

Које су основне предности кружних шупљих челичних стубова?

1. Кружни попречни пресек обезбеђује равномерну расподелу напона, високу аксијалну чврстоћу на притисак и одличну стабилност на торзију.

2. Аеродинамичан изглед је минималистички, али импресиван, побољшавајући укупну естетску привлачност структуре.

3. Низак отпор ветра нуди супериорне перформансе ветра за спољне примене.

4. Лагана природа поједностављује подизање и уградњу, што резултира високом ефикасношћу конструкције.

5. И унутрашње и спољашње површине могу се третирати ради отпорности на корозију, обезбеђујући отпорност на влагу и дуг радни век.

6. Доступне свеобухватне спецификације; висина, прикључне плоче и уграђени делови могу се прилагодити различитим архитектонским сценаријима.

У поређењу са челичним стубовима Х-пресека и квадратним/правоугаоним шупљим стубовима, које су кључне карактеристике кружних цевних стубова?

И. Предности структурне механике

1. Избалансирано омнидирекционо оптерећење и супериорне торзионе перформансе: Момент инерције је конзистентан у свим правцима (без разлике између јаких и слабих осе), нудећи далеко бољу прилагодљивост оптерећењима ветром, сеизмичком торзијом и ексцентричним оптерећењима од Х-пресека или квадратних цеви. Они су пожељни избор за просторе великог распона, високе структуре и обалне пројекте који су подложни јаким ветровима. Насупрот томе, квадратне цеви и Х-пресеци имају слабе осе и значајне слабости у погледу бочне торзије.

2. Већи капацитет тлачног оптерећења и отпорност на локално извијање за исту количину челика: Под аксијалном компресијом, напон је равномерно распоређен преко кружног зида цеви. За дату површину попречног пресека, носивост прати редослед: кружна цев > квадратна цев > челик Х-пресека. Стубови за тешке услове рада могу бити лакши како би се смањили трошкови, штедећи челик и смањујући сопствену тежину.

3. Најнижи коефицијент отпора ветра: аеродинамичан кружни облик резултира коефицијентом облика оптерећења ветром од приближно 0,8, у поређењу са 1,3 за квадратне цеви и преко 1,5 за челик Х-пресека. Ово значајно смањује оптерећење ветром на стубове, вањске стазе, носаче енергије ветра и стубове надстрешнице, чиме се смањују трошкови анкерисања темеља.

ИИ. Посебне карактеристике у производњи и конструкцији

1. Поједностављени дизајн спојева и флексибилне везе између греде и стуба: Челичне греде могу да се повежу на кружне шупље делове (ЦХС) под било којим углом преко целог обима од 360°, избегавајући ограничења правих углова квадратне цеви или поравнања прирубница Х-греда; ово нуди јасне предности за сценарије који укључују нагнуте греде, радијалне решетке и вишесмерне раскрснице греда. Стандардизовани прстенасти носачи и спојне спојнице олакшавају монтажу.

2. Погодно сегментно спајање: Подржава и сучеоно заваривање целог обима (са унутрашњим/спољним косинама) и прирубничке везе. Ободни завари на кружним цевима равномерно распоређују напон — за разлику од квадратних цеви, које су склоне концентрацији напона на угловима, или Х-греда, које захтевају прецизно поравнање прирубница и мрежа — што резултира већим толеранцијама производње.

3. Уравнотежена тежина дизања: Равномерна расподела тежине елиминише ризик од ексцентричног оптерећења или превртања током подизања.

ИИИ. Посебне карактеристике у заштити и одржавању од корозије

1. Оптимизована површина за заштиту од корозије: За дату површину попречног пресека, спољашња површина следи редослед: Кружна цев < квадратна/правоугаона цев < Х-зрака. Ово смањује количину потребне боје или материјала за топло цинковање, смањујући трошкове. Одсуство оштрих ивица или „мртвих зона“ спречава накупљање боје или пропуштене тачке, обезбеђујући супериорну издржљивост у спољашњим корозивним окружењима.

2. Нема „мртвих зона“ за акумулацију воде или прашине: За разлику од горњих жлебова квадратних цеви или прирубничких канала Х-греда—који имају тенденцију да заробе кишницу и прашину, што доводи до корозије—закривљена површина кружних цеви омогућава кишници да природно отиче, значајно продужавајући век трајања комуналних стубова на отвореном и крајолика.

ИВ. Посебне карактеристике у архитектонској естетици и сценаријима примене

1. Интегрисани декоративни дизајн: Закривљени профил одговара пејзажној архитектури, зидним завесама и фасадама изложбених хала. Поседује капе сферних стубова и закривљене декоративне елементе, комбинујући носивост конструкције са архитектонском естетиком - док квадратне цеви и Х-греде често изгледају изразито индустријски.

2. Погодност за скучене просторе: Нуди мањи спољни пречник за исту носивост, пружајући јасне предности за инсталацију комуналних услуга, унутрашње декоративне стубове и компактне носаче опреме. В. Компромиси са трошковима (употреба диференцијације: слабости наспрам предности)

Слабости: За ултра тешка оптерећења и густо распоређене стубове оквира, Х-греде нуде боље перформансе у погледу цене. Кључни сценарији примене: Високе конструкције, дуги распони, вишесмерно оптерећење, изложене локације/локације подложне ветру и интегрисане структурно-декоративне функције; кружни шупљи профили (ЦХС) нуде ниже укупне трошкове животног циклуса у овим областима.

ВИ. Резиме диференцираног позиционирања

Х-зраке: Фокусирајте се на вишеспратне, густо распоређене оквире. Квадратне цеви: Фокусирајте се на обичне индустријске погоне малих распона. Стубови кружног шупљег пресека (ЦХС): Фокусирајте се на пројекте дугог распона, високоградње, вишесмерно оптерећење и интегрисане пројекте пејзажне структуре; они успостављају незаменљиву тржишну предност кроз отпорност на торзију, ниску отпорност на ветар и лакоћу заштите од корозије.

Радни ток обраде од краја до краја за округле шупље челичне цеви

И. Класификација производа

1. Бешавне ЦХС колоне: Произведене дубоком обрадом готових бешавних челичних цеви; обично се користи за мале до средње пречнике и високо прецизне носеће стубове (φ60–φ630).

2. Ваљане и заварене ЦХС колоне: Произведене ваљањем челичне плоче у цилиндар након чега следи уздужно и/или ободно заваривање; користи се за стубове великог пречника, тешких оптерећења (стандардна метода за изузетно велике стубове >φ630).

ИИ. Стандардни кораци обраде (дељени низводни процеси за оба типа)

Процес 1: Инспекција сировина и распоред сечења

1. Бешавне цеви: Долазна инспекција материјала, спољашњег пречника, дебљине зида и извештаји о детекцији грешака; исећи на дужину помоћу ЦНЦ тестера или плазма резача.

2. Ваљана/заварена цев: Детекција улазних грешака и нивелисање челичних плоча; ЦНЦ сечење на развијену ширину и кошење.

Дозволе за скупљање при заваривању и машинску обраду су укључене током сечења.

Процес 2: Ваљање и обликовање (специфично само за ваљане/заварене ЦХС)

1. Челична плоча умотана у цилиндар помоћу машине за савијање плоча са три ваљка; ивице поравнате и затворене.

2. Заваривање за причвршћивање; подешавање заобљености и неусклађености ивица (неусклађеност ≤ 10% дебљине зида).

Процес 3: Заваривање шавова тела главне цеви

1. Уздужно заваривање шавова: Аутоматско заваривање под водом (САВ)—формирајући и унутрашње и спољашње перле—за уздужни шав ваљане цеви;

2. Након заваривања: Визуелна контрола заварених шавова → Ултразвучно испитивање (УТ) (100% контрола за шавове степена И);

3. Ободно сучеоно заваривање за вишесегментно спајање дугих стубова: Такође користи двострани САВ и НДТ (тестирање без разарања).

Процес 4: Заокруживање и равнање кружних цеви

Ваљане и заварене цеви доживљавају значајну деформацију заваривања; специјализована хидраулична машина за заокруживање се користи за исправљање заобљености и правости, контролишући овалност на ≤Д/1000; бешавне цеви захтевају само мања подешавања за исправљање.

Процес 5: Завршно укошење и обрада крајње стране (критични процес)

ЦНЦ струг / глодање крајњег лица:

· Обе крајева цеви глодати равно и сећи заваривањем, обезбеђујући перпендикуларност крајњег дела;

· За стубове који захтевају прирубничке везе, прецизно машински обрадите регистар (пипе) на крају цеви да бисте обезбедили равно, у равни са прирубницом.

Процес 6: Монтажа и заваривање крајњих компоненти стуба

1. Монтажа основне плоче стуба: Распоред и монтажа квадратних/кружних основних плоча и ребара укрућења, након чега следи заваривање за позиционирање;

2. Горња плоча и завршни поклопац колоне: Заваривање крајњег поклопца пуним шавом за заптивање отвора цеви и спречавање уласка воде;

3. Носачи / Плоче са ушицама / Прстенасте прикључне плоче: Распоред према цртежима, монтажа око обима цеви и фиксација помоћу заваривања;

4. Унутрашњи прстенови за укрућење (за стубове високог оптерећења): Сегментно подизање и уградња унутрашњих прстенастих плоча за укрућење, причвршћених унутрашњим заваривањем.

Процес 7: Заваривање компоненти у свим позицијама

1. Ребра и граничници основне плоче: заварени заваривањем заштићеним гасом или заваривањем под водом (САВ);

2. Критични заварени спојеви: подвргнути УТ испитивању без разарања у складу са захтевима пројекта.

Процес 8: Корекција готовог производа и бушење рупа

1. Корекција деформације заваривања и правости стуба применом комбинације загревања пламеном и механичких метода;

2. ЦНЦ бушење рупа за вијке и комуналне водове на потребним локацијама. Процес 9: Уклањање рђе и антикорозивни третман

1. Пескарење до степена Са2.5 за уклањање каменца и рђе;

2. Премаз: Прајмер + средњи слој + завршни премаз; ако је потребно, пређите на процес топлог цинковања.

Процес 10: Нумерисање готовог производа, инспекција, паковање и отпрема

1. Означите ИД компоненте, линије мреже и нивое надморске висине;

2. Свеобухватна провера димензија, завара и антикорозивног премаза пре складиштења.

ИИИ. Поређење два процеса

1. Бешавне кружне шупље челичне цеви: кратко време обраде, без уздужних завара, одличан структурални интегритет; међутим, пречник цеви је ограничен, а трошкови набавке за велике пречнике су високи.

2. Ваљани и заварени стубови кружних цеви: Могућност ултра великих пречника са потпуно прилагодљивом дебљином зида; укључује додатне кораке ваљања и уздужног заваривања, али нуди ниже трошкове за компоненте великих размера.

ИВ. Специјализовано прилагођавање (Мега кружне цевне стубове за вишеспратнице)

1. За стубове испуњене бетоном: Рупе за фуговање и вентилацију унапред су резервисане на крајевима цеви;

2. Кружни цевни стубови променљивог пречника: Произведени ваљањем и заваривањем конусног прелазног дела (редуктора) за повезивање различитих пречника.

Кључни параметри перформанси за колоне кружног шупљег пресека (ЦХС).

И. Геометријске спецификације

1. Ознака

Формат: ϕД × т × Л

·Д: Спољни пречник (мм); уобичајене величине укључују φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...

·т: Дебљина зида (мм); 4–50 мм

·Л: Стандардна дужина реза; обично 6м/9м/12м; изузетно дугачке дужине које се постижу сегментираним спајањем

2. Толеранције димензија

1. Овалност: ≤ Д/1000

2. Правост тела стуба: У оквиру Л/1000

3. Перпендикуларност крајње стране: ≤ т/10

ИИ. Механичке особине материјала (главне класе: К235Б/К355Б)

К355НЛ је одабран за апликације на ниским температурама због његове отпорности на ударе ниских температура.

ИИИ. Кључни структурни параметри

1. Карактеристике попречног пресека (супериорне у односу на квадратне цеви/Х-греде за исту тежину)

· Радијус ротације је уједначен у свим правцима; нема разлике између јаких и слабих секира;

· Коефицијент отпора ветра: μ ≈ 0,8 (насупрот 1,3 за квадратне/правоугаоне цеви и 1,5 за Х-греде); мали утицај оптерећења ветром

1. Предност компресије: Висок коефицијент стабилности аксијалне компресије; носивост је већа од правоугаоних стубова за исту површину попречног пресека

2. Торзиони отпор: Поларни момент инерције за кружне пресеке је знатно већи него за не-кружне пресеке; одличне сеизмичке перформансе и отпорност на ексцентрична оптерећења

ИВ. Заваривање и НДТ (тестирање без разарања) перформансе

1. Уздужни/ободни завари (Граде И): 100% ултразвучно испитивање (УТ); Завари степена ИИ: 20% УТ провера на лицу места;

2. Затезна чврстоћа завара није нижа од стандардне вредности основног метала. В. Спецификације против корозије

1. Степен уклањања рђе пескарењем: Са2.5 (национални стандард);

2. Стандардни систем премаза: прајмер + средњи слој + завршни премаз; укупна дебљина сувог филма: 80–160 μм;

3. Вруће поцинковање: дебљина премаза цинка ≥85 μм; дизајниран за корозивна окружења на обали.

ВИ. Спецификације цевних стубова пуњених бетоном (ЦФТ).

1. Степен бетона који се обично користи за испуну: Ц30, Ц40 или Ц50;

2. Синергистичко дејство носивости између челичне цеви и бетона; укупна аксијална носивост повећана за 2-3 пута; обично се користи у супер-високим структурама.

ВИИ. Спецификације за инсталацију и повезивање

1. Прирубнички прикључак: Користи високочврсте вијке разреда 8.8 или 10.9;

2. Основна плоча стуба: Дебљина плоче 16–60 мм; опремљен са уграђеним анкер вијцима (М20–М64).
