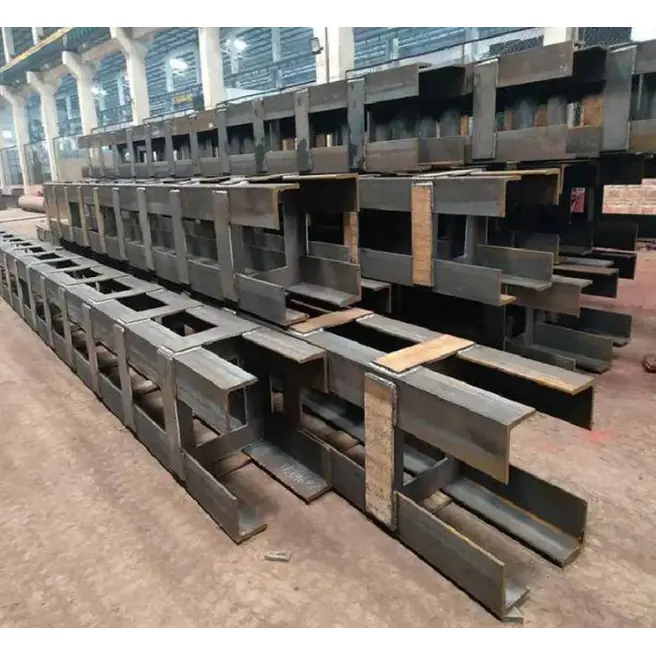

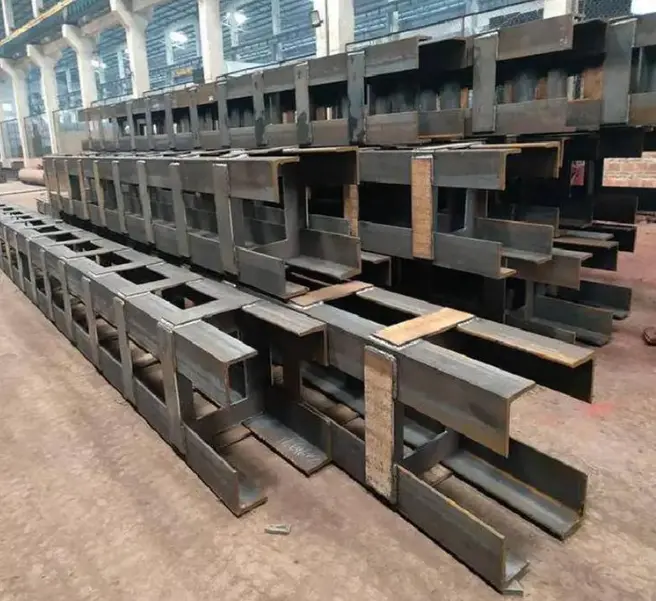

Обликовани стуб од конструкцијског челика

Ови обликовани стубови од конструкцијског челика се производе на основу грађевинских нацрта, стварних распореда локације и специфичних захтева за носивост. Користећи националне стандардне структурне челичне профиле и челичне плоче као сировине, они пролазе кроз низ прилагођених процеса—укључујући сечење, савијање, спајање и заваривање, исправљање, причвршћивање основних плоча и плоча са уметком, машинску обраду рупа и антикорозивну површинску обраду—да би се створили нестандардни, јединствено обликовани носиви стубови.

Дефиниција и конфигурација производа

И. Дефиниција производа

1. Основна дефиниција

Обликовани челични стуб од конструкције односи се на вертикални носиви челични елемент са попречним пресеком који не спада у стандардне категорије правоугаоних, кружних или конвенционалних Х-греда. Ови стубови се производе заваривањем више челичних плочастих елемената, структурних делова и/или челичних цеви. Они се првенствено користе у апликацијама као што су углови зграда, скривени зидни стубови, архитектонске карактеристике, простори великог распона и оквири стамбених или јавних зграда, балансирајући између захтева за носивост конструкције са архитектонским просторним и естетским потребама.

2. Уобичајене класификације попречног пресека

Л-облик (угаона колона): Дизајниран за изградњу углова; састављена од два елемента; пристаје у равни са зидовима, а да не вири у унутрашњи простор.

У облику слова Т (рубни стуб): Користи се на средини зидова или дуж ходника; састављена од три елемента; нуди уравнотежену расподелу оптерећења.

Круциформ (централни стуб): Користи се као језгро стуба унутар зграде; има четири симетрична елемента; нуди високу отпорност на бочно оптерећење и сеизмичке перформансе.

Стубови у облику слова З, у облику дијаманта и решеткасти стубови са више елемената: Дизајнирани за сложене тлоцрте, велике распоне и конзолне структуре.

Композитне колоне: формиране спајањем квадратних или округлих цеви са Т-профилима или Х-гредама; главни избор за апликације високих и великих оптерећења. · Променљиви пресеци / Закривљени нестандардни стубови: Дизајнирани за архитектонско обликовање фасада и закривљених завесних зидова; пречник или ширина стуба варира по дужини.

3. Материјали и апликације

·Примарни материјали: К235Б, К355Б (стандардни пројекти); Нискотемпературне / високосеизмичке апликације: К355НЛ, К355ГЈ.

·Кључне карактеристике: Витке ноге стубова, скривене унутар зидова, велика искоришћеност простора, висока крутост зглобова и флексибилан стил.

ИИ. Стандардни конфигурациони пакет

(И) Тело колоне

1. Главни профили ногу: квадратни/кружни шупљи профили, Т-профили, Х-профили или дебеле челичне плоче, састављене и заварене на основу дизајна попречног пресека; стандардна дебљина ногу од 8-50 мм; однос висине ноге и дебљине ≤ 4 (ограничење кода).

2. Систем унутрашњег укрућења

о Попречни прстенови/плоче за укрућење: Спречите локално извијање; размак одређен пројектом оптерећења.

оВертикална ребра за укрућење: Концентрисана на спојевима са више кракова и зонама спојева греда-стуб ради расподеле напрезања.

3.Сегментна структура спајања: Екстра дуги стубови израђени у сегментима; ободни сучеони завари (завари И степена са 100% ултразвучним испитивањем); фабричка предмонтажа праћена спајањем на лицу места.

(ИИ) Додатна опрема за крајње везе

1. Основна плоча стуба (доњи крај): Челична плоча квадратног или прилагођеног облика, дебљине 16–60 мм; укључује анкер вијке (М20–М64), ребра за укрућење и анкер плоче за причвршћивање на бетонску подлогу.

2. Горња плоча колоне / Завршна плоча (горњи крај): равна крајња плоча, закошена завршна плоча или прилагођена прирубничка плоча; има унапред избушене рупе за вијке или заварене косине за повезивање са стубовима горњег нивоа или челичним гредама.

3. Плоча завршне капице: Заптива врх и дно колоне како би се спречило продирање воде и крхотина; потпуно заварени за потпуно заптивање.

(ИИИ) Заједнички прибор

1. Конзоле / Плоче са уметком: Конзоле или спојне плоче заварене на бочне стране нестандардне колоне да подрже челичне греде, решетке или упорне елементе. 2. Прстенасте или бочне прикључне плоче су постављене дуж спољних ивица ногу стуба, за смештај вишесмерних челичних греда и прикључака за оквире за зидне завесе.

3. Шипци за смицање су дизајнирани за стубове од челичних цеви специјалног облика обложене бетоном или бетоном испуњене, побољшавајући композитно дејство између челика и бетона.

(ИВ) Заштита од корозије, премазивање и заштитне мере

1. Уклањање рђе: Пескарење целе површине или пескарење до степена Са2.5.

2. Систем премаза

о Стандардна заштита од корозије: епоксидни прајмер богат цинком + средњи слој + завршни премаз; укупна дебљина сувог филма: 80–160 μм.

о Окружење са високом корозијом (приобално/хемијско): топло цинковање; дебљина превлаке цинка ≥ 85 μм.

3. Заштита од пожара: Примена ватроотпорних премаза (танкослојних или дебелослојних) у областима са захтевима за безбедност од пожара.

(В) Потрошни материјал за инсталацију

· Прикључни завртњи: Стандардни завртњи и завртњи високе чврстоће разреда 8.8/10.9 (за спојеве греда-стуб).

· Потрошни материјал за заваривање: Жица за заваривање и електроде компатибилне са основним металом.

· Компоненте за позиционирање, привремене прикључне плоче и ушице за подизање (фабрички уграђене).

(ВИ) Композитне и изведене конфигурације

1. Стуб од челичне цеви специјалног облика испуњен бетоном: Тело стуба има претходно формиране рупе за ињектовање и вентилацију; ливење бетона Ц30/Ц40/Ц50 на лицу места значајно повећава носивост.

2. Стуб специјалног облика обложен бетоном: на спољашњој страни ногу стуба постављају се уздужна арматура и узенгије, затим оплата и ливење бетона; пружа отпорност на ватру, непропусност и повећану крутост.

3. Решеткасти стуб посебног облика: Монтажа више челичних профила са летвицама или шипкама за везивање; дизајниран за лагане и дуготрајне апликације.

ИИИ. Комплетна листа испоруке

1. Главно тело специјално обликованог челичног стуба (укључујући елементе за учвршћивање, завршне плоче и ушице за подизање);

2. Основне плоче, горње плоче, прирубничке плоче и припадајући елементи за учвршћивање;

3. Анкер вијци, структурни вијци и подложне плоче;

4. Корбе, спојне плоче и плоче са ушицама;

5. Готове компоненте са комплетним премазом или галванизацијом;

6. Сертификати о усаглашености производа, спецификације материјала, извештаји о контроли завара и записи о контроли димензија.

ИВ. Кључне разлике од конвенционалних кружних/квадратних колона

· Попречни пресек: нестандардни композитни пресек са више кракова; пристаје у равни са зидовима без избочених углова; кружни/квадратни стубови имају стандардне, чврсте попречне пресеке.

· Конфигурација: вишесмерне прикључне плоче и вишеструки сетови учвршћивача су стандард на специјално обликованим стубовима; кружни стубови обично користе једноставне завршне плоче и основне плоче.

· Примена: Посебно обликовани стубови балансирају архитектонске просторне захтеве са носивим конструкцијским оптерећењем; кружни стубови дају приоритет аксијалном носивости, отпору на торзију и ниском отпору ветра.

Цоре Адвантагес

1. Флексибилна геометрија: Обликовани челични стубови могу се прилагодити у било који нестандардни облик, савршено се уклапајући у сложене архитектонске структуре и углове.

2. Прецизно носивост: конструкције су оптимизоване да задовоље специфичне захтеве за ексцентрично оптерећење, бочне силе и носивост на посебним тачкама спајања.

3. Просторна прилагодљивост: Погодно за сценарије у којима се не могу инсталирати конвенционални стубови, као што су уски простори, незгодни углови и степенасти нивои пода.

4. Монолитна конструкција: Префабрикована као једна целина у фабрици, обезбеђујући структурални интегритет, високу крутост и супериорну стабилност.

5. Прилагођавање на захтев: Материјали, димензије, висине и прибор за повезивање могу се прилагодити специфичним нацртима.

6. Разноврсне примене: Идеално за нестандардне фабричке оквире, општинске челичне конструкције, међуспратну конструкцију, носаче опреме и специјализоване стубове за архитектонске карактеристике.

Разликовање истакнутих

И. Предности архитектонског простора

1. Усклађује се са распоредом зидова; нема истурених унутрашњих стубова. Стубови у облику слова Л, Т и крстасти стубови стоје у равни са посмичним зидовима или угловима зидова са испуном, елиминишући избочине које троше корисну површину пода. Насупрот томе, округле цеви, Х-греде и квадратне цеви вире из површине зида, ометајући тлоцрте и постављање намештаја; обликовани стубови су пожељан избор за стамбене и монтажне јавне зграде.

2. Прилагођава неправилне архитектонске форме. Способан за формирање закривљених, угаоних, променљивих пресека и полигоналних композитних стубова, лако олакшавајући закривљене зидове завесе, јединствене фасаде и конзолне угаоне структуре. Стандардне округле, квадратне и Х-греде секције су фиксне, што чини трошак њихове модификације у прилагођене облике превисоким.

3. Оптимизовано коришћење простора. Уграђени у зид уз истовремено одржавање еквивалентне носивости, ови стубови штеде корисну површину пода — нудећи изразиту предност за програмере некретнина у смањењу доделе „заједничке површине“ (односа заједничког простора).

ИИ. Предности структуралних перформанси

1. Вишесмерна подела оптерећења. Компатибилан са укрштеним распоредима где се конвергирају вишеструке греде и са композитним пресецима са више кракова; примарне греде, секундарне греде и дијагоналне подупираче могу се повезати на све четири стране. Перформансе носивости на спојевима греда-стуб су супериорније у односу на једноставне округле или квадратне стубове. Док округле цеви омогућавају повезивање снопа од 360°, тешко их је уградити у унутрашње зидове; Х-греде су ограничене на два ортогонална правца везе (јака и слаба осе).

2. Снажан сеизмички интегритет: Одликује се композитним челичним плочама са више кракова са густим унутрашњим учвршћивачима. Када се комбинује са ливеним или префабрикованим бетоном, формира интегрисану челично-бетонску структуру која нуди високу бочну крутост и одличну отпорност на смицање – пружајући јасне предности у зонама високог сеизмичког интензитета.

3. Флексибилни попречни пресек и дебљина зида: Омогућава локализована подешавања дебљине плоче или ширине крака ради оптимизације структуралних перформанси на основу различитих вертикалних оптерећења дуж висине стуба; насупрот томе, кружни или квадратни шупљи делови захтевају замену целог члана да би се променио пречник, што резултира већим трошковима модификације.

ИИИ. Конструкцијске и интеграцијске разлике

1. Беспрекорна интеграција са префабрикованим и ливеним системима: кракови стуба могу бити уграђени у зидове, са претходно инсталираним шипкама или смичућим клиновима, омогућавајући директно изливање бетона да би се формирао композитни стуб. Ово нуди далеко већу свестраност од конвенционалних система челичних стубова (као што су челичне цеви испуњене бетоном или бетон ојачан челиком).

2. Детаљи повезивања на захтев: Плоче са папучицама и корбе се могу заварити тачно тамо где се греде спајају, без ограничења попречног пресека стуба; кружни или квадратни делови захтевају сложенију обраду, као што је уградња стезних крагни или рупа за сечење.

3. Флексибилна сегментација: Олакшава лаке прелазе пречника између високог и ниског нивоа ради прилагођавања различитим оптерећењима пода; димензије попречног пресека се могу подешавати по спрату без потребе за променом примарних спецификација материјала за цео стуб.

ИВ. Естетске и специфичне предности примене

1. Скривена структура: Стуб је скривен унутар зида, што резултира чистом спољашњом фасадом без видљивих челичних конструкција; кружни и квадратни стубови су обично изложени – често се користе у пејзажним карактеристикама или стадионима – и не могу се сакрити.

2. Без премца за углове и јединствене геометрије: Идеално за изградњу углова, ивица светлосних бунара и неправилних места степеништа где се само стубови у облику слова Л уклапају у распоред; конвенционални типови колона често нису погодни за ове конфигурације.

В. Поређење трошкова и животног циклуса

Снаге

Резиденцијални и монтажни пројекти помичног зида: Штеди рад и материјал на грађевинским радовима (малтерисање и секундарни структурни елементи), што резултира нижим укупним трошковима; елиминише потребу за скупим прилагођеним облогама или декоративним кућиштем за сложене облике.

Слабости

Самостални спољни стубови или отворени простори великог распона: трошкови материјала и производње су већи од оних за кружне шупље секције, што их чини мање економичним у овим специфичним применама.

ВИ. Прецизно позиционирање и диференцијација конкурентских производа

· Челични стубови Х-пресека: Стандардни оквири, индустријска постројења отвореног типа;

· Стубови кружног шупљег пресека (ЦХС): простори великог распона, високи стубови, спољне пејзажне структуре;

· Стубови квадратног шупљег пресека (СХС): Уобичајени оквири малих димензија, једноставни ослонци;

· Челични стубови по мери: монтажне стамбене јединице, конструкције зидова са смицањем, неправилни архитектонски дизајни, скривени угаони стубови.

Процес израде челичних стубова у облику конструкције

И. Сечење материјала

1. Проверите квалитет материјала по испоруци плоче; изравнати и поравнати челичне плоче К235Б/К355Б.

2. Исећи компоненте (главне/секундарне прирубничке плоче, укрућења, основне плоче, прикључне плоче) према развијеним димензијама помоћу ЦНЦ машина за сечење пламеном или плазмом; извршите истовремено искошење ивица.

3. Омогућите скупљање завара; користити шаблоне за распоред и сечење неправилних или нестандардних делова.

ИИ. Компонента Предтретман

Брусите ивице и углове малих делова (укрућења, спојне плоче) да бисте уклонили неравнине; означите линије распореда на деловима који захтевају уметнуте смицајуће клинове.

ИИИ. Монтажа и обликовање убода (основни процес)

1. Поставите специјализоване монтажне елементе/причвршћиваче; успоставити датуме позиционирања на основу типа попречног пресека (Л, Т, крстасто или полигонално).

2. Поставите главне прирубничке плоче и осигурајте их стезаљкама; контролисати размак прирубница, вертикалност и димензије попречног пресека.

3. Уградите унутрашње попречне укрућења и вертикална ребра у шупљину у слојевима; привремено причврстити лепљивим завареним спојевима.

Саставите неправилне стубове променљивог пресека у сегменте; претходно саставите прелазне делове (различите ширине) одвојено.

ИВ. Главно заваривање

1. Извршите заваривање са више пролаза са пуним продором на главним шавовима коришћењем заваривања под водом (САВ) или заваривања заштићеног ЦО2 гасом.

2. Дајте приоритет заваривању електрошљаком за унутрашња затворена ребра.

3. Заваре у зонама спајања греда-стуб класификовати као И степен; означити завршене заварене спојеве за накнадно испитивање без разарања (НДТ).

В. Корекција после заваривања

Исправно увијање изазвано заваривањем и бочно савијање користећи комбинацију загревања пламеном и механичких алата; контрола правости стуба и геометријских толеранција попречног пресека; елиминисати деформације изазване напонима заваривања.

ВИ. Крај обраде

Обрадите оба краја стуба користећи чеоно глодање или подно бушење-глодање како бисте осигурали равност и управљивост; за стубове спојене прирубницом, рупе за машинске вијке и спојеве (шипове). ВИИ. Монтажа и заваривање прилога

1. Саставите и заварите основне плоче и горње плоче прилагођеног облика на осовину стуба; потпуно заварити одговарајуће укрућење на основне плоче.

2. Поставите и заварите спољне корпе, ушне плоче и спојне плоче за примарне и секундарне греде према координатама цртежа.

3. Продавнички заварени ушице за подизање.

ВИИИ. Операције бушења

Користите ЦНЦ машине за бушење за бушење рупа за вијке високе чврстоће и анкер вијке, обезбеђујући да прецизност рупа испуњава стандарде.

ИКС. Испитивање без разарања (НДТ)

Извршите 100% ултразвучно испитивање (УТ) на завареним спојевима степена И; врши преглед узорковања на завареним спојевима ИИ степена према спецификацијама; прерадити и поново прегледати све неусаглашене заварене спојеве.

Кс. Уклањање рђе и заштита од корозије

Извршите свеукупно пескарење до степена Са2.5; нанети стандардни епоксидни прајмер богат цинком, средњи премаз и завршни премаз; нанети ватроотпорни премаз у одређеним зонама за заштиту од пожара; применити топло цинковање тамо где услови околине то захтевају.

КСИ. Обележавање, инспекција и складиштење

Означите компоненте бројевима оса, нивоима пода и оријентацијом инсталације; врши свеобухватне прегледе димензија, завара и заштите од корозије; издати документацију за осигурање квалитета и пакет за отпрему.

КСИИ. Специјализовани процеси за јединствене/обликоване колоне

1. Закривљени стубови променљивог пресека: Формирајте закривљене плоче помоћу шаблона за савијање; извршити пробну монтажу у сегментима пре коначног затварања заваривања.

2. Стубови у облику бетона армираног челиком: Претходно уградите смицајуће клинове на спољашњост стуба; резервне рупе за фуговање и одзрачивање.

3. Вишечлани решеткасти стубови: Саставите главне елементе са летвицама или шипкама за везивање у сегментима; испоручити у сегментима за монтажу на лицу места.

КСИИИ. Кратко поређење: Обликовани челични стубови у односу на колоне кружног шупљег пресека (ЦХС)

1. ЦХС стубови: ваљање плоча праћено заваривањем по ободу; Обликовани стубови: Монтажа више плоча, обликовање на бази шаблона и бројна ребра за укрућење.

2. ЦХС стубови: Једноставно окретање на крају; Обликовани стубови: Више неправилних чеоних површина које захтевају опсежно глодање крајњих површина.

Кључни параметри перформанси

И. Геометријски параметри

1. Уобичајени облици попречног пресека: Л-облика, Т-облика, крстасти, полигонални композитни и закривљени стубови променљивог пресека; дебљина прирубнице/ребрасте плоче: 8–60 мм; ширина једног крака: 100–600 мм.

2. Толеранције готовог производа

· Правост стуба: ≤Л/1000;

· Одступање димензија попречног пресека: ±2–3 мм;

· Перпендикуларност крајњег дела: ≤1/10 дебљине екстремитета.

3. Дужина једног сегмента: Стандардна 9 м/12 м; сегментирано спајање које се користи за екстра високе стубове.

ИИ. Механички параметри материјала

Главни материјали: К235Б, К355Б.

Напомена: К355НЛ се препоручује за пројекте на ниским температурама са квалификованим перформансама при ниским температурама.

ИИИ. Кључне карактеристике структурних перформанси

1. Карактеристике крутости: Композитни пресек са више удова; моменти инерције у правцима Кс и И могу се флексибилно подешавати променом ширине екстремитета и дебљине плоче; супериорна бочна отпорност и отпорност на смицање у поређењу са стандардним квадратним шупљим профилима (СХС) или Х-гредама; погодан за интеграцију са посмичним зидовима.

2. Сеизмичке перформансе: Карактерише унутрашња уздужна и попречна ребра за укрућење; висока крутост зглобова; веома погодан за зоне високог сеизмичког интензитета; могу бити обложени бетоном да би се формирали челични армирани бетонски стубови, што више него удвостручује носивост.

3. Прилагодљивост: Омогућава локализоване варијације у дебљини зида и ширини удова; попречни пресек се може подесити дуж висине стуба по потреби; нуди значајне економске предности за конструкције са већим оптерећењем на горњим спратовима и лакшим оптерећењем на доњим спратовима.

4. Отпорност на ветар: Нема изложености када је уграђен у зидове (оптерећење ветром занемарљиво); за изложене нестандардне стубове, отпор ветра је већи него код кружних цеви, али нижи од отпора Х-греда.

ИВ. Параметри квалитета заваривања

1. Спојеви греда-стуб и примарни спојеви заваривања: заварени спојеви И степена; 100% ултразвучно тестирање (УТ).

2. Секундарни ребрасти завари: заварени спојеви ИИ степена; 20% насумичне инспекције преко УТ; механичка својства завара одговарају или превазилазе карактеристике основног метала.

В. Спецификације против корозије и ватроотпорности

1. Степен уклањања рђе: укупно пескарење до Са2.5;

2. Стандардни премаз: епоксидни прајмер богат цинком + међупремаз од епоксидног лискуна гвожђе оксида + завршни премаз; укупна дебљина сувог филма: 80–160 μм;

3. Обална антикорозија: вруће цинковање ≥85 μм;

4. Отпорност на ватру: 1-3 сата отпорности на ватру коришћењем компатибилних танкослојних или дебелих слојева интумесцентних ватроотпорних премаза.

ВИ. Спецификације везе

1. Основна плоча стуба: плоча прилагођеног облика (дебљине 16–60 мм) са анкер вијцима М20–М64;

2. Веза између греде и стуба: Вијци високе чврстоће класе 8.8/10.9;

3. Композитни стуб од челика и бетона: Φ19 смичући клинови заварени на спољашњост стуба да би се побољшала чврстоћа везе између челика и бетона.

ВИИ. Додатне спецификације за стубове у облику бетона од армираног челика

Бетонска облога (унутрашња/спољна): Типично Ц30, Ц40 или Ц50; тело стуба укључује претходно формиране рупе за ињектирање и вентилацију.

ВИИИ. Како разликовати три врсте производа?

· Стуб кружног шупљег пресека (ЦХС): Изотропна својства, мала отпорност на ветар, погодна за изложене структуре дугог распона;

· Челик Х-пресека: Изразите јаке и слабе осе, стандард за индустријске фабричке оквире;

· Стуб од конструкцијског челика у облику: Флексибилан попречни пресек, сакривен унутар зидова, подесива двосмерна крутост, специјализован за монтажну стамбену конструкцију.
