Процес изградње зграда Фабрике челичних конструкција

И. Претходне процедуре и фаза пројектовања

Покретање пројекта, одобрење коришћења земљишта, планске дозволе, процена утицаја на животну средину и обрада грађевинске дозволе

Преглед локације: Топографско картирање и геотехничка истраживања; издавање геотехничких извештаја и одређивање носивости тла

Дизајн (шематски + грађевински цртежи)

Архитектонски цртежи: Фабрички распон, висина плафона, врата/прозори, светларници, кровни вентилатори и подови

Цртежи конструкције челичне конструкције: челични стубови, греде, греде, подупирачи и кранске греде (ако су потребне мостне дизалице)

Нацрти темеља, МЕП (машински, електрични, водоводни) и противпожарни нацрти

Преглед цртежа, припрема буџета и тендер за избор извођача радова и фабрике за производњу челика

ИИ. Фаза изградње темеља (прво грађевински радови)

Нивелисање локације, ископ земљаних радова и затрпавање са сабијањем

Конструкција темеља од шипова (за меко тло) / Ископ за изоловане темеље, постављање оплате и везивање арматуре

Уградња уграђених анкер вијака (критичан корак; тачност позиционирања директно утиче на инсталацију челичне конструкције)

Изливање и очвршћавање бетона; уклањање оплате; израда класних греда и подлоге за подове

Инспекција прихватања темеља; провера коте, размака и вертикалности анкер вијка

ИИИ.Челична конструкцијаПрефабрикација (упоредо са грађевинским радовима ради уштеде времена)

Прерада челика се одвија у фабрици док су у току радови на изградњи темеља:

Инспекција сировина: Верификација сертификата квалитета за Х-греде, челичне плоче, профиле, шипке за заваривање и боје

Сечење и израда: Монтажа и заваривање стубова Х-греда, кровних греда и кранских греда

Корекција, бушење (рупе за вијке) и пескарење за уклањање рђе

Антикорозивни премаз: прајмер, средњи премаз и завршни премаз; наношење ватроотпорног премаза ако је потребно

Означавање компоненти, паковање, утовар и транспорт до градилишта

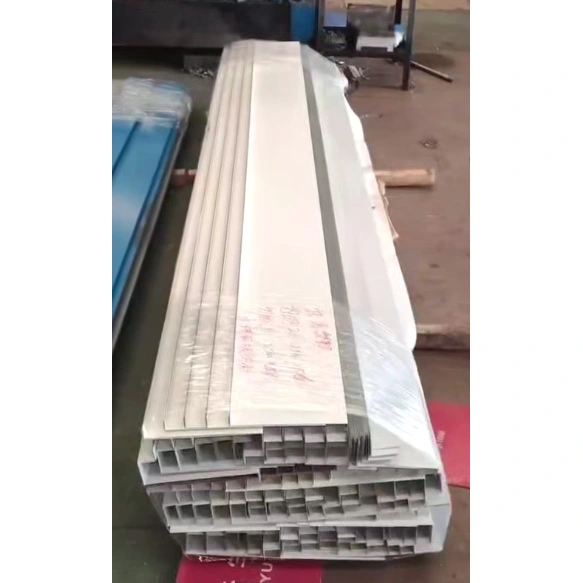

Истовремена израда додатне опреме: зидне и кровне греде, споне, подупирачи, олуци, оплате, оквири за врата/прозоре и сендвич панели од челика у боји

ИВ. Инсталација главне челичне конструкције на лицу места (основни процес)

Поновно премеравање темеља, чишћење анкер вијака и постављање основних плоча

Подизање челичних стубова на позицију, затезање анкер вијака, причвршћивање привременим подупирачима и подешавање по вертикалности и елевацији Уградите кранске греде (за објекте опремљене мостним дизалицама)

Подигните и поставите главне кровне греде (челичне греде портала крутог оквира); причврстите их за челичне стубове како бисте формирали чврсти оквир

Инсталирајте хоризонтално укрућење, подупирање између стубова и споне да бисте створили стабилну, интегрисану структуру

Поставити кровне и зидне греде; причврстите све вијке високе чврстоће и проверите спецификације обртног момента

Спровести општу инспекцију прихватања конструкције (провера вертикалности, угиба и затегнутости вијака)

В. Инсталација омотача зграде (кров и зид)

Кров: Инсталирајте челичне лимове или сендвич панеле од камене вуне; инсталирати кровне траке, кровне вентилаторе, капе за гребене и олуке

Зидови: Поставите зидне панеле, врата и прозоре; уградите ивичне облоге/обшитке и одводне цеви за кишницу

Хидроизолација: Нанети заптивач отпоран на временске услове на спојеве панела; заптивање гребена и олука како би се спречило цурење

ВИ. Подови и помоћни грађевински радови

Унутрашњи подови: Положити подлогу од ломљеног камена и челичне мреже; сипати и сушити подове отпорне на хабање или епоксидне смоле

Помоћни грађевински радови: гранични зидови, главне капије, периметарске рампе, дренажни ровови, утоварне станице (за логистичка складишта) и темељи опреме

Септичке јаме, резервоари за воду против пожара и асфалтирани путеви

ВИИ. МЕП, заштита од пожара и инсталација помоћне опреме

Електрика: Разводна просторија; поставити носаче каблова дуж челичне конструкције; осветљење, утичнице и струјна кола за дизалице

Водовод: Мрежа водоснабдевања, дренаже и кишнице у целој фабрици

Заштита од пожара: Ватрогасни хидранти, системи прскалица, детектори дима, системи за одвод дима и заптивање одељака отпорно на ватру

Додатна опрема: Монтажа и пуштање у рад мостних дизалица, вентилатора, система за сакупљање прашине, система за надзор и вентилатора

ВИИИ. Финализација, тестирање и прихватање завршетка

Општа санација: Поправите оштећену боју, поправите празнине на зидним плочама и очистите локацију

Специјализовано тестирање: детекција грешака у челичној конструкцији, инспекција дебљине премаза отпорног на ватру, прихватање пожарне безбедности и провера заштите од грома

Саставите комплетан сет цртежа, сертификата материјала и извештаја о испитивању

Прихватање од пет страна (власник, пројектант, супервизор, извођач радова, геотехнички геодет); комплетна пријава пројекта и предаја у рад
