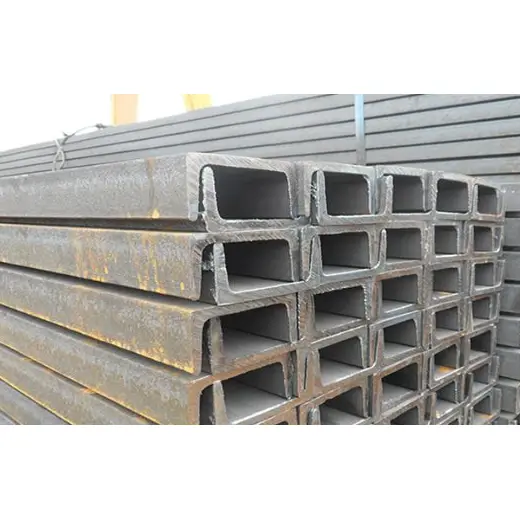

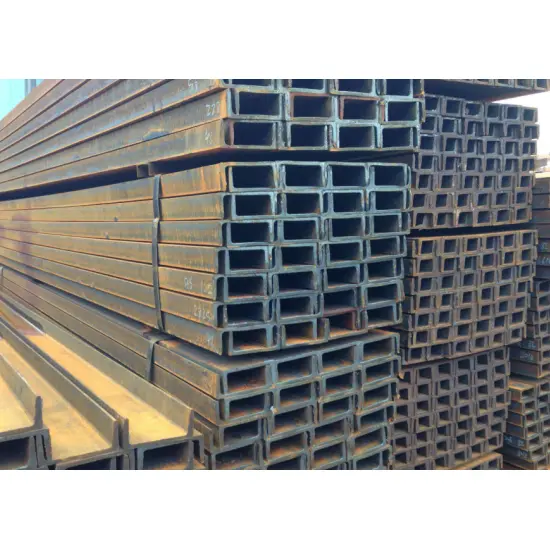

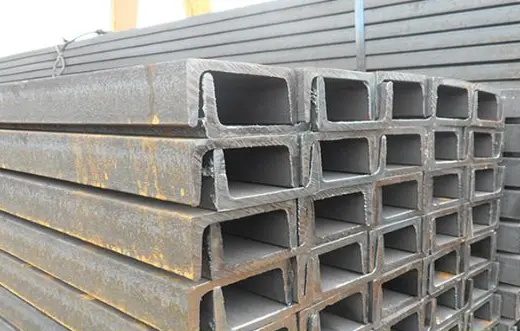

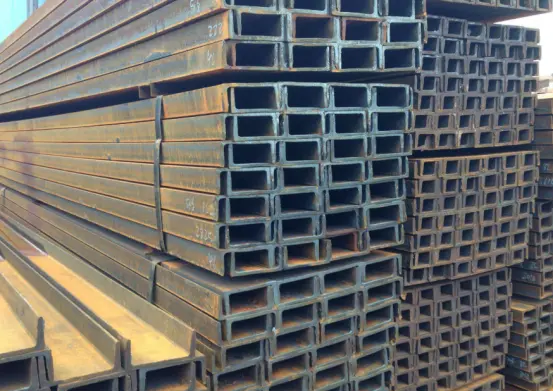

Топло ваљани челични профили канала

Топло ваљани челични профили канала су у складу са националним стандардом ГБ/Т 706-2016 и производе се помоћу интегрисаног процеса топлог ваљања. Имају попречни пресек у облику слова Ц (једнострано отварање). Модели су класификовани по висини пресека, са даљим поделама (а, б, ц) које указују на повећану дебљину за исту висину. Производи су лагани, лаки за обраду и исплативи. Док појединачни делови имају ограничену бочну крутост и отпорност на торзију – што их чини погодним првенствено за секундарне носиве компоненте – комбиновање две секције (леђа уз леђа) са спојним плочама значајно побољшава укупне механичке перформансе.

ХАИСХЕНГ нуди читав низ уобичајених топло ваљаних модела канала, сваки праћен свеобухватним извештајем о испитивању материјала. Погодни су за разне помоћне апликације за носивост, укључујући индустријска постројења, општинске пројекте, МЕП/ХВАЦ системе и привремене структуре. Пружамо комплетан асортиман антикорозивних третмана—укључујући уклањање рђе, фарбање и топло цинковање—како бисмо задовољили потребе за набавком у великим количинама за пројекте у иностранству.

И. Стандарди производа

Производња, толеранције димензија и механичка својства топло ваљаних челичних профилних профила у складу су са националним стандардом: ГБ/Т 706-2016 „Вруће ваљани профили од конструкцијског челика“.

Механички стандарди за основне челичне материјале: ГБ/Т 700 и ГБ/Т 1591.

ИИ. Кључне карактеристике производа

2.1 Попречни пресек и механичка својства

1. Има једнострани отворени попречни пресек канала; појединачни елементи показују умерену бочну крутост и релативно слаб отпор на торзију, што их чини непогодним за употребу као самостални главни стубови у високим зградама или примарне носиве греде за велике распоне.

2. Произведено интегрисаним процесом врућег ваљања без заварених спојева, што резултира малим унутрашњим заосталим напрезањем. Структура је стабилна и поуздана, отпорна на пуцање и деформацију под дуготрајним оптерећењем.

2.2 Предности набавке и трошкова

1. Огромна залиха стандардних тржишних модела и стабилни канали набавке обезбеђују ниске јединичне цене и контролисане укупне трошкове пројекта.

2. Мања сопствена тежина за исту носивост ефикасно смањује укупну тежину челичне конструкције као и трошкове транспорта и подизања.

2.3 Предности производње и изградње на лицу места

1. Топло ваљани профили канала од конструкцијског челика могу се слободно резати, бушити, заваривати и савијати; не постоје ограничења процеса за секундарну производњу на лицу места, што омогућава флексибилну монтажу спојева.

2. Компактна величина и мала сопствена тежина омогућавају да се руковање и подизање заврше коришћењем ручног рада и мале опреме, значајно скраћујући распоред изградње на лицу места.

3. Компатибилан са вијцима и завареним спојевима; може се упарити са разним челичним плочама и профилима за комплетну монтажу споја.

2.4 Заштита од корозије и прилагођавање околини

1. Испоручује се у топло ваљаном "црном" стању (са млинском скалом) и без претходно нанешеног антикорозивног премаза.

2. Третмани против корозије—као што су брушење/уклањање рђе, наношење прајмера против рђе, топло цинковање или премазивање прахом—могу се применити по потреби; погодан за употребу у сувим затвореним срединама или спољашњим окружењима са благом корозивношћу.

2.5 Предности комбиноване употребе и ограничења

1. Предности комбиноване употребе: Спајање два дела канала један уз други са спојним плочама значајно повећава бочну крутост и отпорност на торзију, задовољавајући умерене захтеве носивости.

2. Ограничења: Због структуре отвореног пресека, не могу се користити за главне рамове високих зграда, главне носаче са великим оптерећењем ултра дугог распона или критичне носиве спојеве који су подложни великом притиску ветра; погодни су само за системе кућишта, укрућења и секундарне носиве компоненте.

ИИИ. Кључни сценарији апликација

3.1 Основна употреба топловаљаних челичних профила канала

1. Фабричке зидне и кровне греде: Упарене са главним носачима Х-греда за осигурање профилисаних челичних облога и пренос вертикалних оптерећења са крова и зидова.

2. Носачи за различиту опрему и цевоводе: Користе се за носаче за цеви и вешалице (укључујући ХВАЦ системе у зградама), базе опреме и носаче носача каблова у хемијским постројењима и електранама. 3. Лагане компоненте оквира: преградни зидови, оквири за врата и прозоре, рамови за градилиште и секундарни носиви елементи.

4. Индустријска платформа и додаци за пешачке стазе: греде за пролаз за одржавање, носачи степеница платформе и стубови за ограде/базе рукохвата.

5. Ојачање и уграђене компоненте: уграђене челичне плоче, укрућења греда и стубова и помоћни челик за подршку темеља.

6. Привремени грађевински објекти: монтажни оквири зграда, основе за скеле и привремени сигурносни ослонци за ископ.

3.2 Примене у целој индустрији

1. Индустријске зграде: Системи ограде и подршке за лака индустријска постројења, складишта, радионице и објекте за складиштење сировина.

2. Општинска инфраструктура: Безбедносне баријере поред путева, спољни оквири за билборде, мале пешачке стазе и ослонци општинских комуналних водова.

3. М&Е и ХВАЦ инжењеринг: носачи за канале и специјализовану опрему/вешалице за хемијска постројења, електране и пословне зграде.

4. Једноставне цивилне структуре: надстрешнице, надстрешнице, монтажне кабине и једноставне сеоске шупе за складиштење.

5. Логистика и складиштење: Лагани регали за складиштење и оквири платформе за сортирање терета.

6. Остали додаци: Базе за грађевинске машине, шасије пољопривредних машина и мале помоћне челичне конструкције за бродове.

В. Основне предности ХАИСХЕНГ фабричког снабдевања

Директно снабдевање од произвођача извора: Складиштење топло ваљаних челичних канала од топло ваљаног челика елиминише посредничке марже, нудећи значајне предности у погледу трошкова за набавку великих пројеката у иностранству.

Стабилне залихе у свим спецификацијама: обиман инвентар током целе године уобичајених величина челичних канала (бр. 5 до 25а); подржава пакетне пошиљке и брз одговор на хитне налоге пројекта.

Свеобухватна инспекција квалитета и следљивост: Свака серија топло ваљаних челичних профилних канала долази са оригиналним сертификатима за млин и извештајима о испитивању механичких својстава; подржава поновну инспекцију треће стране како би се испунили стандарди прихватања пројеката у иностранству.

Услуге обраде на једном месту: Подржава сечење фиксне дужине, пробијање, савијање, заварену префабрикацију и топло цинковање по мери; такође нуди пакетни извоз Х-греда, И-греда, уграђених плоча и вијака високе чврстоће. Стандардизована извозна амбалажа: дрвене палете или фолије отпорне на влагу и рђу; укључује сертификате о усклађености и сертификате материјала на кинеском и енглеском језику како би се обезбедило несметано царињење и прихватање на лицу места.

ИВ. Кључни параметри перформанси производа

4.1 Механичка својства основног материјала

Додатни механички индикатори:

Ударна енергија В-зареза при нормалној температури: К235Б ≥27Ј; К355Б ≥34Ј

Модул еластичности Е ≈ 2,06×10⁵ МПа

4.2 Правило означавања и стандардне величине

Симбол спецификације означавања: [ Формат: висина × ширина прирубнице × дебљина мреже, нпр. [10# = 100×48×5,3 мм Модели са идентичном висином су подељени у а/б/ц разреде, са ширим прирубницама и дебљим мрежама за већу носивост.

4.3 Механичке карактеристике пресека (типичне величине)

[10# Момент инерције Ик ≈ 198 цм⁴ Модул пресека Вк ≈ 39,7 цм³ Радијус ротације ик ≈ 3,95 цм

[20а# Момент инерције Ик ≈ 1780 цм⁴ Модул пресека Вк ≈ 178 цм³ Полупречник ротације ик ≈ 7,86 цм Карактеристике: Добра отпорност на савијање дуж јаке Кс-осе, слаба бочна крутост и отпорност на торзију, није погодна за појединачна савијања и савијање под притиском.

4.4 Толеранција димензија и облика

Стандардне фиксне дужине: 6м, 9м, 12м, доступно сечење по мери

Толеранција висине х: ±1,5 ~ 3,0 мм (зависи од величине модела)

Толеранција ширине прирубнице б: ±1.5~2.0мм

Правост: ≤2мм по метру, укупна равност ≤0,2% укупне дужине

Торзија: ≤1,5 ​​мм по метру

4.5 Перформансе обраде и површине

Услови испоруке: Вруће ваљана црна површина са оксидном скалом

Обрадивост: Лако сечење, бушење, заваривање и савијање за производњу на лицу места

Опције против корозије: уклањање рђе + фарбање прајмера, топло цинковање, прскање пластике

4.6 Радна температура и ограничења оптерећења

Применљив температурни опсег: -20℃ ~ 80℃

Карактеристика оптерећења: Отворени попречни пресек са малом бочном крутошћу и слабом отпорношћу на торзију; погодан за једноосне елементе за савијање једноставно ослоњених, забрањено за високе главне оквире, главне греде великог распона и кључне компоненте које носе оптерећење ветром

Начин спајања: Вијцима или завареним; двоканални склоп бацк-то-бацк ​​увелико побољшава укупну крутост

В. Честа питања:

П: Може ли се челик за канале користити сам као носиви вертикални стуб за високе оквире?

О: Не препоручује се. Топло ваљани челични профили канала имају отворени попречни пресек на једној страни, што доводи до лоше бочне крутости и отпорности на торзију; само њихово коришћење чини их склоним нестабилности и деформацијама. ХВ широке Х-греде су пожељан избор за примарне стубове у високим структурама.

П: Који је најбољи антикорозивни третман за челичне канале у отвореним обалним пројектима?

О: Топло цинковање целе јединице се препоручује за дуготрајно излагање на отвореном или у приобалним окружењима сланим спрејом; за краткотрајну унутрашњу употребу у влажним условима, довољно је уклањање рђе праћено два слоја прајмера против рђе.

П: Како да бирам између челичних канала типа 'а', 'б' и 'ц' исте висине?

О: Тип 'а' има најтању мрежу и прирубнице, нудећи најмању носивост, док тип 'ц' има највећу дебљину. За апликације са великим оптерећењем или великим распоном, дебљи подтипови 'б' или 'ц' су пожељнији.

П: Која решења постоје ако је крутост једноканалне челичне греде недовољна?

О: Две каналне челичне греде могу се спојити једна уз другу са спојним плочама уметнутим између њих како би се формирао композитни одсек у облику кутије; ово значајно повећава бочну крутост и отпор на торзију.

П: Да ли се челик канала може исећи на одређене дужине по потреби?

О: Да. Стандардне дужине залиха (6м, 9м или 12м) могу се исећи на било коју дужину на основу ваших цртежа, а исечени крајеви се могу глатко брусити ако је потребно.

Теоријска тежина челичног канала

Јединица: кг/м、мм
