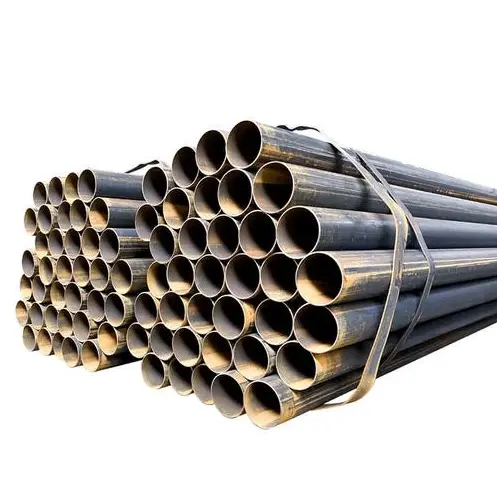

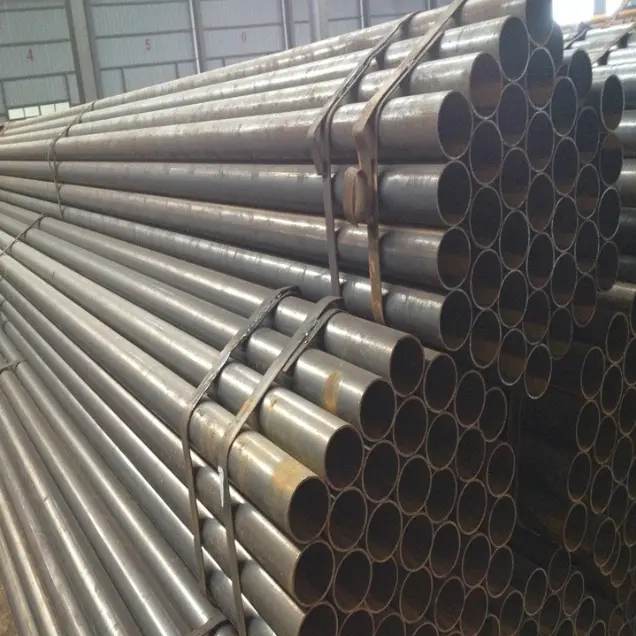

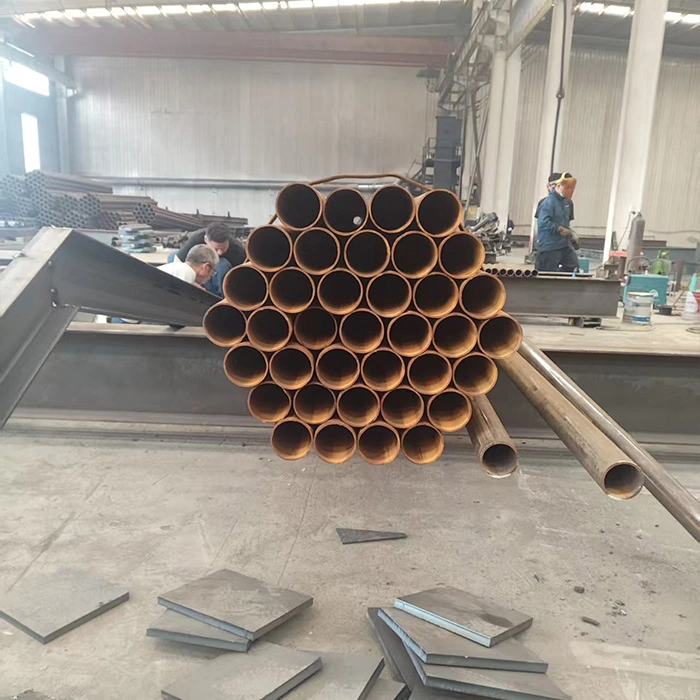

Заварене челичне цеви

Уобичајено познати као заварене челичне цеви, ови производи се производе ваљањем и заваривањем челичних трака. Оне су првенствено категорисане у цеви заварене са равним и спиралним шавом, произведене у складу са стандардима као што су ГБ/Т 3091 и ГБ/Т 13793, и обично се праве од челика К235Б или К355Б. Углавном се користе за транспорт флуида под ниским притиском, челичне конструкцијске греде и стубове, носаче заштитне ограде, комуналне мреже цевовода, електромеханичке водове и привремене пројекте, што их чини погодним за стандардне радне услове који укључују температуру околине и ниске до средње притиске.

Карактеристике производа

И. Структурне и механичке карактеристике

1. Заварене челичне цеви се формирају котрљањем и заваривањем челичних трака и долазе у два типа: равним шавом и спиралним шавом. Шупљи кружни попречни пресек обезбеђује уједначену расподелу оптерећења и нуди одличну отпорност на савијање и торзију, као и врхунску општу стабилност.

2. Укупна чврстоћа испуњава захтеве апликација ниског до средњег притиска. Спирално заварене цеви великог пречника нуде супериорну носивост и крутост у поређењу са стандардним правим завареним цевима. Међутим, због ограничења заварених шавова, они нису погодни за екстремне услове који укључују висок притисак, високу температуру или озбиљну корозију.

3. За исту носивост, они су лакши од чврстих челичних компоненти, ефикасно смањујући укупно оптерећење конструкције.

ИИ. Карактеристике производње и трошкова

1. Производни процес је зрео, нуди висок капацитет и брзу испоруку. На тржишту су доступне велике залихе по приступачним ценама, што резултира ниским укупним трошковима.

2. Доступан је широк спектар спецификација—од цеви малог пречника до цевовода великог пречника и стубних цеви—што омогућава флексибилан избор.

ИИИ. Карактеристике обраде и конструкције

1. Секундарна обрада—као што је сечење, закошење, урезивање навоја, савијање и заваривање—је једноставна и поједностављује конструкцију на лицу места.

2. Цеви имају уједначене димензије и једноставне су за руковање и уградњу. Различите методе повезивања — укључујући заваривање, прирубнице, навоје и спојнице са жљебовима — могу се користити како би се задовољиле различите инжењерске захтеве. ИВ. Употребне и антикорозивне карактеристике

1. Стандардна испорука је у облику "црне цеви" (челик без премаза); међутим, могу се применити третмани као што су топло цинковање, фарбање, антикорозивни премази и 3ПЕ антикорозивни слојеви. Погодни су за употребу и у затвореном и на отвореном.

2. Флексибилна примена: Могу да служе независно као цевоводи за транспорт течности или да се саставе у носеће компоненте као што су челичне конструкцијске греде, стубови и решетке.

В. Разлике и ограничења производа

1. Заварене цеви са правим шавом се обично користе за мале до средње пречнике, цевоводе ниског притиска и лаке челичне конструкције. Спирално заварене цеви се првенствено користе за велике пречнике, што их чини погодним за општински транспорт на велике удаљености и велике челичне конструкцијске компоненте.

2. Због присуства заварених шавова, ове цеви показују нижу отпорност на притисак, отпорност на високе температуре и чврстоћу на замор у поређењу са бешавним челичним цевима. Строго су забрањени за употребу у критичним апликацијама под притиском које укључују запаљиве/експлозивне материјале под високим притиском или услове високе температуре/високог притиска.

Главне употребе и обим примене

И. Главне употребе заварених челичних цеви

1. Транспорт флуида

Користи се за транспорт медија као што су вода из славине, канализација, гас ниског притиска, ваздух за вентилацију/усисавање прашине и уља опште намене; примарни су материјали за цевоводе за цивилне и индустријске мреже.

2. Носеће компоненте челичних конструкција

Користи се за производњу кружних стубова, носача, кровних носача и стубова платформе; могу заменити одређене челичне конструкцијске облике за помоћне или умерено оптерећене греде и стубове.

3. Заштита и ограђивање

Користи се за заштитне ограде коловоза, фабричке периметарске ограде, рукохвате за степенице, балконске ограде, оквире за складиштење и спољне носаче билборда.

4. Механички и електрични системи подршке

Користи се за израду носача и вешалица за водоводне цеви, ваздушне канале и носаче каблова, као и специјализоване монтажне конзоле и шипке за причвршћивање опреме.

5. Комунално и грађевинско

Користи се за комуналне цевоводне мреже, облоге на обалама реке, облоге темеља шипова, канале за вентилацију тунела и привремене сигурносне баријере на градилиштима.

6. Привремени и пољопривредни објекти

Користи се за скеле, привремене шупе, оквире стакленика и цевоводе за транспорт пољопривредних вода.

ИИ. Обим примене

1. Грађевинско инжењерство: Цивилне зграде, фабричке радионице, складишта, системи за водоснабдевање и одводњавање објеката и системи за подршку челичних конструкција.

2. Општинске комуналне услуге: Градске мреже за водоснабдевање и одводњавање, заштитне ограде за путеве, пејзажно инжењерство и инсталација општинских цевовода. 3. МЕП (механичка, електрична и водоводна/ХВАЦ): Снабдевање водом и дренажа, вентилација и гасовод ниског притиска за фабрике, зграде и тржне центре.

4. Индустријска и рударска предузећа: Цевоводи за пренос радионица, носачи опреме, ограде за материјално двориште и лагане решеткасте конструкције.

5. Пољопривреда и уређење пејзажа: Пољопривредне цеви за наводњавање, оквири стакленика и пејзажне ограде.

6. Привремени радови: Привремени објекти на градилишту, привремени ослонци, заштита ископних јама и грађевинске скеле.

Водич за одабир

Заварене цеви са правим шавом: Пре свега малих до средњих пречника; обично се користи за унутрашње цеви, ограде и мале челичне конструкције.

Спирално заварене цеви: Пре свега великих пречника; обично се користи за градске магистралне цевоводе, пренос воде на велике удаљености и велике челичне конструкцијске стубове.

Перформанце Параметерс

И. Стандарди имплементације

·ГБ/Т 3091-2025: Заварене челичне цеви за транспорт флуида ниског притиска (вода, гас, ваздух, итд.; ≤2,5 МПа, ≤200°Ц)

·ГБ/Т 13793-2016: Уздужне електрично заварене челичне цеви (конструкцијске, скеле, опште машине)

·ГБ/Т 9711 / АПИ 5Л: Цијевна цев за транспорт нафте и гаса (Л245/Л360/Л415, итд.)

ИИ. Уобичајени материјали и механичка својства (собна температура)

·Модул еластичности: 2,06×10⁵ МПа

· Густина: 7,85 г/цм³

·Енергија удара: Температура околине **≥27 Ј** (К235Б, В-зарез)

ИИИ. Димензије и спецификације (првенствено уздужни завар)

1) Опсег спољног пречника

·Мали пречник: ДН15–ДН50 (21,3–60,3 мм)

·Средњи пречник: ДН65–ДН250 (76,1–273 мм)

·Велики пречник: ДН300–ДН600 (323,9–610 мм)

· Спирално заварене цеви: до ДН800–ДН3000

2) Дебљина зида (уобичајена)

·Стандардно: 1,2–12,7 мм

· Дебљина зида: 12,7–40 мм

·Толеранција: Дебљина зида ±10% т; Спољни пречник ±0,5% до ±1,0%

3) Дужина

·Стандард: Фиксне дужине од 6 м, 9 м, 12 м

·Customizable: 15–18 m

· Толеранција дужине: +20 мм / 0 мм

4) Теоријска тежина (кг/м)

В=0,02466×(Д−т)×т

·Д: Спољни пречник (мм); т: Дебљина зида (мм)

· Поцинкована цев: Тежина ×1,015–1,03 (фактор премаза)

ИВ. Носивост притиска и перформансе процеса

1) Хидростатички тест (обавезно)

· Стандардна црна цев: 5,0 МПа, притисак задржавања ≥5с

· Гасна цев: 6,0 МПа, притисак задржавања ≥10с

· Цев са тешким зидовима: 7,0 МПа

· Препоручени радни притисак: ≤1,6 МПа (дуготрајна сигурност)

2) Квалитет завареног шава

· Испитивање без разарања (НДТ): УТ (ултразвучно) / РТ (радиографско)

· Уздужни шав: високофреквентно заваривање, коефицијент заваривања **≈0,85–0,9**

· Спирални шав: заваривање под водом, коефицијент заваривања **≈0,9–0,95**

3) Тест спљоштења/савијања

· Изравнавање: Нема пукотина, нема раслојавања

· Савијање (ДН≤50): 90°, радијус савијања = 6Д (црна цев) / 8Д (поцинкована цев), заварени шав постављен са стране; нема пукотина, нема пилинга слоја цинка

4) Радна температура

· Стандардно: -20°Ц до +200°Ц

· Челик за ниске температуре (Л245Н): до -40°Ц

В. Заштита површине и корозије

· Услови испоруке: црна цев (гола цев) / топло поцинкована / епоксид / 3ПЕ (сахрањен)

· Поцинковани слој: ≥300 г/м² (двострано), локална дебљина **≥85 μм**

· Квалитет површине: Без пукотина, без набора, без краста, без јаке корозије

ВИ. Методе повезивања

· ДН≤50: Навојни прикључак (ГБ/Т 7306)

· ДН65–ДН200: Прирубнички прикључак / Уторни прикључак

· ДН≥250: Заваривање (сучеони завар / угаони завар)

ВИИ. Апликације

· Течности ниског притиска: вода, канализација, гас, ваздух, вентилација

· Челичне конструкције: стубови кружних цеви, решетке, подупирачи, заштитне ограде, скеле

· Температура: -20 до 200°Ц; Притисак: ≤2,5 МПа

Табела спецификација пресавијених заварених цеви са правим шавом

Табела спецификација спирално заварених цеви
