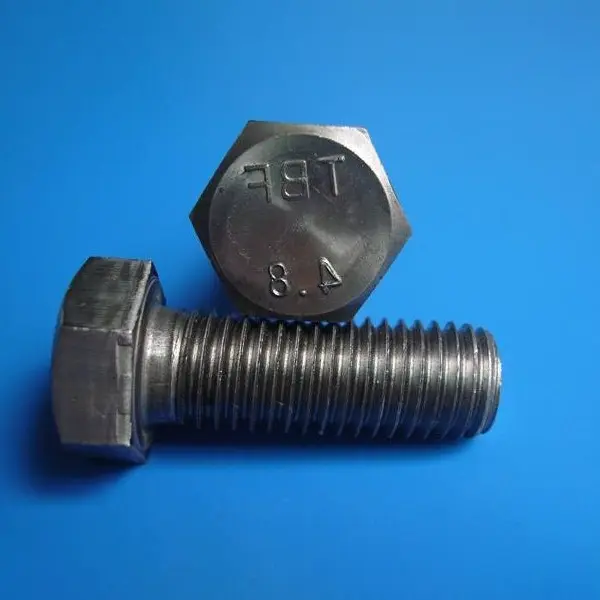

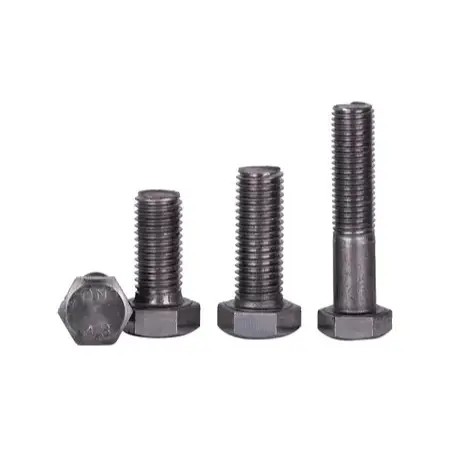

Стандардни челични спојни вијци за грађевинарство

Основне дефиниције и стандардне конфигурације

Важећи стандарди: ГБ/Т 5780 (Класа Ц – груба/комерцијална квалитета), ГБ/Т 5782 (Класа А/Б – прецизна/пречишћена класа)

И. Дефиниције производа

1. Опис

Стандардни челични спојни вијци за конструкцију су причвршћивачи опште намене који се користе за секундарне везе и привремену фиксацију. Не захтевају предоптерећење дизајна; уместо тога, они преносе оптерећења кроз отпор на смицање дршке вијка и притисак лежаја на контактним површинама повезаних компоненти. Они су категорисани према прецизности производње у два главна типа: класа Ц (груба/комерцијална квалитета) и класа А/Б (прецизна/пречишћена класа).

2. Оцене снаге

Уобичајене оцене: 4.6, 4.8 и 5.6. Њихова снага је знатно нижа од снаге вијака високе чврстоће; не смеју се користити у примарним носивим спојевима или спојевима који су подложни наизменичним динамичким оптерећењима.

3. Заједнички материјали

Главно тело је направљено од нискоугљичног челика или К235, што нуди високу исплативост и лакоћу обраде.

4. Опсег спецификација

Називни пречници: М10, М12, М16, М20, М22, М24; номиналне дужине: 30–200 мм (прилагодљиво на захтев).

Детаљи о класификацији

Класа Ц (груби/комерцијални) завртњи: Карактерише их нижа прецизност производње, веће толеранције дршке и већи зазори у рупама за вијке; омогућавају згодну инсталацију на лицу места и најчешће се користе у инжењерским пројектима.

Класа А/Б (прецизни/префињени разред) Вијци: Одликују се високом прецизношћу и чврстим зазорима приањања, обезбеђујући уједначену расподелу оптерећења; обично се користи за базе опреме и прецизне спојеве за спајање.

ИИ. Стандардна конфигурација склопа

Стандардни склоп за грађевинске прикључне завртње: 1 вијак + 1 шестоугаона навртка + 1 равна подлошка; опружне подлошке могу се додати у зависности од специфичних услова рада. 1. Стандардно тело вијка са шестоугаоном главом; има стандардне грубе навоје и чврсту дршку без пресека смањеног пречника.

2. Стандардна одговарајућа шестоугаона матица; навоји поравнати за сигурно причвршћивање.

3. Равна подлошка (стандардна): Постављена испод навртке или главе завртња како би се повећала површина лежаја и спречило оштећење површине током затезања.

4. Опружна подлошка (опционо): инсталирана у областима изложеним вибрацијама како би се обезбедило еластично закључавање; служи само за спречавање лабављења и не повећава носивост конструкције.

Стандардне конфигурације склопа:

· Основно: 1 вијак + 1 матица + 1 равна подлошка (најчешће)

· Против отпуштања: 1 вијак + 1 матица + 1 равна подлошка + 1 опружна подлошка

ИИИ. Површинска обрада

1. Обичан / црни оксид: За сува унутрашња окружења; најнижи трошак.

2. Топло цинковање: За спољашње, изложене, влажне или корозивне средине; отпоран на рђу и издржљив.

3. Електрофореза / фарбање: Декоративна завршна обрада са основном заштитом од корозије; обично се користи за ограде и ограде.

ИВ. Сценарији апликација

1. Привремена монтажа и причвршћивање компоненти.

2. Прикључци за секундарне конструкције као што су ограде, мердевине, платформе за одржавање, кровне/зидне облоге и носачи цеви.

3. Лагане помоћне конструкције и неносиви декоративни елементи.

В. Додатне тачке

1. Инсталација: Може се затегнути стандардним ручним или електричним кључевима; нема посебних захтева за почетно затезање, коначно затезање или контролу обртног момента.

2. Карактеристике: Омогућава уградњу у мало веће рупе; лако се склапа / раставља и може се поново користити; склони лабављењу у срединама са високим вибрацијама.

3. Ограничења: Строго забрањена као замена за вијке високе чврстоће у критичним носивим спојевима, као што су челичне греде, стубови или крански носачи.

Које су кључне предности стандардних челичних спојних вијака за грађевинарство?

1. Ниска цена, лака за набавку и веома разноврсна.

2. Нису потребни специјализовани алати; уградња се може извршити стандардним ручним кључем.

3. Мала чврстоћа и ниско предоптерећење; слаба отпорност на вибрације и клизање.

4. Може се више пута растављати и састављати; инсталација и уклањање су погодни.

5. Склон деформацији под оптерећењем; неприкладан за примарне носиве спојеве у челичним конструкцијама.

Разликовање истакнутих

И. Основне предности

1. Ниска цена и висока исплативост

Сирови материјали и производни процеси за ове стандардне конструкцијске спојне вијке су једноставни, што резултира јединичном ценом далеко нижом од цене вијака високе чврстоће; значајно смањују трошкове када се користе за екстензивне секундарне везе или привремене фиксације.

2. Једноставна инсталација са минималним захтевима опреме

Нема потребе за калибрисаним момент кључевима или специјализованом опремом за завршно затезање; стандардни ручни или електрични кључеви су довољни. Процес избегава сложене кораке као што су почетно затезање, коначно затезање или поновна провера обртног момента, што олакшава учење и извођење.

3. Висока прилагодљивост и толеранција инсталације

Велики размак између завртња и рупе (типично за грубе вијке разреда Ц) омогућава мања проширења рупе на лицу места и подешавања поравнања, поједностављујући монтажу компоненти. Уградња је могућа у било којој просторној оријентацији без зона ограниченог приступа.

4. Флексибилна монтажа/демонтажа и могућност поновне употребе

Дизајнирани да избегну структурна оштећења, ови завртњи се лако уклањају и поново постављају, нудећи високу стопу обртања; посебно су погодни за привремена причвршћивања, подручја која захтевају често одржавање или компоненте које су подложне будућим модификацијама и заменама.

5. Једноставна конфигурација и лако управљање на лицу места

Стандардни склоп се састоји једноставно од завртња, матице и равне подлошке. Са мање компоненти, мањи је ризик од неусклађености или губитка, што поједностављује складиштење залиха и управљање захтевима на лицу места.

ИИ. Релативни недостаци

1. Нема предоптерећења дизајна; слаба отпорност на клизање и вибрације

Пренос оптерећења се ослања искључиво на закључавање навоја; лако се олабаве под динамичким оптерећењима или понављаним вибрацијама и строго су забрањени за употребу у примарним носивим спојевима или спојевима који су критични за замор.

2. Низак степен чврстоће

Претежно оцена 4,6 или 4,8; њихова носивост на затезање и смицање је далеко инфериорнија у односу на вијке високе чврстоће разреда 8.8 или 10.9, што их чини неприкладним за велика оптерећења или значајне моменте савијања. 3. Лоша крутост везе

Под оптерећењем, компоненте доживљавају веће клизање и деформацију, не испуњавајући захтеве за крутост за спојеве примарне челичне конструкције.

ИИИ. Резиме критеријума за избор

1. Дајте приоритет обичним вијцима за: привремено причвршћивање, секундарне структуре (ограде, конзоле, облоге, итд.), апликације статичког оптерећења и локације без високих захтева за отпорност на клизање.

2. Изаберите завртње високе чврстоће за: Сталне спојеве који укључују примарне носиве елементе (греде, стубови, кранске греде, решетке, итд.), динамичка оптерећења, високе захтеве за крутост и високе захтеве за отпорност на клизање.

Процес изградње на лицу места

Применљив стандард: ГБ 50205-2020. Односи се на обичне вијке класе Ц (грубе) и класе А/Б (прецизне); покрива два сценарија: привремено причвршћивање и трајне конструктивне везе.

И. Припрема за изградњу

1. Провера материјала: Проверите спецификације вијака, дужину, степен чврстоће и површинску обраду. Затражите одговарајуће матице, равне подлошке и опружне подлошке по потреби; складиштити их организовано и заштитити конце од оштећења.

2. Припрема алата: Стандардни ручни кључеви, електрични кључеви, угаоне брусилице, турпије и маркери; није потребна опрема за калибрацију обртног момента.

3. Инспекција компоненти: Очистите прикључне површине да бисте уклонили прашину, уље и лабаву рђу. Прегледајте празнине за спајање плоча; ако су празнине превелике, поставите подложне плоче у складу са спецификацијама.

4. Провера поравнања рупа: Проверите поравнање рупе за вијке. Мање развртање је дозвољено за завртње класе Ц, али је сечење гасом ради повећања рупа строго забрањено; прекомерна одступања захтевају поправне радње (нпр. пуњење и поновно бушење).

ИИ. Позиционирање компоненти и привремено фиксирање

1. Подигните и поравнајте челичне компоненте; подесити осе, елевацију и равност; осигурајте привременим ослонцима.

2. Привремено причврстите положај помоћу малог броја вијака или клинова да бисте спречили укупно померање.

ИИИ. Болт Инсертион

1. Слободно уметните завртње; одржавати доследну оријентацију; не гурајте их чекићем.

2. Редослед монтаже: Глава вијка → Површина плоче компоненте → Равна подлошка → (Опружна подлошка, ако је потребна) → Површина друге компоненте → Матица. 3. Подељени крај опружне подлошке не сме да лежи равно на површини лежаја; ово обезбеђује функцију против лабављења.

ИВ. Операције причвршћивања

1. Редослед причвршћивања: За групе вијака на спојевима, затегните симетрично од средине ка споља; за дуге спојеве, наставите од средине према оба краја да бисте спречили савијање плоче или неравномерну расподелу напрезања.

2. Захтеви за причвршћивање: Затегните све док површине плоча не буду у блиском контакту; довољно је умерено затезање. Нема посебних захтева за почетно затезање, коначно затезање или ограничења обртног момента, нити је неопходна строга контрола предоптерећења.

3. За распоред вијака у више редова, затегните сваки вијак појединачно и узастопно; уверите се да завртњи нису пропуштени или недовољно затегнути.

В. Завршна обрада изгледа и заштита готовог посла

1. Након причвршћивања, уклоните остатке и вишак металних струготина из близине спојнице.

2. Проверите дужину изложених нити; стандард је 2–3 нити. Замените завртњем одговарајуће дужине ако је изложени део предугачак или прекратак.

3. Нанесите фарбу против рђе на изложене нити и подручја погођена сечењем или ударцем.

4. Заштитите завршене спојеве од јаких удараца или спољашњих сметњи.

ВИ. Инспекција квалитета и прихватање

1. Свеобухватан визуелни преглед

· Завртњи, навртке и подлошке су сви присутни и правилно постављени, без делова који недостају или нису поравнати;

· Прикључне површине чврсто пристају без видљивих зазора;

· Изложене нити имају 2–3 нити, испуњавајући стандарде визуелног квалитета;

· Без трагова чекића или оштећења конца.

2. Функционална инспекција

Спроведите циљане провере на лицу места у областима које су изложене вибрацијама како бисте били сигурни да не дође до лабављења.

ВИИ. Забране изградње

1. Строго забранити повећање или стварање рупа путем гасног сечења или сагоревања;

2. Строго забранити замену вијака високе чврстоће обичним вијцима на примарним носивим спојевима;

3. Опружне подлошке не смеју бити постављене уназад или изостављене;

4. У подручјима подложним честим вибрацијама, обични вијци се не смеју користити као једино средство за повезивање носивости. Поједностављени процес

Припрема конструкције → Поравнавање компоненти и привремено причвршћивање → Уметање вијака + монтажа подложака и матица → Симетрично затезање → Контрола избочења навоја + антикорозивна допуна → Пријемна контрола

Кључни параметри перформанси

Стандарди: ГБ/Т 5780, ГБ/Т 5782, ГБ/Т 3098.1; класификовани у класу Ц (грубе) завртње и класу А/Б (прецизне) завртње; заједничке оцене чврстоће: 4,6, 4,8, 5,6.

И. Основни материјал и тврдоћа

1. Уобичајени материјали: челик са ниским садржајем угљеника, К235

2. Површинска обрада: обична завршна обрада, црни оксид, топло цинковање, електрофореза

3. Роцквелл тврдоћа (ХРЦ)

1. Оцене 4,6/4,8: ≤28 ХРЦ

2. Оцена 5,6: 22–32 ХРЦ

ИИ. Механичка својства (минималне вредности)

Напомена: Обични вијци нису подвргнути пројектованом преднапрезању; пренос оптерећења се ослања на дејство смицања и ослањања.

ИИИ. Толеранције димензија и навоја

1. Прецизност нити

1. Класа Ц (груби) завртњи: 8г (велика толеранција, значајан размак између завртња и зида рупе; најчешће се користе на лицу места)

2. Класа А/Б (прецизни) завртњи: 6г (висока прецизност, минимални зазор)

2. Толеранција дужине: Називна дужина ±2 мм

3. Правост дршке: ‰ (промил)

ИВ. Параметри конструкције и инсталације

1. Избочина навоја: 2-3 навоја који излазе изван матице након затезања сматрају се прихватљивим

2. Прибор за монтажу

1. Стандард: равна подлошка; додата опружна подлошка за вибрирајуће компоненте (служи само за спречавање лабављења; не повећава носивост)

3. Захтеви за рупу

1. Завртњи класе Ц (груби): Дозвољено је мање повећање рупа на лицу места коришћењем датотеке; проширење гасним сечењем је строго забрањено

2. Вијци класе А/Б (прецизни): Проширивање рупа је строго забрањено да би се осигурала прецизност уклапања

В. Карактеристике перформанси

1. Отпор на клизање: Нема предоптерећења; слаба отпорност на клизање на контактним површинама; неприкладан за спојеве који су подложни наизменичним динамичким оптерећењима или интензивним вибрацијама

2. Поновна употреба: Може се раставити и поново користити више пута

3. Крутост везе: Релативно ниска крутост; склон деформацији клизања под оптерећењем

ВИ. Обим примене

1. Стандардни челични спојни вијци за конструкцију: Намењени само за привремено причвршћивање, секундарне структуре и помоћне компоненте за статичко оптерећење

2. Забрањена употреба: Не сме се користити за примарне носеће спојеве као што су везе челичног оквира између греда и стуба, кранске греде или решетке дугог распона; не могу заменити вијке високе чврстоће

ФАК

П1: Која је разлика између вијака класе Ц и класе А/Б?

О: Завртњи класе Ц су груби/комерцијални са већим толеранцијама дршке и већим зазором између завртња и зида рупе. Они су тип који се најчешће користи за привремено причвршћивање и секундарне структуре јер омогућавају мања подешавања поравнања рупа на лицу места. Завртњи класе А/Б су прецизног/префињеног квалитета са чврстим зазорима и равномерном расподелом оптерећења, који се користе за основе опреме и прецизне спојеве за спајање.

П2: Да ли се обични вијци могу користити уместо вијака високе чврстоће?

О: Не. Обични завртњи (разред 4.6/4.8/5.6) немају преднапрезање, малу чврстоћу и слабу отпорност на клизање и вибрације. Строго су забрањени за употребу у примарним носивим спојевима као што су спојеви челичних греда са стубом, крански носачи и решетке дугог распона. За све критичне конструктивне везе морају се користити вијци високе чврстоће (разред 8.8/10.9).

П3: Која је сврха опружне подлошке?

О: Опружна подлошка обезбеђује еластично закључавање како би се спречило попуштање под вибрацијама. Поставља се између равне подлошке и матице. За стандардне примене статичког оптерећења довољна је само равна подлошка. За вибрирајућу опрему, конструкције у близини крана или услове динамичког оптерећења, препоручује се опружна подлошка, али и даље не пружа исте перформансе против отпуштања као предзатезање вијака високе чврстоће.

П4: Да ли се обични вијци могу поново користити?

О: Да. За разлику од вијака велике чврстоће на смицање обртног момента, обични завртњи се могу раставити и поново користити више пута без угрожавања њихове носивости, под условом да навој и дршка нису оштећени. То их чини идеалним за привремена причвршћивања, приступне тачке за одржавање и компоненте које су подложне будућим модификацијама.

П5: Како одабрати између обичне завршне обраде, црног оксида и топлог цинковања?

О: Обична завршна обрада / црни оксид је погодан само за сува унутрашња окружења. Топло цинковање је потребно за излагање на отвореном, влажне услове или корозивна окружења; обезбеђује 8-10 година отпорности на корозију. За декоративне примене са основном заштитом од корозије, доступан је премаз електрофорезом.
