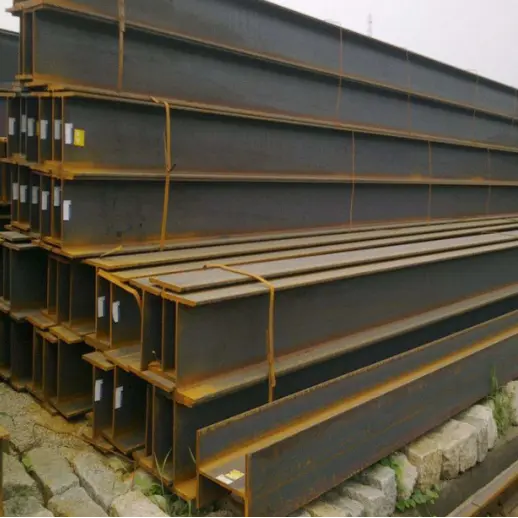

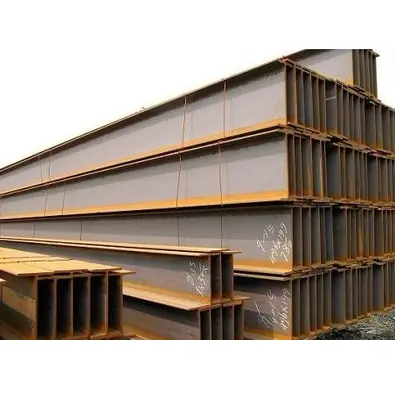

Вруће ваљани структурални челик Х греда

Које су карактеристике топло ваљаног конструкцијског челика Х греда?

И. Структурне и механичке карактеристике

1. Ефикасна механика пресека: Одликује се уједначеном дебљином прирубнице и паралелним унутрашњим и спољашњим површинама, модул пресека је равномерно распоређен. Они нуде супериорну отпорност на савијање, смицање и торзију у поређењу са стандардним И-гредама, што резултира високом ефикасношћу носивости.

2. Стабилне укупне перформансе: Формиране кроз интегрисано високотемпературно вруће ваљање без заварених спојева, показују ниско заостало напрезање и отпорне су на деформације и пуцање, обезбеђујући високу структурну сигурност.

3. Висока крутост и стабилност: Снажна укупна крутост ефикасно се одупире вертикалним оптерећењима, хоризонталном притиску ветра и сеизмичким силама, што их чини идеалним за греде и стубове великог распона са великим оптерећењем.

ИИ. Економске и материјалне карактеристике

1. Лагани и ефикасне у материјалу: Захтевају мање материјала од традиционалних челичних конструкција за исту носивост, ефикасно смањујући мртву тежину зграде и трошкове темеља.

2. Стандардизоване спецификације: Свеобухватне спецификације за ХВ, ХМ и ХН серије, у комбинацији са великим залихама, олакшавају лак избор и набавку.

ИИИ. Конструкцијске и употребне карактеристике

1. Висока ефикасност инсталације: Правилна геометрија и висока прецизност споја омогућавају различите методе повезивања (као што су завртње и заваривање), што резултира краћим временом изградње на лицу места.

2. Широка прилагодљивост: Погодно за директну употребу у гредама, стубовима, платформама и носачима. Када су упарени са антикорозивним премазима или врућим цинковањем, погодни су за унутрашњу и спољашњу употребу, као иу стандардним или корозивним окружењима.

3. Лакоћа обраде: Лако се сече, буши и завари са укрућењима и спојним плочама како би се испунили различити захтеви за структуралне везе.

Употреба и обим примене

И. Примарне употребе

1. Носеће стубове: првенствено користе тип широке прирубнице (ХВ), оне служе као главне вертикалне носиве компоненте, преносећи вертикална оптерећења и обезбеђујући општу стабилност конструкције.

2. Греде и стубови оквира: Секције средње прирубнице (ХМ) су погодне за системе челичних оквира, подносе и вертикална оптерећења и бочне силе.

3. Примарне и секундарне греде: Највише се користе профили са уским прирубницама (ХН); подржавају оптерећења пода и крова и идеални су за подове и кровне системе са дугим распонима.

4. Компоненте за учвршћивање/подршку: Користе се за израду носача опреме, носача за цеви, платформи за одржавање, основа кровних греда итд.

5. Композитне конструкције: У комбинацији са бетоном за формирање челично-бетонских композитних греда и стубова за употребу у вишеспратним и високим зградама.

ИИ. Обим примене

1. Индустријске зграде

Различите фабрике челичних конструкција, складишта, радионице и системи кранских греда; топло ваљане конструкцијске Х-греде су основни материјал за индустријске челичне конструкције.

2. Јавне и цивилне зграде

Структуре великог простора, дугог распона као што су стадиони, изложбени центри, транспортна чворишта (станице/аеродроми), тржни центри, пословне зграде и вишеспратни стамбени комплекси.

3. Општина и инфраструктура

Градски комунални тунели, стубови мостова, пешачки надвожњаци, општински носачи и оквири за велике вањске билборде.

4. Нова енергија и пратећи пројекти

Фотонапонске (ПВ) монтажне структуре, базе ветротурбина, објекти за складиштење енергије и челични оквири за нову енергетску инфраструктуру.

5. Остала поља

Велике базе опреме, индустријске платформе, носачи бродске палубе, логистички и складишни регали и монтажне челичне зграде.

Кључни параметри перформанси топло ваљаног конструкцијског челика Х греда

Извршни стандарди: ГБ/Т 11263-2017, ГБ/Т 700, ГБ/Т 1591

И. Уобичајени материјали и механичка својства

ИИ. Правила за класификацију и означавање секција

1. Класификација

· ХВ (Виде-фланге Х-греам): Ширина прирубнице ≈ висина пресека; првенствено се користи за стубове.

· ХМ (Х-греда средње прирубнице): Средња ширина прирубнице; првенствено се користи за оквирне греде и стубове.

· ХН (Х-греда са уским прирубницама): Велика дубина пресека и уске прирубнице; првенствено се користи за примарне и секундарне греде (највећа запремина употребе).

2. Формат ознаке: висина Х × ширина прирубнице Б × дебљина мреже т1 × дебљина прирубнице т2. Пример: ХН400×200×8×13.

ИИИ. Толеранције димензија и облика

1. Одступање димензија пресека: Стриктно се придржава националних стандардних ограничења како би се осигурала прецизност током спајања и уградње.

2. Правост (Цамбер/Свееп): ≤2мм по метру; укупно одступање које не прелази 0,2% укупне дужине.

3. Твист: Нема значајних торзионих деформација по целој дужини; испуњава захтеве за уградњу челичне конструкције.

4. Фиксна дужина: Стандардне спецификације. 6м/9м/12м; такође је доступно сечење по мери на основу цртежа.

ИВ. Својства површине и обраде

1. Услов испоруке: Вруће ваљана "црна" завршна обрада (са млинском скалом).

2. Површинска обрада: Погодно за накнадно уклањање рђе, фарбање, премаз отпоран на ватру и топло цинковање; прилагодљив и унутрашњем и спољашњем окружењу.

3. Обрадивост: Може се резати, бушити, заваривати и савијати; погодан за израду разних конструктивних веза.

В. Параметри радног окружења

1. Стандардна радна температура: [Распон] °Ц.

2. Услови ниске температуре: Мора проћи испитивање на удар на ниским температурама за употребу у екстремно хладним регионима.

3. Отпорност на корозију: Основном материјалу недостаје инхерентна отпорност на корозију; површинска заштита је обавезна у корозивним срединама.

ВИ. Карактеристике носивости конструкције

1. Уједначена дебљина прирубнице и паралелне унутрашње/спољне површине; висок модул пресека са одличном отпорношћу на савијање, бочно померање и торзију.

2. Интегрално топло ваљани (без заварених спојева); низак резидуални стрес; отпоран на деформације или пуцање при дуготрајном оптерећењу.

3. Супериорна бочна крутост у поређењу са стандардним И-гредама; идеалан за конструкције дугог распона и зграде подложне великим оптерећењима ветром.

Табела са спецификацијама
