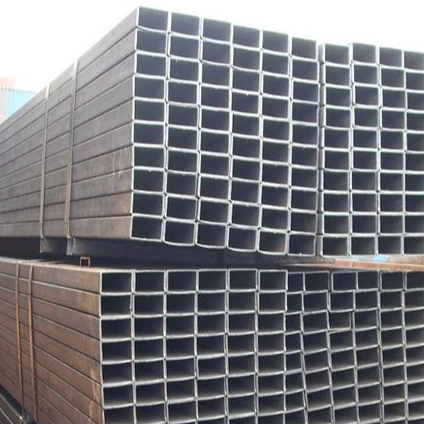

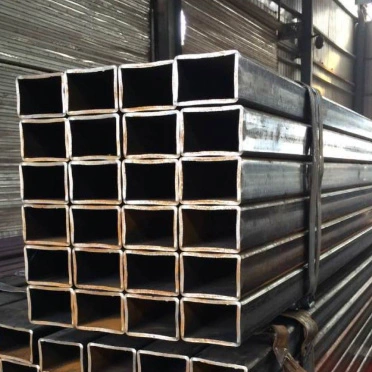

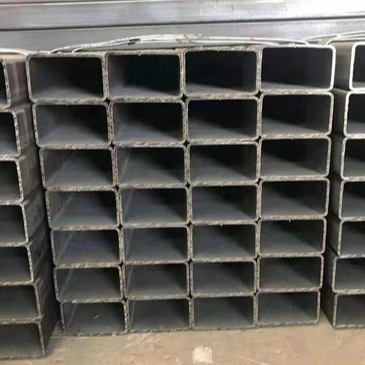

Правоугаоне шупље челичне цеви

Правоугаоне шупље челичне цеви се широко користе у апликацијама као што су челичне греде и стубови, оквири зидова завесе, оквири кућишта, регали за опрему, заштитне ограде и грађевинске машине. Они ефикасно служе као примарне носиве компоненте, а такође су погодне за различите архитектонске облике и структуре кућишта.

Карактеристике производа

И. Структурне и механичке карактеристике

1. Шупљи правоугаони попречни пресек обезбеђује високу крутост против савијања и бочног померања у оба смера. Нуди супериорну отпорност на торзију и бочне деформације у поређењу са кружним цевима или стандардним конструкцијским челичним облицима, обезбеђујући чврсту општу стабилност конструкције.

2. Уједначен облик попречног пресека и равне површине обезбеђују равномерну расподелу оптерећења. Појединачне цеви могу да издрже значајна вертикална и хоризонтална оптерећења, често служе директно као примарни носиви елементи.

3. Доступни у завареним и бешавним типовима: Заварене правоугаоне цеви нуде високу исплативост за стандардне услове рада; бешавне правоугаоне цеви, без заварених шавова, обезбеђују супериорну чврстоћу, отпорност на притисак и перформансе замора, што их чини идеалним за сценарије великог оптерећења и цикличног оптерећења.

ИИ. Изглед и карактеристике уградње

1. Равне спољне површине олакшавају спајање, преклапање и монтажу у равни. Чврсто се уклапају уз челичне лимове, панеле и компоненте кућишта обложених бојама, обезбеђујући чисту завршну обраду и заптивање ивица током изградње.

2. Оштре ивице и уједначен профил комбинују функцију носивости са естетском привлачношћу, чинећи их погодним за архитектонске фасаде, оквире пејзажа и друге пројекте оријентисане на дизајн.

3. За дати капацитет носивости, они су лакши од чврстих челичних профила, ефективно смањујући укупно оптерећење конструкције и штедећи трошкове материјала.

ИИИ. Карактеристике обраде и повезивања

1. Могу се резати, косити, савијати, бушити и заваривати. Секундарна обрада је једноставна, олакшавајући прикладну изградњу на лицу места.

2. Разноврсне методе повезивања — укључујући заваривање, завртње и закивање — карактеришу једноставан дизајн спојева и високу ефикасност инсталације.

3. Широк спектар спецификација, који покривају све од малих декоративних цеви до носивих цеви великог пресека, омогућавајући флексибилан избор.

ИВ. Отпорност на корозију и карактеристике перформанси

1. Испоручује се у "црном" (непревученом) стању; компатибилан са различитим антикорозивним третманима као што су топло цинковање, хладно цинковање, фарбање и премазивање прахом, што их чини погодним за унутрашње и спољашње средине (суво или мокро).

2. Добра обрадивост на хладном и топлом; стабилне механичке особине унутар стандардних опсега радних температура.

В. Ограничења производа

1. Концентрација напрезања се јавља на угловима; ове области су склоне оштећењу од замора под тешким ударом или поновљеним цикличним оптерећењем.

2. Слаба погодност за транспорт течности; ретко се користе за системе цевовода, јер су првенствено дизајнирани за конструкцијске носеће и оквирне апликације.

3. Високи трошкови производње за бешавне правоугаоне цеви великих спецификација са дебелим зидовима резултирају знатно вишим ценама од цена заварених верзија.

Употреба и обим примене

И. Примарне употребе

1. Кључне структурне компоненте

Користи се за фабричке оквире, оквире портала, греде и стубове кутијастог пресека, вертикалне стубове, решетке и подне носаче; језгро носивог материјала у челичној конструкцији.

2. Коверте зграда и завесе

Спољни зидни оквири (оквири/стубови), оквири светларника, оквири за врата и прозоре, кровне греде и оквири за ивице; беспрекорно се интегрише са профилисаним челичним лимовима и другим материјалима панела.

3. Ограде и заштитни објекти

Фабричке периметарске ограде, ограде за пут, рукохвати за степенице, балконске ограде, рамови за градилиште и стубови за сигурносне мреже.

4. Оквири опреме и машина

Машинске базе, регали за опрему, рамови радних столова, регали за складиште, оквири контејнера и оквири шасије возила.

5. Инжењерски и привремени објекти

Сценски решеткасти оквири, оквири стакленика, привремена градилишта, потпорне конструкције и модуларни оквири зграда.

6. Декоративне и архитектонске структуре

Пејзажне структуре, спољашње архитектонске карактеристике, унутрашње декоративно уоквиривање и оквири за витрине/штандове; комбинује носивост са естетском привлачношћу.

ИИ. Обим примене правоугаоних шупљих челичних цеви

1. Инжењеринг челичних конструкција: греде, стубови и системи учвршћења за индустријска постројења, складишта, стадионе и монтажне зграде.

2. Архитектонска декорација: Изградња зидова завесе, врата и прозора, унутрашње/спољашње архитектонске карактеристике и изложбени штандови.

3. Општински и транспортни: ограде за путеве, ограде за градску грађевину, перголе за пејзаж и оквири аутобуских надстрешница.

4. Производња машина: рамови за опрему опште намене, грађевинске машине, пољопривредне машине и логистичку опрему.

5. Складиштење и логистика: регали за тешке услове рада, платформе за складиштење и помоћне структуре контејнера.

6. Пољопривреда, шумарство и хортикултура: стакленици, оквири склоништа за стоку и пољопривредне ограде.

Водич за одабир

· Заварене правоугаоне цеви: Главни тип производа који нуди високу цену и перформансе; широко се користи за стандардне примене као што су општа носивост, омотачи зграда, декорација и заштитне ограде.

· Бешавне правоугаоне цеви: врхунска чврстоћа, отпорност на замор и капацитет подношења притиска; првенствено се користи за тешке примене, циклично оптерећење, рамове машина високе спецификације и тешке инжењерске компоненте.

Кључни параметри перформанси

Стандарди за имплементацију: ГБ/Т 6728-2017 „Хладно обликовани шупљи структурни профили“; ГБ/Т 3094-2012 „Хладно вучене бешавне квадратне и правоугаоне челичне цеви“

И. Уобичајени материјали и механичка својства

Додатни општи параметри:

· Модул еластичности: 2,06 × 10⁵МПа

· Густина: 7,85 г/цм³

· Стандардна радна температура: -20°Ц до 200°Ц

ИИ. Систем спецификација и димензија

1. Метода означавања

Спољне димензије: дужина × ширина × дебљина зида (јединица: мм); Пример: 100×50×3,0

2. Главне категорије величине

· Мала (декорација / кућиште / заштитна ограда): 20×10, 30×20, 40×20, 50×30; Дебљина зида: 1,2–2,5 мм

· Средњи (кобилица / греда / стандардне греде и стубови): 60×40, 80×40, 80×60, 100×50; Дебљина зида: 2,0–5,0 мм

· Велики (примарни стубови и греде / решетке за тешке услове): 120×80, 150×100, 200×100, 250×150; Дебљина зида: 4,0–12,0 мм

3. Дужина и толеранције

· Стандардне дужине: 6 м, 9 м, 12 м; доступне прилагођене дужине

· Толеранција спољних димензија: ±0,8%

· Толеранција дебљине зида: Стандардна заварена цев ±10%; Бешавне цеви ±7,5%

4. Теоријска формула за израчунавање тежине

В (кг/м) = 0,00785 × [(Б + Х) × 2 − 4т] × т (Б = дуга страна, Х = кратка страна, т = дебљина зида)

ИИИ. Структурне механичке особине

1. Правоугаоне шупље челичне цеви правоугаоне секције нуде високу двосмерну крутост на савијање (дуж јаких и слабих осе) и супериорну бочну стабилност и отпорност на торзију у поређењу са појединачним профилима као што су кружне цеви или Х-греде, што резултира чврстом општом структурном стабилношћу.

2. Карактеристике обраде

· Тест савијања: Могућност савијања под углом од 90° на собној температури без пуцања или деламинације на кривини.

· Тест спљоштења: Издржава компресију до одређених димензија без пуцања на зиду.

1. Карактеристике напрезања: Мала концентрација напрезања се јавља на угловима; није погодан за апликације које укључују наизменична ударна оптерећења високе фреквенције.

ИВ. Класификација производа и разлике у перформансама

В. Површинска обрада и заштита од корозије

1. Стандардно стање: црна завршна обрада (вруће ваљана оксидна површина).

2. Уобичајене методе заштите од корозије: топло цинковање, хладно цинковање, електростатичко прашкасто премазивање, антикорозивно фарбање и флуороугљеник премаз.

3. Топло цинковање Референца: Просечна дебљина цинканог премаза ≥85 μм; трајност на отвореном прелази 15 година.

ВИ. Методе повезивања

· Примарно: заваривање под косом, заваривање са пуним продирањем (главни ослонац за конструкцију).

· Секундарни: Вијчани спојеви високе чврстоће, вијци за самопрезивање, закивање.

· Компатибилан са различитим челичним конструкцијским склоповима, укључујући челичне лимове у боји, Х-греде и угаоне челик.

ВИИ. Одговарајуће и забрањене апликације

Погодно

Греде и стубови индустријских постројења, оквири за зидне завесе, оквири за ограде, ограде и ограде, регали за складиште, оквири опреме, пејзажне конструкције и монтажне челичне конструкције.

Није прикладно

Транспорт течности под високим притиском, цевовод за високе температуре/високи притисак и главне структуре опреме за тешке услове рада подложне јаком удару или високофреквентном замору.
