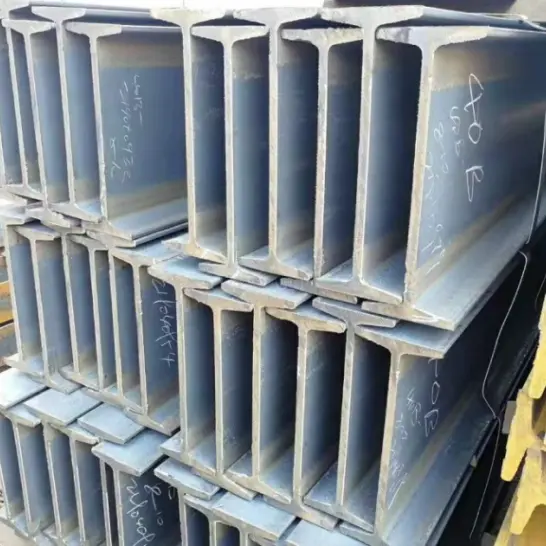

Вруће ваљани конструкцијски челик од прве греде

ХАИСХЕНГ, поуздан кинески произвођач конструкцијског челика и добављач на једном месту, има залихе топловаљаног челичног конструкцијског И греда произведеног по ГБ/Т 706 са класама К235Б и К355Б. Са конусним унутрашњим прирубницама и неуједначеном дебљином, доноси економичну цену и лаку обраду. Широко коришћен за лаке секундарне греде, платформе, носаче и привремене лагане челичне конструкције, то је конвенционални топло ваљани профил за зграде малих и средњих распона.

Кључне карактеристике производа

И. Секционе и механичке карактеристике

1. Унутрашње површине прирубнице су нагнуте, са дебљином прирубнице која се сужава изнутра ка споља; ово резултира неравномерном расподелом напрезања по пресеку и релативно слабом бочном крутошћу.

2. Вруће ваљани конструкциони челик од прве греде као јединствена, интегрална јединица без заварених спојева, што резултира ниским заосталим напрезањем и добром структурном стабилношћу.

3. Нуди пристојну отпорност на савијање, али просечну отпорност на торзију и бочно померање; неприкладан за апликације са великим распоном, великим оптерећењем ветром или великим оптерећењем.

ИИ. Економске карактеристике и карактеристике набавке

1. Класична категорија производа са широким спектром спецификација; широко доступан на лагеру, лак за набавку и по конкурентним ценама.

2. За исту носивост, потрошња материјала је већа него код топло ваљаних Х-греда, што га чини економичнијим за конструкције лаких оптерећења.

ИИИ. Конструкцијске и употребне карактеристике

1. Правилан облик олакшава секундарну обраду (сечење, заваривање, бушење) и прилагођава различите методе повезивања на лицу места.

2. Умерена сопствена тежина чини подизање и инсталацију једноставним; идеалан за једноставне зграде и привремене објекте.

3. Одликује се топло ваљаном "црном" завршном обрадом; може да се подвргне уклањању рђе и премазивању антикорозивним премазом по потреби како би одговарао унутрашњим и стандардним спољашњим окружењима.

ИВ. Поређење са топло ваљаним Х-гредама

1. Бочна крутост је знатно мања од оне код Х-греда; неприкладан за употребу као стубови у високим зградама или као главне греде за велике распоне.

2. Ефикасност пресека је релативно ниска, захтева више материјала под великим оптерећењима.

3. Одличан однос трошкова и учинка; и даље се широко користи у лаким и једноставним челичним конструкцијама.

Употреба и обим примене

И. Примарне употребе

1. Секундарне греде за под/кров и једноставно ослоњене греде: топло ваљани структурални челик од прве греде користе се за подупирање лаких подних и кровних оптерећења, типично у системима носивости малих до средњих распона.

2. Греде за платформе и пролазе: Примарне и секундарне носиве компоненте за индустријска постројења, платформе опреме, стазе за одржавање и стубе.

3. Носачи и ослонци: Израда носача цеви, носача опреме, зидних подупирача и привремених потпорних оквира.

4. Ограде и зидно уоквиривање: кровне греде за лаке индустријске зграде, ограђивање градилишта и једноставне оквире кућишта.

5. Мали оквири, греде и стубови: Греде и стубови за лаке челичне оквире у ниским, једноставним структурама као што су радионице, складишта и надстрешнице.

6. Компоненте грађевинске машине: базе за опрему за дизање, шасије возила, привремени подупирачи за ископ, итд.

ИИ. Обим примене

1. Индустријске зграде: лака индустријска постројења, складишта, радионице и мали силоси за складиштење; првенствено се користи за секундарне носиве компоненте.

2. Привремене/једноставне цивилне грађевине: привремени објекти на градилишту, надстрешнице за аутомобиле, надстрешнице, једноставне шупе за складиштење и модуларне/мобилне зграде.

3. Општинска инфраструктура: Општинска остава, ослонци заштитне ограде, ослонци за пешачке стазе и мали стубови.

4. Електромеханичка подршка: Носачи носача цеви за електране и хемијска постројења, базе опреме и ХВАЦ цевне вешалице/носачи.

5. Привремени инжењерски објекти: подупирање ископа, основе за скеле и привремени носећи оквири за изградњу.

6. Остале области: Шасије пољопривредних машина, оквири за малу транспортну опрему и једноставне полице за складиште.

Кључни параметри перформанси

Стандарди: ГБ/Т 706-2016, ГБ/Т 700, ГБ/Т 1591

И. Уобичајени материјали и механичка својства

ИИ. Ознака секције и детаљи спецификације

1. Формат ознаке: модел + висина (нпр. 10#, 12#, 14#, 16#, 20а#, 20б#). Подтипови (а, б, ц) постоје за исту висину; дебљине мреже и прирубница се прогресивно повећавају, што доводи до веће носивости.

2. Карактеристике пресека: Унутрашња површина прирубнице има нагиб 1:6; прирубница је дебља у корену и тања на ивици, што резултира неравномерном расподелом напрезања по пресеку.

ИИИ. Уобичајене спецификације (модел + димензије пресека)

Формат: висина × ширина прирубнице × дебљина мреже

·10#: 100×68×4.5

·12#: 120×74×5.0

·14#: 140×80×5.5

·16#: 160×88×6.0

·18#: 180×94×6.5

·20а#: 200×100×7.0; 20б#: 200×102×9.0

·25а#: 250×116×8.0; 25б#: 250×118×10.0

·30а#: 300×126×9.0; 30б#: 300×128×11.0

ИВ. Толеранције димензија и облика

1. Стандардне фиксне дужине: 6м, 9м, 12м; доступно сечење по мери.

2. Правост (Цамбер): ≤2мм по метру; укупни нагиб ≤0,2% укупне дужине.

3. Перпендикуларност увијања и крајњег дела у складу је са националним стандардима, обезбеђујући прецизност током уградње и спајања.

В. Карактеристике површине и обраде

1. Услови испоруке: Вруће ваљани са млинском скалом (црна завршна обрада).

2. Обрадивост: Погодно за сечење, бушење, заваривање и савијање; погодан за секундарну обраду.

3. Заштита од корозије: Незаштићена у свом сировом стању; може да се подвргне уклањању рђе, фарбању или топлом цинковању.

ВИ. Параметри животне средине и конструкције

1. Радна температура: -20°Ц до 80°Ц.

2. Структурне карактеристике: Умерена отпорност на савијање; релативно ниска отпорност на торзију и бочна крутост; неприкладан за велике распоне, подручја са великим оптерећењем вјетром или примарне носиве улоге у високим структурама.

3. Погодност за оптерећење: првенствено се користи за једноставно ослоњене греде и компоненте са малим оптерећењем; избегавајте дуготрајно ексцентрично оптерећење.

Табела са спецификацијама топловаљаног челичног конструкције И греда
