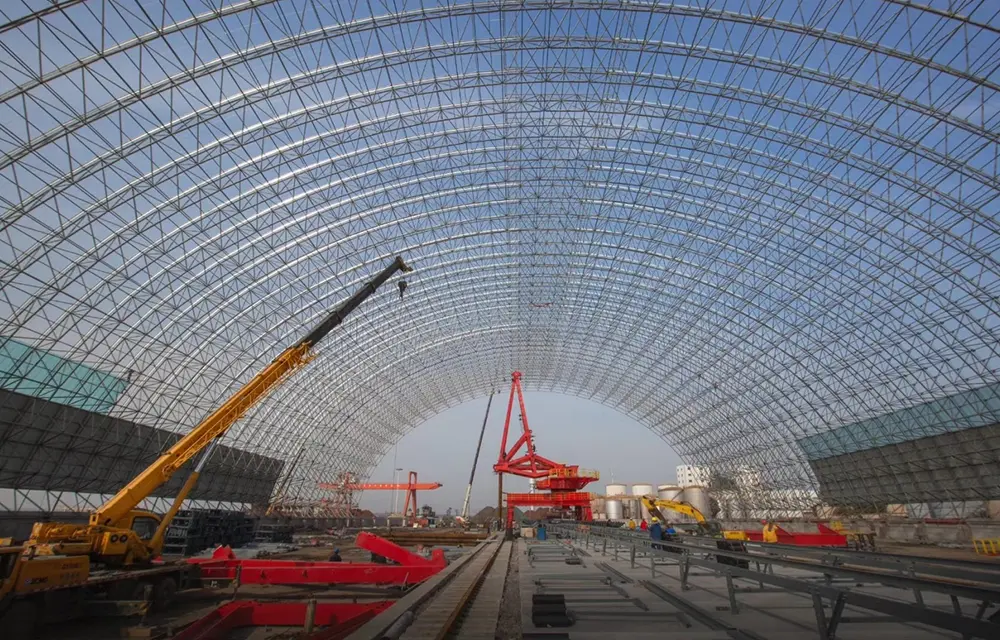

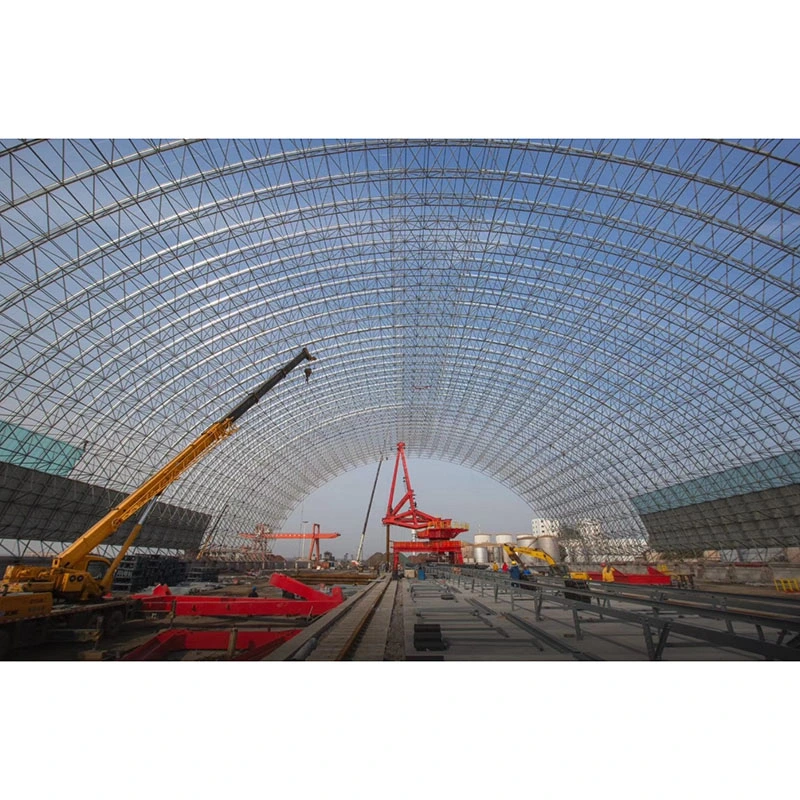

Конструкција шкољке дугог распона од челичне решетке

За разлику од конвенционалних равних просторних оквира или порталних крутих рамова, челична решеткаста конструкција дугог распона користи закривљени систем носивости просторне мреже. Док се равне конструкције првенствено ослањају на дејство савијања, овај систем постиже носивост кроз комбинацију потиска шкољке и лука и аксијалног дејства просторних елемената.

Овај систем није само склоп појединачних елемената већ комплетно, интегрисано решење које се састоји од конструктивних чворова, клизних лежајева, темељних елемената отпорних на притисак, кровних омотача и заштите од грома/корозије. Посебно је пројектован за решавање структуралних изазова повезаних са крововима без стубова који прелазе распон од 60 метара, сложеном закривљеном геометријом и локацијама које су изложене великим оптерећењима ветром и снегом. Балансирајући архитектонску естетику и дугорочну оперативну сигурност, постао је главни избор за покривање индустријских објеката ултра великог распона и јавних објеката.

Критеријуми избора и разлике

1.1 Дефиниција индустрије

Структура челичне решеткасте шкољке дугог распона—често се назива једноставно „челична решеткаста шкољка“—је тип закривљене, високо статички неодређене просторне решеткасте структуре. То је у суштини раван просторни оквир који је лучно заобљен тако да формира континуирану закривљену површину, која обухвата сферне, елипсоидне, цилиндричне и хиперболичке параболоидне геометрије. Дефинишућа карактеристика је стварање спољашњег хоризонталног потиска лука, што захтева ослонце, прстенасте греде или темеље отпорне на потисак да би се супротставили унутрашњим силама. Насупрот томе, рамови равног простора носе оптерећења првенствено у вертикалном правцу и не стварају хоризонтални потисак лука; основни механички принципи који управљају ова два система су потпуно различити.

1.2 Визуелне карактеристике понашања конструкција

- Оптерећење члана: првенствено аксијално затезање и компресија; одсуство локалних напона савијања обезбеђује равномерну расподелу напона.

- Пренос оптерећења: Вертикална оптерећења крова се разлажу дуж тангенцијалног правца закривљене површине у аксијалне силе унутар шкољке; пут оптерећења је кратак, што резултира минималним губитком енергије.

- Оперативна подобност: високо статички неодређена редундантна структура; локализовани отказ члана не изазива глобални колапс, нудећи супериорну отпорност на изненадни ветар, снег и сеизмичке догађаје.

1.3 Класификација према распону и 3Д конфигурацији чворова

- Једнослојна челична решеткаста шкољка: једнослојни распоред чланова са веома малом сопственом тежином; погодан за застакљене куполе малог до средњег распона (15–60м) и мале пејзажне павиљоне; применљиво само у регионима са малим оптерећењем ветром и снегом; претежно користи чворове главчине од ливеног челика.

- Двослојна решеткаста шкољка са вијцима: Двослојна решеткаста конфигурација која се састоји од горњих и доњих акорда са повезујућим члановима мреже; нуди високу крутост; погодан за стандардне велике (30-100м) шупе за угаљ и цилиндричне шкољке за складиштење; пожељан избор за локације у унутрашњости са стандардним условима ветра и снега.

- Двослојна заварена кугласта решеткаста шкољка: Садржи заваривање са пуним продором на сферним чворовима, пружајући изузетну отпорност на деформације; погодан за ултра-велике распоне (60–200м) и складишта за велика оптерећења у приобалним регионима подложним јаким ветровима и великим снегом.

Критеријуми за избор примарног материјала: челик К235Б је изабран за распоне ≤60м и оптерећења крова ≤0,9 кН/м²; Челик К355Б се користи за распоне >60м, тешке шупе за угаљ и приобалне регионе.

Свеобухватне системске компоненте челичних решеткастих љуски дугог распона

2.1 Примарне структурне јединице мреже

Састоји се од прилагођено исечених елемената кружног шупљег пресека (ЦХС) и три типа специјализованих чворова; сви чланови се секу на одређене дужине на основу закривљености површине, а не коришћењем стандардизованих дужина. Основни материјали укључују бешавне челичне цеви и високофреквентно заварене челичне цеви, са спецификацијама у распону од φ60×3,5 до φ219×10. Различити сценарији апликација за типове чворова:

- Шупље сфере са вијцима: цилиндричне шкољке ниске закривљености и двослојне конвенционалне мрежасте шкољке; монтира се на лицу места помоћу вијака, не захтева заваривање на лицу места.

- Заварене шупље сфере: конструкције великог распона, тешког оптерећења и дебеле љуске; имају унутрашња прстенаста ребра за укрућење како би се одупрла локалној деформацији при дробљењу.

- Чворови главчине од ливеног челика: Посебно за једнослојне закривљене куполе; користе прикључне везе и нуде највиши ниво стандардизације компоненти.

Повезани причвршћивачи: Системи сферних вијака користе стандардне завртње високе чврстоће разреда 10.9, коничне главе, заптивне плоче и чауре; системима заварених сфера недостају стандардни причвршћивачи, који се у потпуности ослањају на сучеоне заваре са пуним продором са закошеним ивицама.

2.2 Диференцирани системи подршке

Хоризонтални потисак лука мрежасте шкољке је 3-5 пута већи од просторног оквира; неправилан избор носача може директно довести до урушавања крова. Четири типа носача и сценарији њихове примене:

- Фиксни зглобни носачи: Налазе се на угловима зграде; ограничавају вертикално и двосмерно хоризонтално померање, подносе преко 60% потиска лука шкољке и омогућавају мању ротацију да би се смањио стрес.

- Једносмерни клизни ослонци: Клизају дуж ободног или радијалног правца; посебно дизајниран за ослобађање топлотног потиска узрокованог сезонским температурним разликама, спречавајући пуцање услед термичког ширења и контракције.

- Затезни зглобни носачи: Користе се на приобалним или отвореним, изложеним локацијама; одолевају негативним силама усисавања ветра и спречавају да се мрежаста шкољка подигне или откине ветром.

- Еластични носачи: Користи се за локације са неравномерним слијегањем темеља или за неправилне двоструко закривљене мрежасте шкољке; прилагођава се деформацији темеља ради прилагођавања расподеле оптерећења.

Прибор за подршку: основне плоче дебљине 18–30 мм, бочна ребра за укрућење 12–20 мм, К355Б уграђени анкер завртњи и подлошке за нивелисање/проклизавање.

2.3 Мере подршке за подконструкцију и отпорност на потисак

Стандардне изоловане капе од шипова не могу да се супротставе спољашњем потиску који ствара мрежаста шкољка; стога је потребно циљано појачање. Темељи користе изоловане капице од шипова од армираног бетона Ц30–Ц35, тракасте темеље или капе за шипове. На спољној страни темеља су постављене греде против подизања и бетонски стубови за противтежу како би се спречило померање према споља. Толеранција равности за уграђене челичне плоче лежаја је постављена на ≤2 мм да би се обезбедило глатко клизање лежајева.

2.4 Мере подршке за ограду крова и бочну стабилност

Систем кровних ограда се састоји од три типа: алуминијум-магнезијум-манган панеле са стојећим шавом за закривљене шкољке бачви, каљено изолационо стакло за куполе за дневно осветљење и профилисани челични лимови обложени бојама за затворене шупе за угаљ. Секундарни елементи конструкције се у потпуности састоје од топло поцинкованих греда Ц- и З-пресека, допуњених кровним спонама и подупирачима. Бочна стабилност је обезбеђена спољном армиранобетонском прстенастом гредом која садржи укупни потисак лука, заједно са додатним челичним подупирачима на крајевима забата и између стубова како би се спречило бочно померање на крајевима.

2.5 Интегрисани антикорозивни, ватроотпорни и громобрански системи

- Анти-корозија: топло поцинкована дебљина премаза ≥85μм за стандардне унутрашње локације и ≥120μм за приобалне локације изложене сланом спреју; Поправка оштећеног цинковања на лицу места укључује Са2.5 абразивно пескарење праћено трослојним епоксидним цинком богатим системом премаза.

- Отпорност на ватру: Јавни простори су премазани танкослојним интумесцентним премазима отпорним на ватру (отпорност на ватру 0,5х–2,0х); затворене индустријске шупе за угаљ не захтевају стандардне премазе отпорне на ватру.

- Заштита од грома: Елементи горње тетиве служе као природна мрежа за хватање грома, повезани са главним арматурним шипкама темеља преко носећих анкер вијака да формирају комплетно коло уземљења; нису потребне додатне громобранске траке.

Решења спремна за примену

1. Двослојна мрежаста шкољка са вијцима:

Чланови од челичне цеви + кугле са вијцима + једносмерни клизни ослонци са шаркама + тракасти темељи отпорни на притисак + челична облога у боји; идеално за затворене суве шупе за угаљ и силосе агрегата; најнижи трошкови и најкраћи период изградње.

2. Двослојна заварена кугласта сферна мрежаста шкољка:

Заварене цеви са дебелим зидовима + укрућене заварене шупље кугле + фиксни ослонци отпорни на напетост + темељи капе од шипова + кров од алуминијум-магнезијум-мангана; погодан за куполе великог распона на стадионима и аеродромским терминалима; нуди највећу редундантност против оптерећења ветром и снегом.

3. Једнослојна мрежаста челична шкољка чворишта:

Стандардизоване закривљене кружне цеви + чворови главчине од ливеног челика + лагани ослонци на шаркама + стаклени кровни кров; погодан за пејзажне атријуме и мале изложбене хале; нуди врхунску естетску привлачност.

Кључне практичне предности

1. Структурна ефикасност и исплативост:

За распон од 100м, потрошња челика је 18%–25% мања него код двослојних равних оквира; ефекат лука љуске природно распоређује оптерећења, елиминишући потребу за будућим конструкцијским ојачањем.

2. Разноврсна закривљена геометрија:

Могућност формирања сферних или сложених двоструко закривљених облика крова; премашује ограничење економског распона од 36м за круте оквире портала и испуњава услове за одобрење за јединствене архитектонске форме.

3. Природна дренажа и смањени ризик од цурења:

Закривљена геометрија обезбеђује инхерентни нагиб за дренажу, елиминишући потребу за додатним слојевима пуњења да би се створио нагиб и смањујући ризике одржавања који су повезани са цурењем крова и заливањем воде.

4. Висока стабилност у екстремним условима:

Као високо статички неодређена структура, надмашује све планарне челичне конструкције у отпорности на ветар по Бофоровој скали 12, мећаве и регионалну сеизмичку активност.

5. Модуларна конструкција смањује ризике на великим висинама:

Подржава интегрисани склоп тла праћен хидрауличним подизањем; смањује рад на великим висинама за 70%, чиме се смањује стопа безбедносних незгода на лицу места.

6. Ниски трошкови одржавања и одржавања током животног циклуса:

Уједначени кружни шупљи делови олакшавају уклањање рђе и инспекцију; закривљени кров омогућава кишници и прашини да природно клизе, смањујући учесталост чишћења на пола.

Компаративна анализа са конкурентским производима

5.1 Разлике у понашању конструкција

Портални крути оквири доживљавају само планарно, једносмерно савијање; трошкови расту када распони прелазе 36м и не могу да формирају закривљене облике. Оквири равног простора се ослањају искључиво на просторну напетост и компресију без хоризонталног потиска лука; прилагођавање закривљеним површинама захтева бројне нестандардне компоненте, повећавајући трошкове за преко 40%. Челичне решеткасте конструкције дугог распона користе двосмерно деловање просторног лука, што их чини природним погодним за закривљене површине и нуде значајне предности у погледу трошкова за ултра велике распоне.

5.2 Разлике у конструкцији и ограђености

Просторни оквири генерално захтевају монтажу део по део на висини, ограничавајући флексибилност локације; челичне решеткасте шкољке омогућавају избор између четири методе конструкције, укључујући технике ротационог клизања погодне за скучене просторе. Што се тиче кућишта, закривљеност челичне решетке савршено се поклапа са алуминијум-магнезијум-манган панелима и закривљеним стаклом, елиминишући торзиони напон на кровним плочама и смањујући ризик од будућих пуцања.

5.3 Разлике у третману против корозије

Елементи конструкције се у потпуности састоје од бешавних кружних цеви, елиминишући "мртве зоне" које захватају прљавштину које се налазе код челика за угао или канал; ово обезбеђује потпуну покривеност током топлог цинковања и наношења премаза, продужавајући антикорозивни век у приобалном окружењу за 8-12 година у поређењу са равним просторним оквирима. Стандардизован ток обраде по категоријама

6.1 Главни ток обраде за двослојне кугличне рамове са вијцима

1. Прецизна обрада са вијцима: округли челични ковачки бланк → Завршна обрада сферичне површине на стругу → Вишеструко бушење и урезивање под одређеним угловима/закривљењима → Контрола магнетних честица (МПИ) за унутрашње пукотине → Топло цинковање.

2. Прецизна обрада чланова: ЦНЦ сечење челичних цеви на дужину → Машинска обрада конусних глава → Ободно заваривање са пуним продирањем ЦО2 на оба краја → Ултразвучно испитивање (УТ, степен ИИ) на 20% критичних чланова → Пескарење (Са 2.5) за уклањање рђе → Топло цинковање.

3. Обрада прибора: каљење, каљење и контрола вијака степена 10.9; истовремено цинковање чаура и вијака за подешавање како би се осигурале толеранције навоја.

4. Фабричка предмонтажа: Монтажа закривљене монтажне шаблоне у размери 1:1 → Пробно састављање јединица у облику лепезе → Провера сферног успона и дубине уметања вијака → Подешавање нестандардних елемената.

5. Зонско паковање: категорисано паковање на основу ободног и радијалног нумерисања → Означавање редоследа монтаже на лицу места.

6. Монтажа на лицу места: Нивелисање подупирача → Монтажа доње решетке → Монтажа ремених елемената и затварања горњег појаса → Завршно затезање вијака високе чврстоће → Поцинковање и ватростални премаз.

6.2 Специјализовани радни ток за двослојне заварене кугличне оквире

Штанцање хемисфера челичне плоче → Кошење → Монтажа унутрашњих прстенастих ребара за укрућење → Заваривање под водом (САВ) за затварање сфера → 100% УТ (Граде ИИ) контрола вара → Брушење и поцинковање сфера; на лицу места потпуно прожимање косих заваривања елемената на кугле, са прегледом и пријемом сваког завара.

6.3 Специјализовани радни ток за једнослојне оквире чворишта чворишта

Прецизно ливење чворова од ливеног челика → Обрада вишесмерних прикључних прореза → Глодање закривљених крајева цеви → Пробна монтажа фабричке јединице → Свеукупно цинковање; монтажа на лицу места путем уметања и закључавања завртња – на лицу места није потребан врући рад или заваривање.

6.4 Стандардизовани ток обраде за подршку

ЦНЦ сечење основних плоча и плоча за укрућење → Кошење, монтажа и заваривање → Прецизно глодање клизних површина → Контрола завара → Поцинковање анкер вијака и комплетно паковање.

Свеобухватни енглески параметри перформанси

7.1 Геометријски параметри чланова и спојева

Уобичајена спецификација челичних цеви: φ60×3,5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Конвенционални размак мреже: 1,5м ~ 3,5м за сферне и цилиндричне решетке

Толеранција обраде чланова: одступање укупне дужине ±1,0 мм, линеарност ≤ Л/1000

Вијчани сферни чвор: пречник φ120~φ400мм, дебљина зида 12~20мм, толеранција угла отвора за шрафове ±15′

Заварени шупљи сферни чвор: пречник φ200~φ500мм, дебљина зида 14~22мм са унутрашњим прстеном за учвршћивање

Основна плоча носача: дебљина 18 ~ 30 мм, плоча за учвршћивање 12 ~ 20 мм, материјал за сидрење К355Б

7.2 Табела механичких својстава материјала

7.3 Параметри распона и носивости

Економичан распон једнослојне решеткасте шкољке: 15м ~ 60м

Двослојна сферична решеткаста шкољка са вијцима економичан распон: 30м ~ 100м

Максимални распон двослојне заварене сферичне решетке: 60м ~ 200м

Индекс оптерећења крова: Смрто оптерећење 0,35~0,90кН/㎡, живо оптерећење 0,5~1,2кН/㎡; затворено складиште угља живо оптерећење до 2,5 кН/㎡

Контрола температурне деформације: Ултра дугачке цилиндричне шкољке морају имати једносмерне клизне ослонце да би ослободиле потисак температурног лука

7.4 Стандарди за контролу завара

Ободни завар сферичне цеви са вијцима: 2. завар, 20% УТ ултразвучна инспекција за кључне чланове, 100% инспекција за националне кључне пројекте

Заварени сферни сучеони завар: шав степена 2 пуне пенетрације, 100% УТ инспекција за решеткасте шкољке великог оптерећења

7.5 Технички индекс против корозије и ватроотпорности

Фабричко топло цинковање: ≥85μм за унутрашње области, ≥120μм за приобална подручја са сланом маглом

Стандард поправке на лицу места: пескарење Са2.5, укупна дебљина сувог филма ≥120μм за трослојни систем боје

Трајање отпорности на ватру: 0,5х/1,0х/1,5х/2,0х за танкослојне ватроотпорне премазе јавне зграде

7.6 Контрола прецизности инсталације на лицу места

Прстенаста греда и одступање оси ослонца ≤±5мм, одступање елевације носача ≤±3мм

Одступање висине суседних носача ≤2мм, укупна девијација пораста шкољке ≤1/1000 пројектоване висине

7.7 Референтна референца за потрошњу челика пројекта (подручје пројекције)

Једнослојна купола за дневно осветљење: 10~20кг/㎡

Двослојна конвенционална цилиндрична шкољка: 20 ~ 33 кг/㎡

Двослојна затворена решеткаста шкољка за угаљ: 33 ~ 55 кг/㎡

Методе инсталације на лицу места усклађене са условима пројекта

Шеме за инсталацију челичних решеткастих конструкција са дугим распоном се бирају на основу услова на локацији како би се одговорило на изазове као што су ограничен простор и ограничења приступа дизалицама:

1. Састављање на великим висинама: Погодно за раштркане локације са малим распоном, није потребна велика опрема за дизање

2. Склоп блокова: Поделите шкољку на блокове у облику лепезе, саставите на тлу и подигните одвојено

3. Свеукупно хидраулично подизање: Пожељно за затворене просторе великог распона, минимизирајте ризике рада на великим висинама

4. Ротациона клизна инсталација: Погодно за уске приобалне локације са ограниченим радијусом окретања дизалице

ФАК

П1 Како да брзо изаберем између једнослојних и двослојних челичних решеткастих конструкција дугог распона?

За распоне ≤60м у необалним подручјима без акумулације снега и високих захтева за природно осветљење, пожељна је једнослојна решеткаста шкољка чворишта (30% нижа цена). За распоне >60м, или у сценаријима приобалног, великог снега или великог оптерећења (складиштење материјала), двослојна решеткаста шкољка је обавезна како би се спречила локална нестабилност извијања повезана са једнослојним структурама.

П2 Да ли се клизни носачи могу изоставити за решеткасте шкољке?

Не. За чауре дужине преко 45 м или куполе веће од 50 м у пречнику, термичка деформација ствара унутрашње силе потиска које далеко превазилазе носивост челика; изостављање клизних ослонаца би директно изазвало савијање или лом члана.

П3 Може ли се секундарно сечење или бушење извршити на лицу места након топлог цинковања?

Забрањено је секундарно сечење или бушење. Све локације рупа и дужине елемената су фабрички монтажне, а само монтажа вијцима се врши на лицу места; сечењем се оштећује поцинковани премаз—који се не може у потпуности поправити—значајно смањујући животни век конструкције отпорне на корозију.

П4 Која је разлика у дугорочним трошковима одржавања и одржавања између челичних решеткастих шкољки и просторних оквира?

За исти распон, закривљена површина решеткасте шкољке нуди супериорне могућности самочишћења, смањујући годишње трошкове чишћења крова за 45%. Поред тога, елементи са аксијалним оптерећењем не пате од савијања изазваног замором, елиминишући потребу за структуралним ојачањем у року од 30 година; према томе, О&М перформансе су далеко супериорније од оних у равним просторним оквирима.

Предности услуге ХАИСХЕНГ

1. Одабир и пројектовање конструкције унапред: Услуге пре продаје обухватају обезбеђивање бесплатних, специјализованих цртежа за распоред лежајева и ојачање прстенастих греда—на основу локалних параметара ветра/снега, сеизмичког интензитета и геолошких услова—како би се спречиле грешке у пројектовању у погледу отпорности на бочни потисак темеља.

2. Свеобухватна двојезична документација: Обезбеђивање комплетне документације на енглеском и кинеском – укључујући извештаје о материјалу, извештаје о ултразвучном тестирању (УТ) за заварене шавове, сертификате о галванизацији и структурне прорачуне инсталације – како би се директно испунили захтеви иностраних надзорника и царињења.

3. Заштитна амбалажа за прекогранични транспорт: сферни чворови су појединачно умотани у фолију са мехурићима; витки елементи су повезани на челичне полице са заштитним угловима; а сви артикли имају запечаћену амбалажу отпорну на слани спреј погодну за океански терет.

4. Двојезично даљинско техничко упутство 24/7: видео подршка у реалном времену која покрива нивелисање клизних лежајева, постепено затезање вијака и спајање прстенастих греда.

5. Свеобухватна гаранција: 5-годишња структурна гаранција на главне чланове; антикорозивне гаранције за топло поцинковане премазе (15 година за унутрашњост, 8 година за приобална подручја); и расположивост доживотних резервних делова за прикључне чворове.
