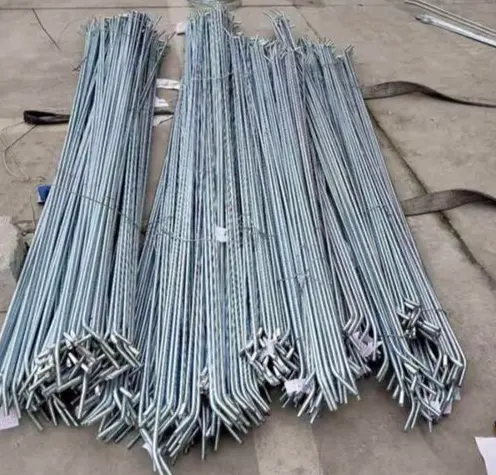

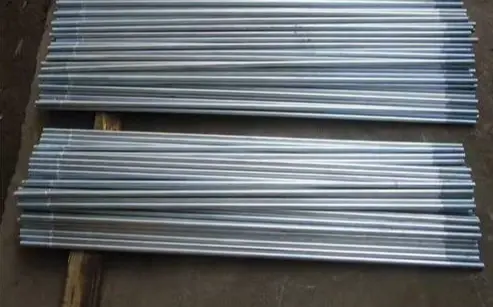

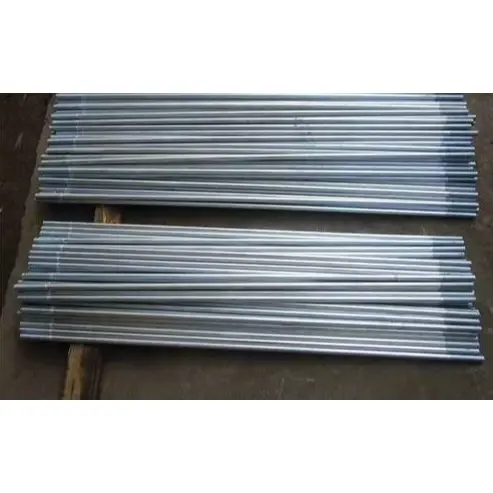

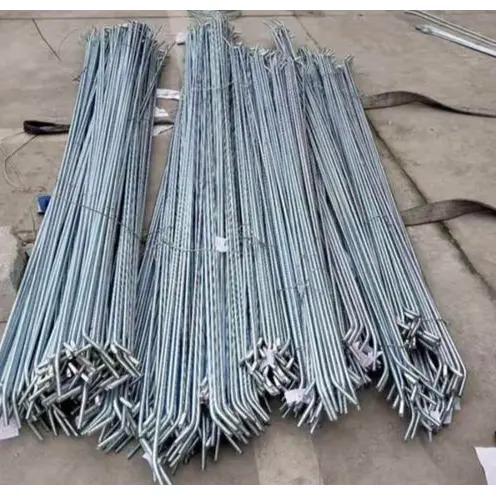

Поцинковане челичне споне за структурно учвршћивање

Поцинковане челичне вучне шипке за структурно учвршћивање (такође познате као вруће поцинковане споне или челичне затезне шипке) су округле челичне конструкцијске компоненте које се користе у челичним конструкцијама — као што су индустријска постројења, кровови, зидови и фотонапонски системи за монтажу — да издрже силе затезања, пренесу хоризонтална оптерећења и спрече бочне преграде у зиду.

Дефиниција и конфигурација производа

И. Основне информације о производу

Материјал: Стандард К235Б; К355Б за апликације са великим оптерећењем. Округли челик се подвргава хладном извлачењу, гашењу и каљењу и нарезивању навоја на оба краја.

Анти-корозија: топло поцинковано (ХДГ); дебљина превлаке цинка ≥70–100μм; погодан за спољашње или високо корозивне приобалне средине.

Функција: Типови укључују равне вучне шипке (хоризонталне споне), дијагоналне вучне шипке (колена/ветар) и анкере прилагођене затезачима (подесива напетост).

ИИ. Комплетна конфигурација (стандардна монтажа)

1) Тело англијске шипке (1 комад)

Пречник: φ8/10/12/14/16мм (φ12 је најчешћи).

Навоји: М8/М10/М12/М14/М16 на оба краја (прилагођено пречнику); дужина навоја је 2д–3д по крају.

Length: Customized based on span; толеранција ±5мм; доступан у верзијама са потпуно навојем или са двоструким навојем.

Површина: топло поцинкована; отпорност на слани спреј ≥500х.

2) Прибор за причвршћивање (1 сет за сваки крај)

Хек навртке: степен 4.8 / степен 8; топло поцинковано. · Равне подлошке: К235 / поцинковане; дистрибуирати притисак и спречити гребање.

· Опружне подлошке / сигурносне навртке: Спречите отпуштање услед вибрација (обавезно за кровове / зоне оптерећења ветром).

3) Додатна опрема за подешавање / повезивање (опционо на основу захтева)

· Затезне копче (подешивачи споне): типови са виљушком или затвореним кућиштем; кован од челика 45#, топло поцинкованог; опсег подешавања: ±50–150мм.

· Прикључне плоче/прикључне плоче: К235Б/К355Б; дебљина ≥10мм; топло поцинковано; за повезивање на греде / греде / стубове.

· Штитници навоја: Спречавају оштећење нити или корозију током транспорта / уградње.

· Цеви потпорња (за компресионе шипке): φ42/48 челична цев са унутрашњом споном; обезбеђује стабилност под компресијом.

ИИИ. Брзи преглед кључних параметара

·Материјал: К235Б (σₛ ≥ 235МПа) / К355Б (σₛ ≥ 355МПа).

· Затезна чврстоћа: ≥400МПа (К235) / ≥470МПа (К355).

·Галванизовани премаз: ≥85μм (спољашњи), ≥100μм (обални).

·Уобичајене спецификације: φ12 (М12), дужина 1–6м.

ИВ. Типични сценарији примене

· Фабрички кровови: Праве споне (између греда) + дијагоналне споне (отпорност на ветар) + копче (подешавање затезања).

· Зидна облога: Дијагоналне споне за зидне појасеве; спречити избочење зида или бочно померање.

·ПВ системи за монтажу: уздужне / попречне споне; побољшати стабилност од ветра и снега. Цоре Адвантагес

1. Отпорност на рђу и корозију: поцинковани премаз чини их погодним за спољашње и влажне услове рада.

2. Висока затезна чврстоћа: Ефикасно ограничава љуљање греде и повећава укупну структурну крутост.

3. Подесива дужина: дужине се могу фино подесити на лицу места, обезбеђујући високу прилагодљивост инсталације.

4. Ефикасност: Лаган и исплатив, олакшавајући практичну инсталацију серије.

Разликовање истакнутих

И. У поређењу са црним челиком / фарбаним анкерима

1. Врхунска отпорност на корозију и временске услове

Подвргава се свеобухватном топлом цинковању; дебео, металуршки спојен премаз блокира влагу и слани спреј, омогућавајући дуготрајну употребу на отвореном, влажном или приморском окружењу. Насупрот томе, стандардни црни челични делови лако рђају, а премази боје се љуште или љуште, што захтева често уклањање рђе и поновно фарбање – што резултира високим трошковима одржавања.

2. Дужи радни век

Радни век премашује 20 година у нормалним условима — далеко надмашујући обојене делове (3–5 година) — што их чини идеалним за трајне спољне челичне конструкције као што су фабричке зграде и фотонапонски системи за монтажу.

3. Одличан површински интегритет

Цинкова превлака је отпорна на хабање и ударце, што минимизира оштећења током транспорта и уградње. Навоји су отпорни на рђу и заглављивање, обезбеђујући несметано растављање током будућег одржавања.

4. Уједначен изглед и лака инспекција

Одликује се конзистентном сребрно-сивом завршном обрадом, што омогућава лаку визуелну идентификацију спецификација и квалитета на лицу места.

ИИ. У поређењу са шипкама од нерђајућег челика

1. Изванредан однос трошкова и учинка

Трошкови набавке су знатно нижи од оних за вучне шипке од нерђајућег челика; под стандардним корозивним условима, укупне перформансе су упоредиве, што доводи до значајног смањења трошкова пројекта.

2. Стабилна механичка својства

Primarily manufactured from Q235B/Q355B steel; чврстоћа и жилавост задовољавају захтеве затезног оптерећења за челичне конструкције, обезбеђујући поуздану носивост и отпорност на деформације.

3. Висока прилагодљивост обраде

Прилагодљиве дужине и навој; компатибилан са додацима као што су копче и одстојне цеви, нудећи флексибилност за уградњу, поравнање и затезање на лицу места.

ИИИ. Јединствене предности

1. Фокусирана носивост и једноставна структура: првенствено подноси затезна оптерећења; лаган и просторно ефикасан; ефикасно спутава бочно померање греда и зидних појасева, побољшавајући укупну стабилност конструкције; служи као једноставан, ефикасан затезни елемент у челичним конструкцијама.

2. Свеобухватан систем потпоре: Компатибилан са пуним сетом додатака—као што су поцинковане навртке, подлошке, копче и уметне плоче—са одговарајућим антикорозивним третманима за спречавање галванске корозије и обезбеђивање униформне заштите.

3. Погодна инсталација: Дизајн са двоструким навојем омогућава фино подешавање напетости и поравнања помоћу навртки, што резултира високом ефикасношћу током конструкције и подешавања.

ИВ. Кратка ограничења

1. Перформансе у тешким окружењима: Отпорност на корозију је лошија од нерђајућег челика у високо корозивним или јако киселим/алкалним срединама.

2. Цена: Јединична цена је виша од стандардних шипки од црног гвожђа, што резултира нешто већим почетним улагањем.

В. Резиме избора

· Суво окружење у затвореном простору, привремене конструкције или строга контрола трошкова → Изаберите црне челичне или обојене анкере.

· Спољне/изложене локације, приобална подручја, стандардни услови корозије или потреба за дуготрајним перформансама без одржавања → Дајте приоритет поцинкованим челичним анкерима.

· Хемијска окружења са јаком корозијом или високим захтевима за чистоћом → Одаберите анкере од нерђајућег челика.

Процес изградње на лицу места

Поцинковане челичне вучне шипке за структурно учвршћивање применљиве су на: Фабричке анкере, зидне споне, ПВ монтажне споне и споне прилагођене затезачу. Основни материјал је типично К235Б/К355Б топло поцинковани округли челик; инсталација је у складу са стандардима челичне конструкције.

И. Припрема за изградњу

1. Инспекција материјала: проверите пречник, дужину и спецификације навоја; проверите да ли је поцинковани премаз чврст и да на навојима нема удубљења, рђе или огољених делова; обезбедите да прибор (поцинковане навртке, равне подлошке, опружне подлошке, затезачи, уметне плоче) буду у добром стању. Строго забраните мешање прибора различитих спецификација или производних процеса.

2. Припрема алата: кључеви, утичнице, мерне траке, висак и ручни чекићи; за подешавање вучне шипке припремите полуге и кључеве за затезање; обезбедити пуну заштитну опрему за рад на висини. 3. Провера основе: Уверите се да су спојне плоче и претходно избушене рупе/пречници за греде, стубове, греде и зидне обруче у складу са цртежима; уверите се да су компоненте правилно постављене и безбедно привремено фиксиране.

4. Технички брифинг: Јасно дефинисати распоред, нагиб и захтеве за затезање за англијске шипке, правећи разлику између спецификација за уградњу за равне анкер шипке, дијагоналне анкер шипке и вучне шипке.

ИИ. Процес инсталације и кључне тачке рада

(А) Стандардне споне са двоструким навојем (равне/дијагоналне шипке)

1. Уметање: Провуците оба краја вучне шипке кроз претходно избушене рупе у компонентама узастопно, обезбеђујући да шипка остане равна без увијања или увијања.

2. Постављање прибора: Инсталирајте компоненте по редоследу равна подлошка → опружна подлошка → навртка; померите расцеп у опружној подлошци да бисте обезбедили ефекат против лабављења.

3. Почетно затезање: Симетрично затегните навртке на оба краја да бисте применили основну напетост и елиминисали лабавост у компонентама.

4. Завршно затезање: Затегните у фазама, примењујући силу истовремено на оба краја да бисте обезбедили уједначену напетост и општу равност; немојте потпуно затезати једну по једну страну, јер то узрокује неусклађеност компоненти и локализовану концентрацију напрезања.

5. Поравнање: Проверите равност и нагиб помоћу виска или конопца за поравнање; по потреби фино подесити положаје матица.

(Б) Спојнице (подесиви тип)

1. Повежите оба краја вучне шипке са структурним чворовима и лабаво поставите навртке.

2. Ротирајте тело затезача да бисте подесили напетост, контролишући укупну затегнутост како бисте обезбедили да геометрија и вертикалност структуре испуњавају спецификације дизајна.

3. Када се подесе, закључајте навртке против отпуштања са обе стране копче да бисте спречили ротацију или отпуштање током сервиса.

4. За паралелне групе вучних шипки, обезбедите доследно затезање и уравнотежену расподелу оптерећења.

(Ц) Инсталација са одстојним цевима

Провуците вучну шипку кроз унутрашњост челичне одстојне цеви; поставити подлошке и навртке на делове са навојем који вире са оба краја. Уверите се да одстојна цев стоји у равни са компонентама (вертикално или хоризонтално) без нагињања или остављања празнина.

ИИИ. Захтеви за изградњу према локацији

1. Спојнице за кровне греде: Хоризонталне споне морају остати равне, а дијагоналне споне морају бити постављене под пројектованим угловима; све вучне шипке морају бити затегнуте и затегнуте да би се елиминисала лабавост и побољшала укупна стабилност греда.

2. Зидне споне: Инсталирајте узастопно од врха до дна док контролишете вертикалност зидних компоненти; осигурајте да вучне шипке не ометају врата, прозоре или облоге.

3. Угаони и крајњи спојеви: Уверите се да су сви спојеви комплетни, примените двоструке мере против отпуштања и примените додатно ојачање у областима које су изложене великим оптерећењима ветром.

ИВ. Преглед и заштита готових радова

1. Визуелна инспекција: вучне шипке морају бити равне без савијања, а поцинкована превлака мора бити без великих оштећења; прикључци морају бити комплетни, са потпуно затегнутим наврткама и потпуно стиснутим опружним подлошцима.

2. Функционална инспекција: склоп мора бити без лабавости или љуљања; конструктивне димензије и углови нагиба морају бити у складу са цртежима.

3. Заштита готових радова: Забрањено је нагазити, ударити или изазвати опекотине од заваривања на вучним шипкама или поцинкованим премазом; спречите контаминацију малтера или уља на површинама са навојем.

4. Одмах поправите локализоване огреботине на поцинкованом премазу наношењем боје богате цинком да бисте обновили заштиту од корозије.

В. Забране изградње

1. Изостављање равних или опружних подложака, уградња некомплетних комплета окова или мешање у непоцинковане окове је строго забрањено.

2. Забрањено је форсирање, увртање или коришћење загревања пламеном за исправљање анкер полуга како би се избегла материјална штета или квар поцинкованог премаза.

3. Немојте користити вучне шипке са оштећеним навојем, јако љуштеним поцинкованим премазима или деформацијама/савијањем.

4. Претерано затезање матица је строго забрањено да би се спречило скидање навоја или деформација компоненти.

5. Спровести заштитне мере током спољашње градње по кишном времену како би спречили рђу узроковану продуженим акумулацијом воде на навојима.

Кључни параметри перформанси поцинкованих челичних вучних шипки за структурно учвршћивање

Стандарди: ГБ/Т 700, ГБ/Т 13912, ГБ 50017

И. Основни материјал и механичка својства

1. Уобичајени материјали

· Стандард: К235Б; За тешке услове рада/дугог распона: К355Б

2. Механички индикатори

3. Спецификације шипке: Уобичајени пречници: φ8, φ10, φ12, φ14, φ16 мм; Дужина: прилагођено по цртежима (стандардно 1–6м); Толеранција дужине: ±5 мм

ИИ. Параметри нити

1. Спецификације навоја: Усклађен са округлим пречником челика (М8, М10, М12, М14, М16)

2. Тип навоја: Двострани спољни навој; дужина навоја на сваком крају је 2-3 пута већа од номиналног пречника

3. Прецизност навоја: 6г; глатко пријањање, против заглављивања

ИИИ. Својства поцинкованог премаза (пожељно топло цинковање)

1. Дебљина премаза

· Стандардна употреба на отвореном: ≥70 μм

· Приобална / Високо корозивна окружења: ≥85 μм

2. Адхезија: Металуршка веза; нема љуштења или љуштења при удару

3. Отпорност на корозију: Испитивање сланом спрејом ≥500 х; радни век >20 година под нормалним спољним условима

ИВ. Додатни параметри

1. Оцена ораха: класа 4.8 / класа 8; топло поцинковано (исти материјал); прецизно уклапање навојима

2. Равна подлошка: К235 материјал, топло поцинковано; дистрибуира контактни притисак; штити компонентну боју/премаз

3. Опружна подлошка: висока еластичност; користи се првенствено у областима са високим вибрацијама или јаким ветром како би се спречило лабављење

4. Копча (подесива): Материјал: Ковани челик 45#, потпуно топло поцинковано; стандардни опсег подешавања: ±50–150 мм мм

В. Параметри коришћења и инсталације

1. Режим оптерећења: Дизајниран само за затезна оптерећења; излагање компресији, савијању или бочним оптерећењима је строго забрањено.

2. Захтеви за уградњу: Спојница мора остати равна, без увртања или савијања; навртке на оба краја морају бити симетрично затегнуте.

3. Погодност за животну средину: Опсег радне температуре од -20°Ц до 80°Ц; избегавајте продужени контакт са јаким киселинама или јаким алкалијама.

ВИ. Додатне карактеристике

1. Завршна обрада: Мат сребрно сива по целој површини са уједначеном бојом; отпоран на хабање и ударце.

2. Поновна употреба: Поцинковани премаз навоја обезбеђује инхерентно подмазивање, спречавајући склоп да заглави или скине навоје током растављања ради одржавања.
