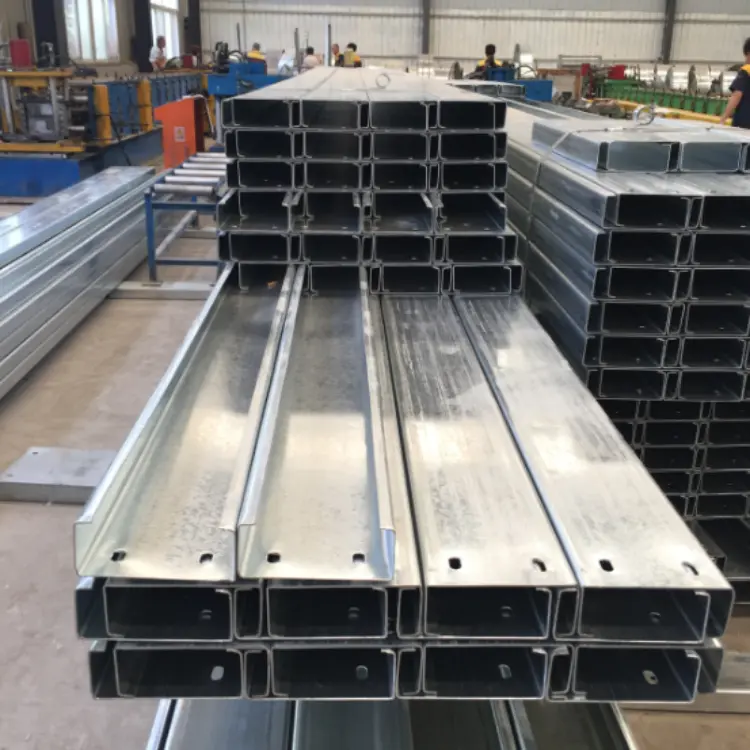

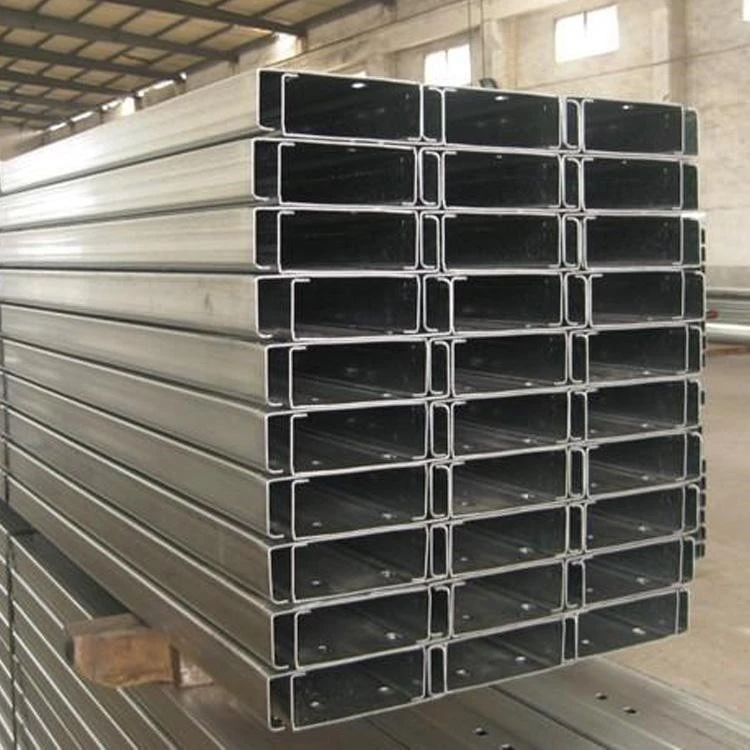

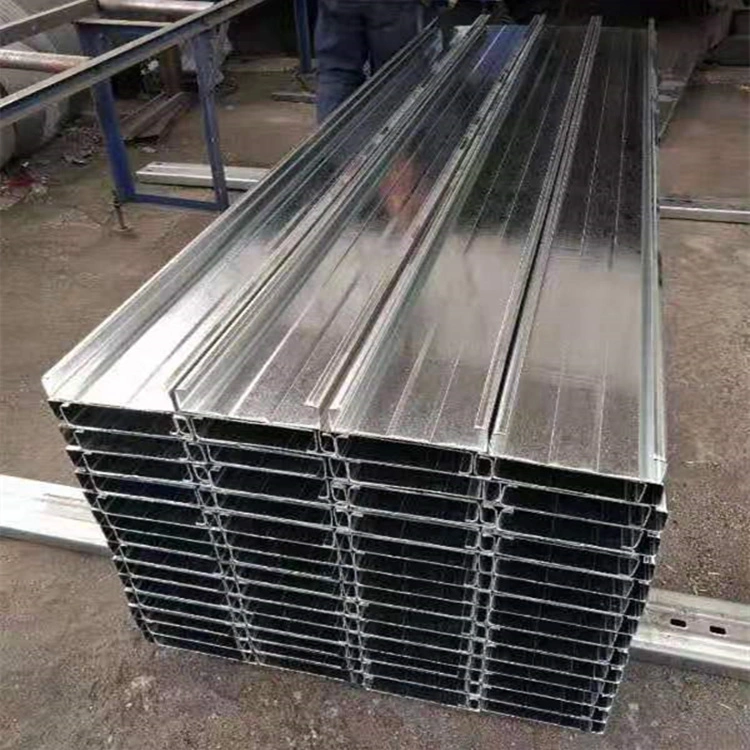

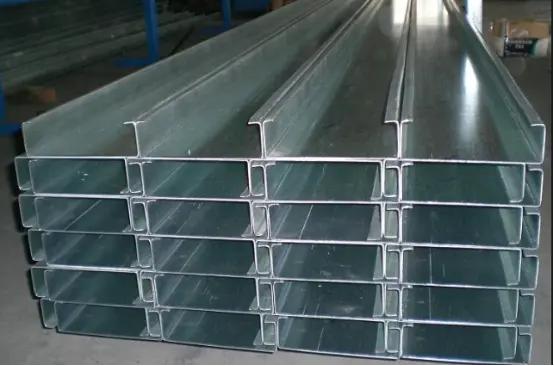

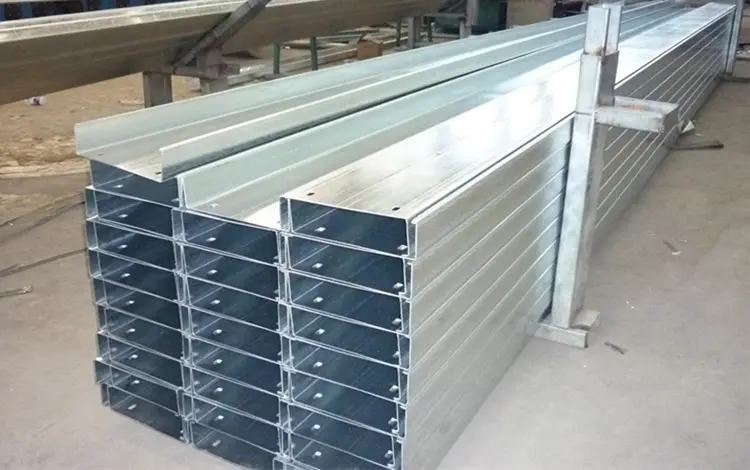

Хладно ваљани челични оквири Ц пресека се производе од топло поцинкованих челичних трака. Категоризовани у кровне и зидне греде, постављају се на челичне греде, стубове или горње греде просторних оквира. Они служе као носива подлога за челичне кровне и зидне панеле обложене бојама, преносећи оптерећења на главну челичну конструкцију и делујући као структурни оквир за систем омотача зграде. Стандардна спецификација: К235 топло поцинковани челик Ц-пресека са дебљином слоја за поцинковање ≥80μм.
Кров: Ц140×50×20, Ц160×50×20, Ц180×60×20, Ц200×70×20
Зид: Ц80×40×20, Ц100×50×20, Ц120×50×20
Дебљина зида: 1,8, 2,0, 2,2, 2,5 мм
1). Равне округле челичне споне: Φ10, Φ12; постављен дијагонално.
2). Подупирачи рукава: Φ32×2.0 заварена цев; инсталиран на прелазним тачкама дијагоналних полуга за обезбеђивање круте подршке.
Распоред: Везице су обавезне за кровне греде са распонима већим од 4 метра.
Угаони челик у облику слова Л или челик малог Ц-пресека; спојена једним крајем за греду, а другим за челичну греду. Они спречавају превртање греде услед притиска ветра на кров и стандардна су карактеристика за кровове великог распона.
1). Гребене: уграђене или заварене на челичне греде и стубове; Греде царског пресека се ослањају на ове битве.
2). Вијци високе чврстоће и шрафови за самобушење: Користе се за спајање гредица и причвршћивање греда за клинове.
Учвршћени изнад греда: кровни/зидни панели, изолација, мембране за парну баријеру и компоненте за облагање/трепћење.
1. Мали магацин (распон ≤ 9м): кровне греде Ц140×50×2,0 + зидне греде Ц100×50×2,0; једноставне саг шипке; без прирубница.
2. Стандардна фабричка зграда (12–24 м): Ц160/Ц180 кровне греде + комплетан систем шипки и подупирача + кровне прирубнице.
3. Обалне области са јаким ветром / кровови свемирског оквира: дебљи челик Ц-пресека (2,2–2,5 мм), повећана густина савијања и потпуно учвршћење кровних прирубница.
Стандардно у унутрашњости: топло цинковање ≥ 80μм;
Обални (слани спреј): Топло цинковање ≥ 120 μм.
1. Хладно ваљани челични профили Ц профила имају структурно ефикасан попречни пресек, нудећи одличну чврстоћу на савијање и притисак, економичност материјала и високу носивост.
2. Глатке површине без ивица и прецизно пробијање олакшавају лако спајање и повезивање.
3. Уједначена својства материјала и добра жилавост; отпоран на увијање и деформације.
4. Претходно избушене рупе омогућавају директну монтажу на лицу места, значајно скраћујући време изградње.
5. Компатибилан са разним кровним и зидним облогама; основни профил оквира за зграде од лаких челика.
Cold-formed thin-walled sections weigh only about one-third of hot-rolled channel steel for the same load-bearing capacity. This significantly reduces loads on steel beams, columns, and foundations, as well as the total steel tonnage required for the structure. In contrast, concrete purlins are extremely heavy and unsuitable for space frames or long-span light steel roofs.
Компоненте се производе на фиксне дужине; Монтажа на лицу места користи метод суве градње са вијчаним спојевима, елиминишући потребу за сечењем или заваривањем на лицу места. Насупрот томе, дрвене греде захтевају рендисање и третман за заштиту, док бетонске греде захтевају оплату, ливење и очвршћавање – што резултира значајном разликом у временским роковима изградње.
Унутра увијена ивица челика Ц-пресека омогућава једноставну уградњу полуга за вучу и стезача за колена, стварајући робустан структурални систем са супериорном отпорношћу на бочно увијање и оптерећење ветром/снегом у поређењу са једноставним угаоним челичним гредама.
Цела секција је топло поцинкована, обезбеђујући уједначен, херметички непропусни премаз цинка (80 μм за унутрашње области, 120 μм за приобалне регионе) који је отпоран на корозију од кише и влаге. Супротно томе, сирово дрво је склоно труљењу и пуцању, док стандардни челик од црног гвожђа захтева високе трошкове одржавања за периодично фарбање.
Рупе се могу избушити директно у мрежи на лицу места за водоводне и електричне водове, елиминишући потребу за трасирањем око греда или греда и резултирајући чистим, ефикасним распоредом. Насупрот томе, дебели зидови челичног канала отежавају бушење, а бетонске греде се не могу произвољно бушити.
Материјали се могу сећи и спајати на лицу места за поновну употребу током проширења фабрике или модификација локација врата и прозора, а челик се 100% може рециклирати. Дрвене и бетонске греде, међутим, обично постају грађевински отпад након рушења.
Произведен непрекидним обликовањем ваљака, јединични трошак је нижи од топловаљаног челичног челика или обрађеног масивног дрвеног греда, што га чини најекономичнијим избором оквира за омотаче индустријских зграда.
Хладно ваљани челични профили Ц профила имају равне крајеве, што их чини погодним за зидове и кровове кратког распона са једноставним спајањем на лицу места.
Челик З-пресека је дизајниран за преклопљене, распоређене спојеве, што га чини погодним за кровове дугог распона.
1. Вруће ваљани челик за канале: тешка властита тежина, скуп материјал и неекономичан;
2. Дрвене греде: запаљиве и склоне труљењу; не испуњава стандарде заштите од пожара;
3. Бетонске греде: Тешке и споре за уградњу; у великој мери угашен у челичној конструкцији.
Сирови материјал: вруће поцинкована челична трака (К235). Инспекције обухватају дебљину премаза цинка, дебљину траке и границу течења. Уобичајене дебљине зида: 1,8/2,0/2,2/2,5 мм. Захтеви за премазивање цинком: ≥80 μм (у унутрашњости) и ≥120 μм (приобално). Челична трака не сме да има љуштене, непремазане мрље или увијене ивице.
Челични калем подигнут на одмотавач → трака спљоштена → уведена у јединицу за формирање (опремљена системом за праћење/поравнање ради спречавања одступања материјала).
Челична трака пролази кроз више сетова ваљака за формирање, постепено се савијајући да би формирала мрежу, горњу и доњу прирубницу и унутрашње усне. Стандардни профил Ц-пресека (нпр. Ц80/Ц100/Ц140/Ц160/Ц180/Ц200) се производи у једном пролазу.
Изрежите на потребну дужину пројекта помоћу хидрауличне летеће тестере на мрежи; резана ивица је глатка и без деформација.
Рупе за вијке и округле рупе за саг шипке се пробијају на крајевима или мрежи готовог производа за накнадну монтажу и причвршћивање.

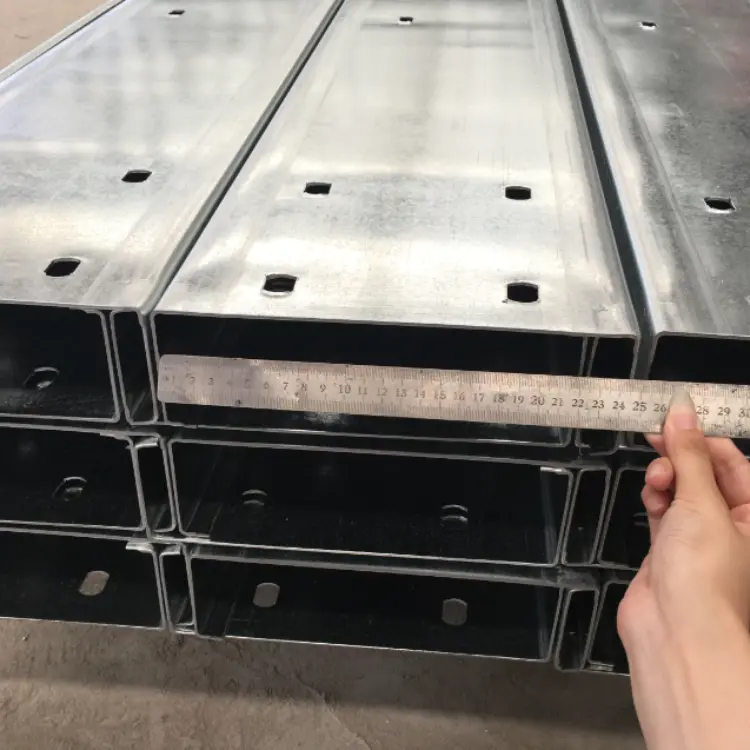

1. Измерите висину пресека, ширину прирубнице, димензије ивице и дебљину зида;
2. Прегледајте има ли савијања, увртања или оштећења цинк премаза; одвојите неусаглашене ставке.
Уредно слагати и скупљати производе исте спецификације; етикета са моделом, дебљином и дужином; спаковати на дрвене палете за складиштење.
1. Равне/дијагоналне шипке за савијање: округло сечење челика → ваљање навоја;
2. Подупирачи: Сечење заварене цеви;
3. Протеге за колена и греде: ЦНЦ сечење, савијање и поцинковање челичних плоча.
1. Заварите греде за челичне греде/стубове;
2. Подигните хладно ваљане челичне греде Ц пресека на положај и причврстите их за клинове;
3. Инсталирајте саг шипке и подупираче за рукаве; поставити стрешне кочнице (колена) за кров.
1. Материјал: К235Б хладно ваљана топло поцинкована челична трака
2. Дебљина поцинкованог премаза
Стандардне унутрашње области: ≥80μм
Зоне обалне или хемијске корозије: ≥120μм
Ц160×60×20, Ц180×60×20, Ц200×60×20, Ц220×70×20, Ц250×75×20, Ц280×80×20, Ц300×80×20; Дебљина: 1,8–3,0 мм.
1. Граница течења: ≥235 МПа
2. Коефицијент линеарне експанзије: 1,2×10⁻⁵/℃ (компатибилан са термичком експанзијом челичних лимова обложених бојама)
1. Саг штапови
Равне/дијагоналне шипке за савијање: φ10 или φ12 К235 округли челик; крајеви су ваљани навојем и топло поцинковани.
Навлаке подупирача: Φ32×2.0 заварене цеви; кроз унутрашњост пролази тања округла челична шипка ради затезања.
Систем саг штапа је обавезан за распоне греда >4 м.
2. Носачи за кровове (специфични за кров)
Изрезани од малих Ц-профила или угаоног челика; дебљина одговара греди или је 1,8 мм; један крај се повезује са гредом, а други са челичном гредом како би се спречило превртање греде.
3. Прикључне компоненте
Битве за греде: 3,0–5,0 мм топло поцинкована челична плоча; Вијци за причвршћивање: М12 или М14 топло поцинковани вијци.
1. Мала складишта (распон ≤ 9м, узак размак између стубова): Кров Ц140×50×2,0; Зид Ц100×50×2.0
2. Стандардне фабричке зграде (распон 12–24м, размак између стубова приближно 6–7м): кров Ц160/Ц180 (дебљина зида 2,0–2,2 мм); опремљен пуним комплетом саг шипки и прирубничким подупирачима
3. Обалне зоне јаког ветра: Дебљи гредови (дебљина зида 2,2–2,5 мм); саг шипке постављене у ближим интервалима
4. Велике фабричке зграде (размак између стубова > 7м): кров Ц200, Ц220, Ц250, Ц280, Ц300 (дебљина зида 2,0–3,0 мм); опремљен пуним комплетом саг шипки и прирубничким подупирачима
