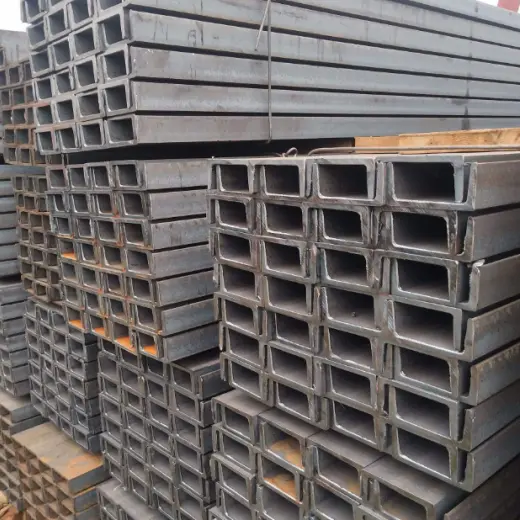

Топло ваљани челични профили за кровове

Топло ваљани челични канали за кровове служе као носиви конструкцијски елементи за тешке услове за кровове и зидове. За разлику од хладно обликованих Ц- или З-профила танког зида, они су формирани као једна, интегрална јединица директно од топло ваљаног челика. Овај процес елиминише унутрашња напрезања повезана са хладним обликовањем и обезбеђује уједначену дебљину по целој мрежи и прирубницама, што их чини идеалним избором за замену када је капацитет носивости лаких челичних гредица недовољан.

Обим производа и усклађеност са националним стандардима

1. Основни стандарди усклађености

Усклађеност са сировинама: девичански топло ваљани челични канали за кровове су ваљани у строгом складу са националним стандардом ГБ/Т707; употреба рециклираних/поновно ваљаних нестандардних материјала је забрањена, а прекомерно негативно одступање дебљине зида је строго спречено.

Обрада готових производа: Челик од девичанског канала се подвргава сечењу фиксне дужине, ослобађању од напрезања, прецизном пробијању мреже и уклањању ивица на крајњој страни; механичка својства топло ваљаног основног материјала остају непромењена, са обрадом ограниченом на прецизну завршну обраду за монтажу.

2. Оперативна подобност

Погодне примене: Подножје од челичних или бетонских прстенастих греда, кровови са тешким оптерећењем, висеће платформе за кровну опрему, помоћни објекти за високе температуре у топионицама и реновирање старих порталних конструкција са крутим оквиром.

Забрањене примене: Стандардне нове фабричке зграде са малим оптерећењем (распони испод 15м) и кровови са стрмим нагибом са континуираним преклапањем; ови сценарији нуде лошу исплативост и структурну подобност.

3. Фабрички примењена антикорозивна класификација

Унутрашње суво окружење/окружење без прашине: Пескарење/уклањање рђе праћено композитним премазом боје.

Спољна влажна/обална/хемијска средина: Топло цинковање за дуготрајну заштиту од корозије.

Комплетна набавка производа

1. Основне спецификације залиха за топло ваљане челичне каналне греде

Бр. 8 канални челик: 80×43×5 мм (примарни материјал за мање пројекте реновирања)

Бр. 10 канални челик: 100×48×5,3 мм (примарни материјал за опште кровове са тешким оптерећењем)

Бр. 12 канални челик: 120×53×5,5 мм (специјализовано за платформе опреме и подручја са великим снегом)

2. Компоненте бочне стабилности

Округле челичне споне: Φ12, Φ14 К235 вруће поцинковани округли челик са навојем ваљаним крајевима; због велике тврдоће челичне мреже канала, бушење на лицу места је забрањено — рупе за вијке морају бити фабрички припремљене.

Подупирачи рукава: Φ32×2.0 заварена челична цев; користи се за чврсти угаони ослонац дијагоналних вучних шипки ради супротстављања локалном напрезању смицања.

Кровни коленасти колена: Л40×4 или Л50×5 челик са једнаким углом; повезује греде са главним гредама да би се одупирао превртању изазваном усисом ветра.

3. Подржите компоненте за повезивање

Битве за греде: 3,0–5,0 мм топло ваљана челична плоча (резана и савијена) са претходно избушеним рупама за вијке.

Вијци за причвршћивање: М14 или М16 топло поцинковани вијци високе чврстоће; димензионисане тако да одговарају отворима за уградњу великог пречника у челичном каналу.

4. Компатибилни материјали за облагање горњег крова

Директна компатибилност: стандардни челични лимови у боји стајаћих шавова, челични кровни панели у боји лајсана и изолациони слојеви стаклене/камене вуне.

Одговарајућа облога/обликовање: поклопци слемена, опшивке надстрешнице и облоге за дилатацију крова.

Опције конфигурације засноване на специфичним сценаријима апликације

1. Конфигурација за реновирање старих фабричких зграда малог распона

Главни избор материјала: топло ваљани челични профил бр. 8 (стандардне дужине 6–9 м).

Помоћни материјали: Φ12 једноредне једноставне споне; нема додатних протеза за колена.

Антикорозивни третман: пескарење степена Са2.5 + епоксидни прајмер + два слоја завршног премаза (дебљина филма ≥80 μм).

Важећи услови: Оптерећење крова ≤0,8 кН/м²; нема суспендоване опреме; суви копнени региони.

2. Конфигурација за тешке кровове и платформе за одржавање опреме

Главни избор материјала: бр. 10 или бр. 12 задебљани канални челик; размак међу гредама смањен по потреби. Помоћни материјали: Φ14 блиско распоређене вучне шипке; угаоне челичне протезе за колена постављене на 100% локација греда.

Третман против корозије: фарбање спрејом за унутрашњу употребу; топло цинковање за спољашњу употребу.

Применљиви услови: Кров подржава додатна оптерећења као што су вентилатори, фотонапонски системи или саобраћај особља за одржавање.

3. Конфигурација за обална подручја (висок салинитет/влажност)

Избор материјала: величине у распону од бр. 8 до бр. 12 (одабира се на основу захтева).

Стандард за заштиту од корозије: Колекционари, споне, колена и носачи греда имају дебљину поцинкованог премаза од ≥120 μм како би се елиминисала галванска корозија између компоненти.

Детаљи уградње: Антикорозивне заптивке се постављају између носача греда и главних греда како би се прекинуо пут за електрохемијску корозију.

Поређење перформанси са хладно обликованим Ц/З профилима

1. Максимална отпорност на оптерећење и удар

Вруће ваљани челични канали за кровове: Топло ваљани основни материјал има уједначену дебљину зида и нема преосталог напрезања од хладног обликовања; издржава бочне ударе тешких предмета и концентрисано оптерећење снега без извијања или удубљења секција.

Ц/З греде: танких зидова и хладно обликованих; концентрисана оптерећења која прелазе границе изазивају тренутно савијање или кидање, што их чини непогодним за вешање опреме.

2. Стабилност деформације у условима високе температуре/пожаре

Челични профили канала: Густо ваљани основни материјал; при краткотрајном излагању температурама до 400°Ц не долази до бочног увртања, што их чини погодним за котларнице и топионице.

Ц/З греде: Топлотни напон се брзо ослобађа у деловима са танким зидовима, што доводи до лаког бочног извијања и колапса; често не прође инспекције противпожарне безбедности.

3. Погодност измена на лицу места

Челични профили канала: довољна дебљина мреже омогућава произвољно бушење и заваривање носача цевовода без угрожавања укупне носивости секције.

Ц/З греде: Једна рупа пречника већег од 12 мм значајно смањује чврстоћу на савијање, озбиљно ограничавајући будуће модификације.

4. Урођена ограничења и изборни компромиси

Ограничења у погледу цене и сопствене тежине: За исти распон, сопствена тежина је преко 60% већа од челика Ц-пресека, што повећава трошкове изградње главне греде и темеља за 12%–15%.

Ограничења конструкције: Равне прирубнице спречавају преклапање за веће дужине, што их чини неприкладним за континуиране носеће конструкције на крововима са стрмим нагибом.

Процес контроле квалитета од краја до краја

1. Верификација сировина пре уласка

Визуелна инспекција: Проверите да ли се челични канали увијају, напукнута прирубница, деформација ивица/углова и раслојавање површине.

Провера параметара: Дебљина мреже и толеранције ширине прирубнице проверите на лицу места; верификује сертификате о квалитету млинског материјала; спровести поновно спектрално тестирање за челик К235Б.

2. Прецизна обрада топло ваљаних челичних каналних греда за кровове

Резање по дужини: Прецизно сечење плазмом; одступање од перпендикуларности реза ≤ 1мм.

Пробијање за ублажавање напрезања: Постављање рупа ≥ 1,5 пута већи од пречника рупе од прирубнице; избегавајте централну зону која је слаба од напрезања да бисте спречили кидање под оптерећењем.

Брушење крајњег дела: Уклоните неравнине са исечених ивица и рупа како бисте спречили оштећење антикорозивног премаза током транспорта и повреде особља за монтажу.

3. Двострука завршна обрада против корозије

Пут наношења боје: Пескарење (Са2.5) за уклањање рђе → отпухивање прашине → прскање епоксидним прајмером → двослојно прскање горњег премаза → очвршћавање на температури околине 72 сата.

Пут топлог цинковања: кисело кисељење/одмашћивање → испирање водом → потапање у флукс → топло цинковање на 450–460°Ц → ваздушно хлађење/пасивација → млевење површинских чворова цинка.

4. Завршна фабричка инспекција и паковање

Димензиона и геометријска инспекција: Потпуна провера правости, увијања/прогиба и размака рупа.

Провера на месту против корозије: Провера дебљине на лицу места коришћењем фолије боје и мерача дебљине слоја галванизације.

Складиштење и паковање: Паковање челичних палета; означавање са спецификацијама модела, материјала и антикорозивне заштите; амбалажа отпорна на влагу стретцх-врап за поморски транспорт.

Национални стандардни механичка својства и стварни параметри попречног пресека

1. Механички параметри основног материјала

Материјал: К235Б топло ваљани угљенични конструкциони челик

Механичка чврстоћа: Граница течења ≥ 235 МПа; затезна чврстоћа 375–500 МПа

Коефицијент термичке експанзије: 1,2 × 10⁻⁵/°Ц; експанзионе празнине потребне за кровове дугог распона

2. Квантитативни антикорозивни параметри

Антикорозивна заштита на бази боје: Укупна дебљина композитног премаза ≥ 80 μм

Топло цинковање: ≥ 80 μм за стандардне унутрашње области; ≥ 120 μм за обалне или хемијске корозивне зоне

ФАК

1. Могу ли топло ваљани челични канали за кровове заменити греде у облику слова З за кровове са стрмим нагибом?

Одговор: Не. Челик за канале има равне прирубнице, што узрокује ексцентрично оптерећење на косим крововима и спречава континуирано ношење оптерећења кроз преклапање; ово чини греде веома склоним превртању током времена, тако да су погодне само за равну уградњу.

2. Да ли помоћне компоненте за приобалне пројекте захтевају одвојено цинковање?

Одговор: Да. Потенцијалне разлике између различитих челичних материјала убрзавају корозију; ХАИСХЕНГ стандардно примењује стандард за галванизацију од 120 μм на све помоћне компоненте, тако да купци не морају да их набављају одвојено.

3. Која је разлика између бушења рупа на лицу места и фабричког претходног бушења за канални челик?

Одговор: Бушењу на лицу места недостаје ослобађање од стреса, стварајући висок ризик од кидања мреже; Фабричко претходно бушење прати националне стандарде за размак рупа без угрожавања носивости конструкције и обавезан је захтев за пројекте у иностранству.
