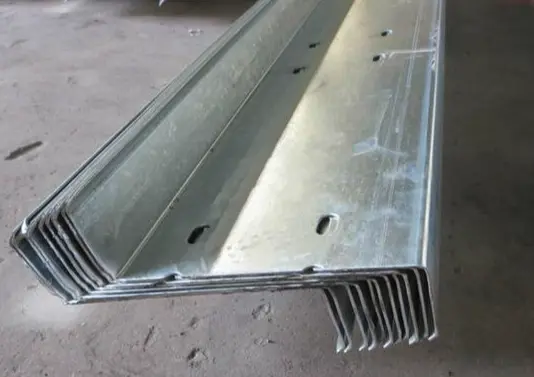

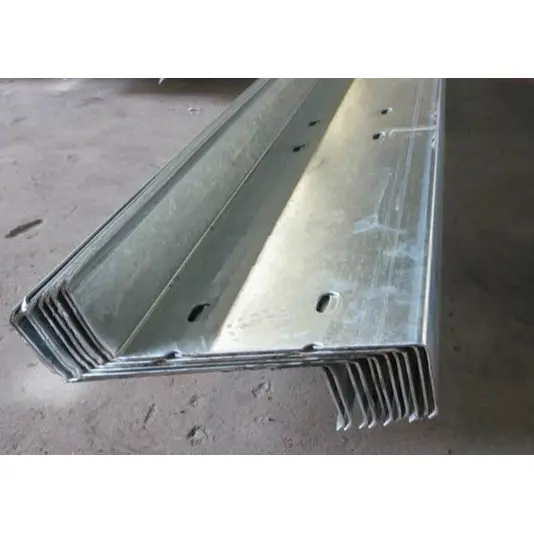

Хладно ваљани челични оквири З пресека

ХАИСХЕНГ-ови хладно ваљани челични профили З-профила су профили са танким зидовима који носе оптерећење посебно пројектовани за кровове са косим челичним конструкцијама. За разлику од конвенционалних греда Ц-пресека, њихова нагнута структура прирубница омогућава преклапање од краја до краја како би се формирала континуирана носива греда, значајно повећавајући носивост крова уз смањење потрошње челика. Као добављач челичних конструкција на једном месту, нудимо више од профила З-пресека; пружамо свеобухватна решења за греде прилагођена факторима као што су фабрички распон, локална оптерећења ветром и приобална окружења са сланим прскањем. Управљамо свиме, од квалитета сировог материјала и штанцања на линији, до пакетне испоруке свих пратећих додатака, на тај начин решавајући уобичајене инжењерске проблеме—као што су неусклађеност димензија, недоследни стандарди за заштиту од корозије и структурна неадекватност током монтаже на лицу места—који настају када се профили и прибор набављају одвојено.

Дефиниција производа и обим примене

1. Материјал и процес:

Ове хладно ваљане челичне греде З пресека се производе од К235Б топло поцинковане челичне траке користећи потпуно аутоматизовану линију за хладно обликовање за континуирано ваљање, што резултира стандардним танкозидним, лаким челичним профилом са попречним пресеком у облику слова З.

2. Примарна примена:

Постављени изнад главних кровних греда, они подржавају пуно оптерећење профилисаног челичног лима и изолационих слојева крова, преносећи ова оптерећења на главну челичну конструкцију. Они се широко користе у фабричким зградама порталних оквира и крововима дугог распона.

3. Кључне структурне карактеристике:

Дизајнирани са прирубницама које се нагињу у супротним смеровима, крајеви се могу директно преклапати (помакнути) како би се продужила дужина, стварајући континуирани систем греда са више распона; ово нуди супериорну укупну отпорност на савијање у поређењу са гредицама Ц-пресека.

4. Ограничења употребе:

Конфигурације са косим прирубницама нису погодне за вертикалну монтажу спољашњих зидних панела; Ц-профили су стандардни избор за носеће зидне обруче, док се З-пресеци ретко користе за зидове.

5. Стандард за заштиту од корозије основног материјала:

Топло цинковање је стандардни процес; дебљина премаза мора бити ≥80μм за стандардне индустријске локације у унутрашњости и ≥120μм за приобална или хемијски корозивна подручја.

Комплетна конфигурација пакета снабдевања

1 Главне спецификације З-секције

Стандардна ознака пресека: висина × прирубница × ивица (В × Б × Ц)

Стандардни модели: З140×50×20, З160×50×20, З180×60×20, З200×70×20, З220×75×20, З250×75×20, З280×80×20, З300×80×20

Уобичајени опсег дебљине зида: 1,8 мм, 2,0 мм, 2,2 мм, 2,5 мм; 3,0 мм тешке верзије доступне за прилагођене пројекте.

2 компоненте бочне стабилности

1). Саг шипке: вруће поцинковани округли челик (Φ10, Φ12); доступан у равним и дијагоналним типовима за ограничавање бочног померања З-секција и спречавање увртања или нестабилности под великим оптерећењима ветром.

2). Подупирачи: Топло поцинковане заварене цевне навлаке (Φ32×2,0); инсталиран на прелазним тачкама дијагоналних саг шипки како би се обезбедила чврста подршка, обезбеђујући да се шипке не деформишу под оптерећењем.

3). Кровне прирубнице: челик са малим углом или мале компоненте Ц-пресека; фиксиран за гред З-пресека на једном крају и заварен за челичну греду крова на другом. Они су отпорни на превртање греде изазвано јаким усисом ветра; уградња пуног крова је обавезна за индустријске објекте са распонима већим од 18 метара.

3 Специјализована додатна опрема за структурно повезивање

1). Битве за греде: вруће поцинковане челичне плоче (дебљине 3,0 мм–5,0 мм) унапред заварене на горњу површину главне кровне греде; служе као основа за сидрење греда З-пресека.

2). Завртњи за спајање: М12 или М14 топло поцинковани вијци високе чврстоће који се користе за причвршћивање крајева греда који се преклапају.

4 компатибилна материјала за горњи кров

Горња површина хладно ваљаних челичних профила З је компатибилна са 470/475 кровним плочама са стојећим шавовима и стандардним профилисаним челичним лимовима обложеним бојама. Такође подржава комплетан систем кровног ограде који укључује топлотну изолацију, ПЕ прозрачне мембране и гребене.

Стандардизоване шеме конфигурације греда по сценарију

1 стандардна фабричка зграда са средњим распонима (испод 15 м)

Користи модел З160×50×20 са дебљином зида од 2,0 мм; има стандардно распоређене шипке за савијање и локализоване стезнике за колена само на средини крова; погодна за унутрашња, обична прерађивачка складишта без значајне ерозије ветром.

2 зграде фабрике челичних конструкција великог распона (18м–30м)

Користи моделе З180 и З200 са дебљином зида од 2,0 мм–2,2 мм; има комплетан распоред равних и дијагоналних шипки за савијање дуж целе дужине и колена преко целог распона да издрже сопствену тежину крова и јак притисак ветра.

3 приобалне области са јаким ветром и кровови великог распона

Користи задебљане профиле З-пресека (2,2 мм–2,5 мм) са ближим размаком шипки и носачима за колена постављеним по целом крову; дебљина слоја за галванизацију је повећана на 120 μм да би се одупрла корозији морске соли и налетима јаког ветра.

Челик З-пререза ​​наспрам челика Ц-пререза

1. Разлике у структури попречног пресека:

Хладно ваљане челичне греде З пресека имају нагнуте прирубнице, омогућавајући крајевима да се преклапају и формирају континуалну структуру греде; Челичне греде Ц-пресека имају равне прирубнице које се могу спојити само чеоно, што резултира једноставно подупртим конструкцијским понашањем.

2. Сценарији примене:

Челик З-пресека је погодан за нагнуте кровове и апликације великих распона; Челик Ц-пресека се обично користи за фабричке зидне појасеве и кровове са распонима од 12 метара или мање.

3. Структурне перформансе:

Са идентичним димензијама попречног пресека, челик З-пресека доживљава мање моменте савијања у средини распона, омогућавајући веће растојање крова са једним распоном.

Пет основних практичних предности

1. Структурна погодност за косих кровова:

Косе прирубнице су природно поравнате са нагибом крова, држећи горњу површину греде паралелно са кровном плочом; ово обезбеђује вертикални, уједначен пренос оптерећења и елиминише ексцентрично оптерећење.

2. Ефикасна инсталација преклапања:

Прирубнице на оба краја профила могу се директно преклапати како би се продужила дужина без додатних плоча за спајање; једноставно завртње завршава проширење, значајно смањујући време изградње крова.

3. Супериорна бочна стабилност:

Секција нуди високу укупну бочну крутост и јаку отпорност на бочни притисак и торзиону деформацију, обезбеђујући да кров остаје стабилан током јаких ветрова.

4. Лагана и уштеда материјала:

За исти распон крова и захтеве оптерећења, челик З-пресека омогућава мање попречне пресеке или тање зидове, смањујући количину челика који се користи по јединици површине и снижавајући оптерећење главног челичног оквира.

5. Погодна монтажна монтажа:

Рупе за вијке за спајање су претходно избушене у фабрици; Инсталација на лицу места захтева само уметање и затезање вијака – елиминишући потребу за бушењем на лицу места – што резултира сигурним спојевима и минималним грађевинским отпадом.

Кључни диференцијатори у односу на конкурентске производе

1. Континуирано понашање греде: Уштеда материјала за дуге распоне

Када се преклапају, челичне греде хладно ваљаног З пресека формирају непрекидну греду са више распона, ефикасно смањујући моменте савијања средњег распона. Под идентичним условима оптерећења и распона, мање спецификације профила се могу користити у поређењу са челиком Ц-пресека, смањујући укупне трошкове набавке челика. Насупрот томе, челик Ц-пресека се обично ослања на спојеве једноставног распона; апликације са великим распоном захтевају веће попречне пресеке, што резултира већом потрошњом материјала.

2 Супериорна чврстоћа на савијање

С обзиром на идентичну висину и дебљину зида, З-пресек нуди већи момент инерције дуж своје јаке осе у поређењу са челиком Ц-пресека. Пружа супериорну вертикалну носивост и отпорност на јак снег и јаке ветрове, што га чини пожељним избором за приобалне пројекте и конструкције оквира великог распона.

3 Савршено погодно за кровове са стрмим нагибом

Коша конструкција прирубнице је природно компатибилна са косим крововима, обезбеђујући стабилан ослонац без ризика од једностраног, неподржаног оптерећења које се често налази код Ц-програма; равне прирубнице Ц-секција могу изазвати ексцентрицитет оптерећења на стрмим падинама, што доводи до скретања и деформације током времена.

4 значајне предности у погледу укупних трошкова

Коришћење челика З-пресека за кровове великог распона омогућава смањење спецификација профила и укупне потрошње челика. Његова сопствена тежина је далеко мања од тежине традиционалног топло ваљаног челичног канала; превелика тежина челичног канала не само да повећава трошкове материјала већ и повећава трошкове главних греда и конструкције темеља, због чега је топло ваљани челик за канале у великој мери уклоњен за кровне греде у савременим индустријским зградама од лаког челика.

5 двоструких предности: отпорност на корозију и конструкција дугог распона

Произведен интегрисаним процесом топлог цинковања, испуњава двоструке антикорозивне стандарде (80 μм за унутрашње области, 120 μм за приобалне регионе), обезбеђујући отпорност на рђу током дуготрајне употребе на отвореном. За дугачке распоне крова, секције се могу директно преклопити како би се продужила дужина без сегментног спајања, што резултира много већом укупном брзином уградње у поређењу са чеоним спојевима потребним за Ц-секције.

6 Резиме поређење са конкурентским производима

1). Греде Ц-пресека: Користите једноставно подупрту структуру чеоног зглоба; погодан за фабричке зидне системе и кровове малих распона (испод 15м).

2). Вруће ваљани канални челик: Велика сопствена тежина и висока цена; ретко се користи у системима омотача од лаког челика.

3). Греде З-пресека: Омогућавају преклоп, континуирано носивост и нуде одличну отпорност на савијање; посебно дизајниран за кровове са стрмим нагибом и великим распонима.

Стандардизовани фабрички процес хладног обликовања

1 Инспекција улазних сировина

Сирови материјал за хладно ваљане челичне греде З пресека је К235Б топло поцинкована челична трака. Свака серија се по доласку проверава за дебљину траке и дебљину слоја поцинчавања; превлака цинка мора бити најмање 80 μм за унутрашње примене и 120 μм за приморске. Површина се проверава због недостатака као што су непремазане мрље, љуштење, чврсте кривине или огреботине; неусаглашени материјали се одмах стављају у карантин и искључују из производње. Стандардне дебљине зидова у производњи укључују 1,8 мм, 2,0 мм, 2,2 мм и 2,5 мм.

2 Одмотавање, нивелисање и храњење

Челични калемови се подижу на сталак за утовар, а одмотавач ослобађа траку. Опрема за нивелисање елиминише напрезање у намотавању, док је јединица опремљена двостраним фотоелектричним системом за корекцију како би се спречило неусклађеност напајања и обезбедиле уједначене димензије попречног пресека.

3 Континуирано хладно обликовање (основни процес)

Више комплета ваљака за формирање прогресивно савијају челичну траку, котрљајући З-облик—са косим прирубницама и увијеним уснама—у једном пролазу. Процес омогућава масовну производњу пуног стандардног опсега од З140 до З300; фиксни алати осигуравају контролне толеранције димензија.

4 летећа тестера са серво погоном за прецизно сечење по дужини

Материјал се прецизно сече онлајн на дужине које захтева пројекат купца. Хидраулична летећа тестера даје чист, гладак рез, избегавајући деформацију попречног пресека услед гњечења или прекомерних неравнина.

5 Пробијање на крају круга

Рупе за вијке су избушене на оба краја профила како би се олакшало преклапање на лицу места и вијцима. Стандардизован размак рупа елиминише потребу за додатним бушењем током уградње.

6 Завршна инспекција производа

1). Стварно мерење висине пресека, ширине прирубнице, димензија ивица и дебљине зида ради верификације усклађености са спецификацијама поруџбине;

2). Инспекција за недостатке као што су бочно савијање, увијање или оштећење поцинкованог премаза; неисправни производи се сортирају за прераду.

7 Организирано пакирање и паковање

З-профили идентичног модела, дебљине зида и дужине су повезани заједно. Дрвене палете су постављене на дно ради заштите, а залепљене су идентификационе налепнице које наводе модел, дебљину зида, појединачну дужину, количину пошиљке и одговарајући назив пројекта.

8 Истовремена обрада и паковање помоћних компоненти

Комплетни сетови помоћних компоненти се обрађују истовремено: вучне шипке се производе резањем Φ10/Φ12 округлог челика, ваљањем навоја на оба краја и применом топлог цинковања; подупирачи се израђују резањем и обрадом заварене цеви Φ32×2,0; а носачи за надстрешнице и греде се производе савијањем. Све компоненте се подвргавају поцинчавању, сортирају се и пакују у кутије и испоручују се у истој серији као и З-профили.

9 Стандардизоване процедуре инсталације на лицу места

1). Заварите и причврстите вруће поцинковане греде на горњој површини челичних греда крова;

2). Преклопите крајеве З-профила у поређаном распореду, уметните и затегните завртње М12/М14 да бисте формирали непрекидну носећу греду;

3). Инсталирајте равне и дијагоналне вучне шипке, користећи подупираче за рукаве за јачање бочне стабилности; Инсталирајте подупираче за кровове дугог распона.

Кључне спецификације перформанси

1 Спецификације сировина

1). Категорија материјала: К235Б вруће поцинкована челична трака

2). Стандард за галванизацију: ≥80μм за стандардне унутрашње области; ≥120μм за приобалне регионе и хемијске индустријске зоне

3). Стандардне дебљине зида: 1,8 мм, 2,0 мм, 2,2 мм, 2,5 мм; Верзија за тешке услове рада од 3,0 мм доступна је на захтев

4). Механичке особине: Граница течења ≥235 МПа; опсег затезне чврстоће 375 МПа–500 МПа

2 Комплетан опсег спецификација попречног пресека (В × Б × Ц)

З140*50*20, З160*50*20, З180*60*20, З200*70*20, З220*75*20, З250*75*20, З280*80*20, З300*80*20

Напомена о употреби: челични производи З-пресека се препоручују искључиво за примену на носивим крововима; не препоручује се употреба као зидне греде. 3 Референца за теоријску јединичну тежину уобичајених модела (кг/м)

- З160×50×20: 2,0 мм ≈ 4,58 кг/м; 2,2 мм ≈ 5,03 кг/м

- З180×60×20: 2,0 мм ≈ 5,21 кг/м; 2,2 мм ≈ 5,72 кг/м

4 Техничке спецификације за комплетне комплете прибора

1. Саг шипке: Φ10, Φ12 К235 топло поцинковани округли челик; крајеви имају ваљане нити;

2. Навлаке подупирача: Φ32×2.0 бешавне челичне цеви;

3. Протези за колена: 1,8 мм–2,0 мм мали челик Ц-пресека или угаони челик; битне компоненте за кровове са јаким ветром;

4. Прибор за спајање: битве за греде од топло поцинковане челичне плоче дебљине 3,0–5,0 мм; Вијци за причвршћивање су М12/М14 топло поцинковани вијци високе чврстоће.

5 Критеријуми за избор на основу сценарија апликације

1. Кровови малог до средњег распона (распон ≤ 15м): З160×50×20, дебљина зида 2,0 мм;

2. Фабричке зграде великог распона (18–30м): модели З180 или З200, дебљина зида 2,0–2,2 мм; саг шипке постављене преко целог распона; носачи надстрешнице постављени континуирано дуж крова;

3. Приобална подручја са јаким ветровима и корозивним срединама: Изаберите 2,2–2,5 мм дебље профиле; смањити размак за уградњу саг шипке; повећати дебљину слоја галванизације на 120μм.

6 Кључне структурне карактеристике

Нагнуте прирубнице омогућавају преклапање од краја до краја, стварајући континуални структурални систем греда; за исте димензије попречног пресека, челичне греде од хладно ваљаног З пресека нуде супериорну отпорност на савијање у поређењу са челиком Ц-пресека, што их чини погодним за све пројекте кровова великих распона, косих челичних конструкција.

ФАК

1. П: Како да разликујем и бирам између челика З-пресека и челика Ц-пресека?

О: Користите челик Ц-пресека за кровове кратког распона (испод 15 м) и носеће фабричке спољашње зидове; дати предност челику З-пресека за кровове са косим крововима, фабричке зграде великог распона (преко 18 м) и кровове просторних оквира у ветровитим обалним областима.

2. П: Како се обезбеђује заштита од корозије за челик З-пресека у обалним пројектима?

О: Поруџбине за приобалне регионе се производе помоћу вруће поцинкованих челичних трака дебљине 120 μм; све додатне компоненте — као што су шипке за савијање, гредице и подупирачи — подлежу истом тешком процесу галванизације како би се спречило да зарђају пре главних структурних делова.

3. П: Да ли нудите сечење по мери и испоручујете комплетан сет прибора за отпрему?

О: Подржавамо сечење на било коју одређену дужину. Потпуни пакет додатне опреме—укључујући шипке за савијање, подупираче, подупираче за надстрешницу, греде и спојне завртње—може се ускладити са специфичним фабричким захтевима распона и оптерећења ветром и испоручити заједно у једном контејнеру.

4. П: Да ли се челик З-пресека може користити директно као зидне греде?

О: Не препоручује се; нагнуте прирубнице отежавају монтажу вертикалних зидних панела у равни. Челик Ц-пресека је стандардни избор за носеће зидне греде.
