Како кружна шупља челична цев може побољшати структурне перформансе и ефикасност изградње

ХАИСХЕНГпружа инжењерскиКружна шупља челична цевна колонарешења за челичне зграде, индустријске објекте, стадионе, шеталишта, мостове, надстрешнице и монтажне конструкције. Произведени од конструкцијског челика К235Б или К355Б, ови стубови комбинују кружни носећи профил са флексибилним спојем и могућностима заштите од корозије за захтевне конструкцијске примене.

Кружна шупља челична цевна стуба је вертикални конструктивни елемент дизајниран да пренесе оптерећења са надградње на њен темељ. Његов шупљи кружни пресек обезбеђује уравнотежену расподелу оптерећења, јаку аксијалну компресију, отпор на торзију и релативно ниску отпорност на ветар. У зависности од захтева пројекта, стубови могу бити произведени од бешавних или заварених челичних цеви и прилагођени основним плочама, укрућењима, спојним плочама, прирубницама, прибором за подизање и заштитним премазима. Овај чланак објашњава њихову конструкцију, кључне спецификације, производни процес, предности, примене и разматрања избора.

Садржај

1. Шта је кружна шупља челична цевна колона?
2. Како је конфигурисана кружна шупља челична цевна колона?
3. Које су главне структурне предности?
4. Које спецификације купци треба да процене?
5. Како се производе кружне шупље челичне цеви?
6. Где се користе округле шупље челичне цеви?
7. Како се то пореди са другим челичним стубовима?
8. Како купци треба да изаберу праву колону?
9. Често постављана питања
10. Зашто радити са професионалним произвођачем?

Шта је кружна шупља челична цевна колона?

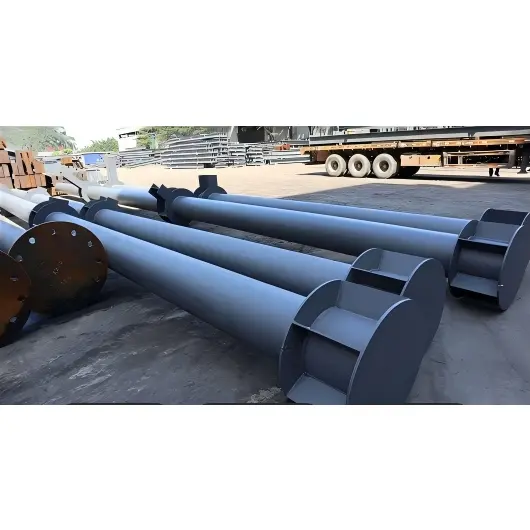

Кружна шупља челична цевна колона је вертикална носива конструкцијска компонента шупљег цилиндричног попречног пресека. Обично се производи од угљеничног конструкцијског челика или нисколегираног челика и може се производити или као бешавна цев или као ваљана и заварена цев.

За разлику од чврсте челичне колоне, шупља конфигурација смањује непотребан материјал док одржава јак структурални профил. Кружна геометрија распоређује напрезање по обиму и пружа конзистентан отпор без обзира на правац оптерећења. Ово чини дизајн посебно корисним тамо где стубови могу искусити комбиновану аксијалну компресију, савијање, торзију, оптерећења ветром или ексцентричне силе.

Типична спецификација се изражава каоφД × т × Л, где Д представља спољашњи пречник, т представља дебљину зида, а Л представља дужину стуба. На пример, φ219 × 8 × 6000 означава спољашњи пречник од 219 мм, дебљину зида од 8 мм и дужину од 6 м.

Како је конфигурисана кружна шупља челична цевна колона?

Стуб структуралне цеви је више од челичне цеви. За многе пројекте, комплетна монтажа укључује компоненте за повезивање и ојачање које омогућавају интеграцију стуба са темељима, гредама, кровним системима и другим елементима конструкције.

• Тело колоне:Примарна кружна челична цев одабрана према пречнику, дебљини зида, дужини, разреду материјала и пројектном оптерећењу.
• Основна плоча:Заварена челична плоча која преноси оптерећење стуба на темељ преко анкер вијака.
• Плоче или прстенови за учвршћивање:Ојачање се користи тамо где су потребна већа оптерећења или локална отпорност на извијање.
• Горња плоча или прирубница:Обезбеђује тачку повезивања за греде, решетке, горње стубове или друге структурне компоненте.
• Прикључне плоче и корбе:Олакшати спајање греда на стуб или цев на цев.
• Вијци високе чврстоће:Користи се за вијчане структурне везе где је то предвиђено инжењерским пројектом.
• Заштитни премаз:Системи прајмера, средњих и завршних премаза или поцинчавања могу се применити у складу са условима околине.

За изузетно дугачке структуре, појединачни делови се такође могу спојити помоћу заварених, прирубничких или других пројектованих конфигурација спајања.

Које су главне структурне предности?

Балансирана расподела оптерећења

Кружни попречни пресек нема конвенционалну јаку и слабу осу. Његова геометрија распоређује напрезање око цеви, чинећи је погодном за структуре изложене оптерећењима из различитих праваца.

Снажна компресија и торзионе перформансе

Цевни стубови се често бирају за апликације које захтевају значајно аксијално оптерећење и отпорност на торзионе ефекте. Затворени шупљи део такође пружа корисну структурну ефикасност где су стабилност и вишесмерно оптерећење важни.

Смањена изложеност ветру

Аеродинамични цилиндрични профил може смањити аеродинамички отпор у поређењу са угаоним структурним профилима. Ова карактеристика може бити драгоцена за изложене стубове у надстрешницама, стазама, кулама, структурама стадиона и другим инсталацијама на отвореном.

Ефикасна инсталација

У поређењу са неким тежим структуралним алтернативама, шупљи челични стубови могу понудити ефикасан однос снаге и тежине. Фабричка производња основних плоча, спојних компоненти, рупа и заштитних премаза такође може смањити количину обраде потребне на градилишту.

Архитектонска флексибилност

Глатки цилиндрични изглед добро функционише када су структурне компоненте намерно видљиве. Кружни стубови стога могу комбиновати структуралне и архитектонске функције у комерцијалним зградама, јавним објектима, пејзажним структурама и модерним индустријским пројектима.

Које спецификације купци треба да процене?

Избор стуба за конструкцију треба да почне са инжењерским захтевима, а не једноставним одабиром пречника цеви. Квалитет материјала, дебљина зида, дужина, конфигурација везе, услови оптерећења, толеранције производње и окружење корозије утичу на коначну спецификацију.

На пример, ХАИСХЕНГ-ове информације о производу идентификују К235Б и К355Б као главне категорије материјала и пружају димензије цеви у формату φД × т × Л. Стварне конструктивне димензије увек треба одређивати из прорачуна пројекта и важећих стандарда пројектовања.

Како се производе кружне шупље челичне цеви?

Професионална израда претвара челичну цев или плочу у готов структурални склоп спреман за транспорт и уградњу. Контролисани производни процес помаже у одржавању тачности димензија, квалитета завара, равности и заштите површине.

1. Инспекција сировина:Проверавају се класа челика, димензије, стање површине и релевантна документација о материјалу.
2. Сечење:Цеви или челичне плоче секу се према потребној дужини стуба и фабричким цртежима.
3. Формирање:Заварени стубови великог пречника могу се произвести ваљањем челичне плоче у цилиндрични облик након чега следи заваривање.
4. Крај припреме:Крајеви стубова могу бити машински обрађени или закошени да би се постигла потребна геометрија везе.
5. Склоп компоненти:Основне плоче, горње плоче, укрућења, корбе, прирубнице и прикључне плоче су постављене према инжењерским цртежима.
6. заваривање:Компоненте се заварују коришћењем одговарајућих производних поступака, уз испитивање без разарања где је потребно.
7. Исправљање и корекција:Деформација заваривања и равност стуба се проверавају и по потреби коригују.
8. Обрада рупа:Рупе за вијке и помоћне алате се буше или обрађују на одређене димензије и локације.
9. Површински третман:Рђа и каменац се могу уклонити пескарењем пре наношења прајмера и заштитног премаза.
10. Завршни преглед:Димензије, спојеви, завари, стање премаза, ознаке и паковање се проверавају пре отпреме.

За стубове великог пречника, заварена конструкција обезбеђује већу флексибилност у пречнику и дебљини зида. Бешавне цевне стубове, у међувремену, могу бити корисне тамо где се преферирају бешавна конструкција и специфични захтеви у погледу димензија.

Где се користе округле шупље челичне цеви?

Комбинација структуралних перформанси и чисте цилиндричне геометрије омогућава овим стубовима да служе и инжењерским и архитектонским сврхама.

• Индустријска постројења:Користи се као вертикални конструктивни носачи у фабрикама и производним објектима.
• Стадиони и велики простори:Погодно за објекте где су вишесмерно оптерећење и архитектонски изглед важни.
• Шеталишта и надстрешнице:Глатки профил пружа практично решење за изложене спољне носаче.
• Монтажне зграде:Фабрички произведене компоненте могу поједноставити монтажу и побољшати координацију изградње.
• Мостови и општинске структуре:Применљиво на одабране стубове, потпорне чланове, стубове ограде и сродне структуре.
• Пејзажна архитектура:Цилиндрични стубови могу пружити структурну подршку уз одржавање чистог визуелног изгледа.
• Високе структуре:Већи ЦХС чланови могу бити пројектовани за значајна вертикална и комбинована оптерећења.

Како се то пореди са другим челичним стубовима?

Различити структурни профили служе различитим инжењерским сврхама. Кружни шупљи профил би стога требало проценити у складу са захтевима пројекта, а не третирати као универзалну замену за Х-пресек или квадратне/правоугаоне шупље пресеке.

Одговарајући одељак зависи од прорачуна конструкције, захтева за повезивање, услова производње, доступности материјала, буџета пројекта и важећих грађевинских стандарда.

Како купци треба да изаберу праву колону?

За тимове за набавку, инжењере, извођаче и произвођаче челичних конструкција, јасна техничка спецификација може значајно смањити проблеме у комуникацији и кашњења понуда.

1. Дефинишите пројектована оптерећења:Обезбедите аксијална оптерећења, моменте савијања, торзионе ефекте, оптерећења ветром, сеизмичке услове и друге релевантне информације о дизајну.
2. Потврдите димензије:Наведите спољни пречник, дебљину зида, дужину и потребне толеранције димензија.
3. Изаберите разред материјала:К235Б и К355Б су уобичајени избори, док коначна оцена треба да буде у складу са захтевима дизајна пројекта.
4. Одредите детаље везе:Наведите димензије основне плоче, распоред анкер-завртња, захтеве за прирубнице, локације споја греда и детаље учвршћивача.
5. Узмите у обзир окружење:Спољна, влажна, обална или хемијски агресивна окружења могу захтевати појачану заштиту од корозије.
6. Потврдите захтеве инспекције:Разговарајте о инспекцији димензија, контроли завара, испитивању без разарања, дебљини премаза и документацији пре производње.
7. План логистике:Узмите у обзир дужину колоне, ограничења транспорта, тачке подизања, сегментацију, паковање и редослед уградње.

Детаљан цртеж или пакет спецификација омогућава произвођачу да одреди најприкладнији пут производње и конфигурацију везе. Купци такође могу да прегледају компоненте од структуралног челика да би разумели како се стубови интегришу са другим израђеним челичним елементима.

Често постављана питања

Који се материјали обично користе за кружне шупље челичне цевне стубове?

К235Б и К355Б конструкциони челици су обично специфицирани за ове стубове. Завршни материјал треба одабрати у складу са прорачунима конструкције, важећим стандардима, условима околине и захтевима пројекта.

Која је разлика између бешавних и заварених цевних стубова?

Бешавни стубови се производе од бешавних челичних цеви и немају уздужни завар. Заварени стубови се формирају од челичне плоче и спајају заваривањем. Заварена конструкција пружа већу флексибилност за велике пречнике и прилагођене дебљине зидова, док бешавне цеви могу бити од предности за специфичне пречнике и структуралне захтеве.

Да ли се кружна шупља челична цевна колона може прилагодити?

Да. У зависности од производних могућности и инжењерских захтева, пречник, дебљина зида, дужина, основне плоче, горњи прикључци, елементи за учвршћивање, прикључне плоче, рупе за вијке, ушице за подизање, конфигурације спојева и површински третмани се могу прилагодити.

Како се поступа са заштитом од корозије?

Уобичајене опције укључују пескарење праћено прајмером, средњим и завршним премазом. Топло цинковање се такође може узети у обзир за одговарајуће примене, посебно тамо где је потребна побољшана заштита од корозије.

Да ли су кружни стубови цеви погодни за спољне конструкције?

Могу се користити у спољашњим применама као што су надстрешнице, шеталишта, пејзажне структуре, општински објекти и други изложени челични системи када су димензије стубова, конструкцијски дизајн, прикључци и систем за заштиту од корозије на одговарајући начин специфицирани.

Које информације треба да наведете када тражите понуду?

Корисне информације укључују количину, класу челика, спољашњи пречник, дебљину зида, дужину, цртеже повезивања, детаље основне плоче, захтеве за површинску обраду, стандарде инспекције, одредиште и очекивани распоред испоруке. Структурни цртежи су посебно корисни за прилагођене пројекте.

Зашто радити са професионалним произвођачем?

Конструкциони стуб мора да функционише као део комплетног система носивости, тако да избор производа треба да укључује више од поређења цена цеви. Прецизност производње, квалитет заваривања, детаљи повезивања, површинска заштита, процедуре инспекције, паковање и координација испоруке утичу на коначни исход пројекта.

ХАИСХЕНГ испоручује кружне шупље челичне цевне стубове користећи К235Б или К355Б конструкцијски челик и подржава конфигурације за производњу укључујући основне плоче, учвршћиваче, прикључне плоче, вијке високе чврстоће и заштитне премазе. За специфичне захтеве пројекта, купци могу да обезбеде цртеже, димензије, информације о утовару, количину и услове примене како би се могла проценити одговарајућа конфигурација колоне.

Планирате пројекат челичне конструкције или набавите прилагођене структурне стубове?Поделите своје цртеже и техничке захтеве са ХАИСХЕНГ-ом данас. За избор материјала, детаље производње, конфигурације везе, подршку за понуду и планирање испоруке,контактирајте насда разговарате о вашем пројекту са ХАИСХЕНГ тимом.
