Ребрасте челичне кровне плоче за структуралне зграде

Ребрасти челични кровни панели за структуралне зграде су најчешће коришћени материјали за кровне ограде у системима челичних конструкција. Ови производи користе топло поцинковани челик или челик обложен Ал-Зн као основну подлогу, са заштитном завршном обрадом обложеном роловањем и формираним у стандардне профиле путем хладног ваљања. Комплетан систем се састоји од кровних плоча, причвршћивача, изолационих слојева, водоотпорних мембрана, греда и разних компоненти украса, стварајући свеобухватан склоп који се протеже од носиве основе до површинске хидроизолације, изолације и завршне обраде ивица.

Одликује их мала тежина, висока ефикасност конструкције и прилагодљиви нивои отпорности на корозију, ови панели су погодни за стандардна складишта и фабрике, као и за оквире великог распона и закривљене мрежасте кровове. Балансирајући перформансе, трошкове изградње и дугорочну издржљивост, они су пожељан избор за пројекте кровова од челичне конструкције.

Анализа и дефиниција производа

1 Основна дефиниција производа

Кровни панели од валовитог челика за структуралне зграде користе топло поцинковани челик или профилисани челик обложен Ал-Зн као спољни слој. У комбинацији са изолационим материјалима, хидроизолационим додацима, причвршћивачима и украсним компонентама, постављају се преко челичних греда Ц-пресека или З-пресека како би формирали комплетну кровну конструкцију ограде. Систем обезбеђује основне функције као што су заптивање крова, хидроизолација, топлотна изолација и отпорност на ветар, служећи као главно решење за кровове за зграде од лаких челика, просторне оквире и пројекте мрежасте шкољке.

2 Спецификације подлоге и премаза

2.1 Главне подлоге укључују вруће поцинковани челик и челик обложен врућим потапањем Ал-Зн; уобичајене спецификације премаза укључују АЗ150, АЗ180 и АЗ275.

2.2 Површина има обојену запечену завршну обраду, доступна у три типа премаза—полиестер (ПЕ), полиестер високе издржљивости (ХДП) и поливинилиден флуорид (ПВДФ)—одабрани на основу услова спољашње/затворене средине и захтева отпорности на корозију.

3 главне категорије производа

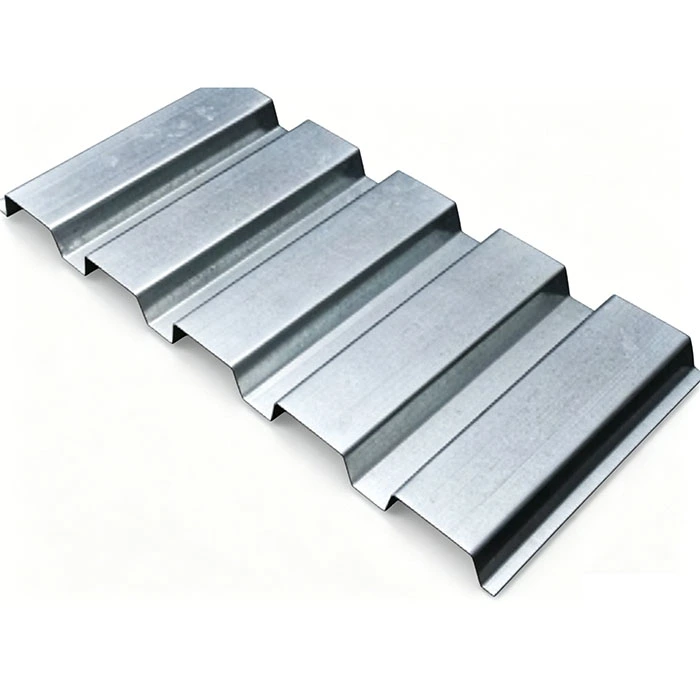

3.1 Стандардни преклапајући челични лимови обложени бојама: Укључује два уобичајена профила—тип 840 и тип 900. Они се причвршћују помоћу отворених самоурезних вијака и широко се користе за стандардне фабричке зграде и складишта.

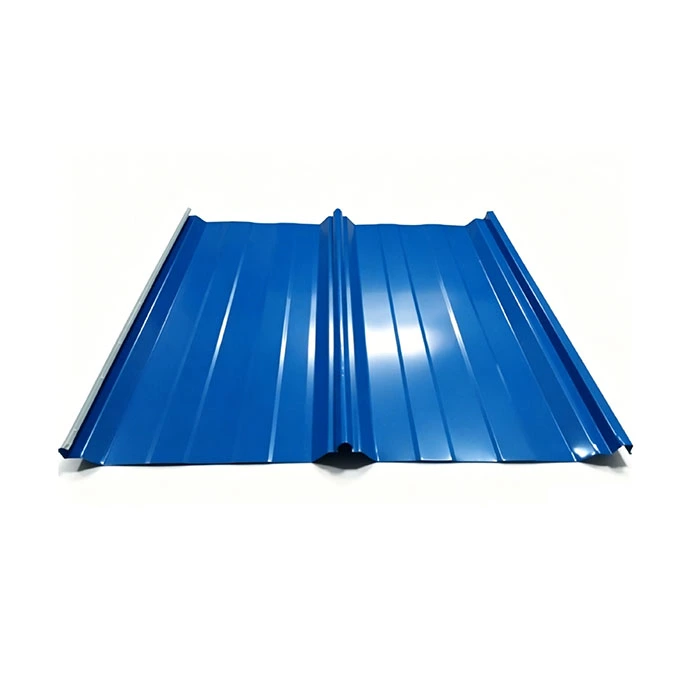

3.2 Кровни панели са стојећим шавовима: Укључује тип 470 и тип 475. Они имају метод уградње са скривеним копчама без отворених шрафова и нуде одличне перформансе хидроизолације; погодни су за кровне конструкције великог распона и закривљене конструкције, као што су просторни оквири и мрежасте шкољке.

Свеобухватна конфигурација система

1 Слој кровне плоче

Панели са преклопним шавовима серије 1.1 840/900: Дебљина панела од 0,4 мм–0,8 мм; има бочне преклопне спојеве причвршћене отвореним саморезним вијцима.

1.2 Серије 470/475 Панели са стојећим шавовима: Дебљина панела од 0,6 мм–1,0 мм; користи мушко-женску структуру међусобног шава инсталирану са скривеним копчама.

1.3 Препоруке за одабир материјала: За стандардне унутрашње пројекте користите подлоге обложене Ал-Зн са стандардном полиестерском бојом; за приобална или хемијски корозивна подручја, дајте предност Ал-Зн (АЗ275) подлогама са завршним премазима од флуороугљеника (ПВДФ).

2 Прибор за причвршћивање и повезивање

2.1 Клизне скривене копче: Дизајниране посебно за плоче са стојећим шавовима; од топло поцинкованог челика; прилагођава топлотну експанзију и контракцију панела.

2.2 Вијци за самопрезивање и водоотпорне подлошке: Користе се за причвршћивање панела са преклопним шавовима; подлошке су направљене од ЕПДМ гуме како би се обезбедило дуготрајно водоотпорно заптивање.

2.3 Помоћни прибор: Слепе заковице и бутилна заптивна трака; користи се за заптивање и ојачавање преклопа панела и спојева за преклапање, спречавајући капиларно цурење воде.

3 водоотпоран-прозрачни слој

Користи полипропиленску водоотпорну и прозрачну мембрану која је постављена између изолационог слоја и валовитих челичних кровних плоча за структуралне зграде; блокира спољашњи улазак течне воде док дозвољава испарењу унутрашње влаге, спречавајући влагу изолације, раст буђи и деградацију термичких перформанси.

4 Слој топлотне изолације

4.1 Изолационе плоче од камене вуне: дебљине 50мм–150мм; испуњава стандарде заштите од пожара класе А и захтеве за токсичност дима; погодан за производне радионице, складишта опасних хемикалија и објекте који подлежу строгој инспекцији заштите од пожара.

4.2 Прекривачи од стаклене вуне: дебљине 50 мм–150 мм; топлотна проводљивост ≤0,042В/(м·К); нуди одличну вредност трошкова и перформанси; широко се користи у стандардним индустријским зградама од лаког челика без посебних захтева против пожара. 4.3 Помоћне компоненте: Мрежа за подршку изолацији и специјализоване изолационе копче су распоређене попречно дуж греда како би се спречило савијање или кидање флексибилне изолационе вуне.

5 Парна баријера

За зграде подложне високој влажности – као што су оне које укључују кување, прање или влажење у затвореном простору – мора се инсталирати ПЕ мембрана парне баријере. Поставља се преко греда и испод изолационог слоја како би се блокирала миграција врућег, влажног унутрашњег ваздуха навише, чиме се спречава велика кондензација и капање унутар изолационог слоја током зиме.

6 Секундарна кровна конструкција

Носећа подконструкција користи вруће поцинковане челичне греде Ц-пресека и З-пресека (спецификације у распону од Ц100–Ц250 и З140–З220), које су причвршћене вијцима на носаче на челичним гредама или горњим тетивама просторног оквира. Помоћне компоненте—укључујући шипке за савијање греда, хоризонталне подупираче и стезнике за колена—користе се да ограниче бочно увијање греда и одупру попречним оптерећењима ветра на крову.

7 Комплетан сет украсних и светлећих додатака

Укључује капице за гребене, ивице забата, унутрашње углове, затвараче надстрешнице и ивице за панеле за дневно осветљење, обезбеђујући свеобухватну покривеност свих кровних спојева и углова (и унутрашњих и спољашњих). Систем укључује фабрички обложене олуке од челика или 304 од нерђајућег челика, упарене са ПВЦ антикорозивним цевима, поцинкованим резервоарима за кишницу и дилатационим спојевима како би се формирао комплетан, организован систем одводње.

8 компоненти дневног светла

Користи ФРП (пластика ојачана стакленим влакнима) или ПЦ (поликарбонат) панеле дневне светлости. Ови панели имају профиле који савршено одговарају модулима кровних панела, омогућавајући бешавно преклапање. Обично су распоређени на свака 2-3 утора како би се обезбедило природно дневно светло за објекат и смањила потрошња енергије за вештачко осветљење.

Стандардна интегрисана апликативна решења

1 Једноставна монтажа крова складишта

Конфигурација: 840-профилни челични лим обложен у боји + једнослојна стаклена вуна од 50 мм + челичне греде Ц120 + стандардни челични украсни додаци у боји. Ова конфигурација нуди једноставну структуру и ниску цену; Погодан је за привремена складишта или једноставне зграде за складиштење материјала као што су песак и шљунак, где не постоје строги захтеви за топлотну изолацију или отпорност на ватру.

2 Стандардни индустријски склоп крова фабрике

Конфигурација: Челични кров у боји модела 900 + изолација од камене вуне дебљине 100 мм + ПЕ парна баријера + челичне греде Ц/З пресека + монтажни олуци и системи одводних цеви. Овај склоп нуди уравнотежену комбинацију отпорности на ватру, топлотне изолације и хидроизолације. Погодан је за опште индустријске фабрике у кишним унутрашњим регионима и представља најшире примењено стандардизовано решење до сада.

3 Спаце Фраме дугог распона и мрежасти кровни склоп

Конфигурација: панели са стојећим шавовима модела 470 + водоотпорна прозрачна мембрана + камена вуна од 100–150 мм + вруће поцинковани клизни носачи + комплетан сет прилагођених опшива и олука од нерђајућег челика. Систем нема отворене рупе за причвршћиваче, прихвата топлотну експанзију/контракцију од ±25 мм и нуди врхунску отпорност на деформације, јаке ветрове и улазак воде. Ребрасти челични кровни панели за структуралне зграде су погодни за просторне оквире и закривљене мрежасте кровове са распонима већим од 60 метара.

Стандарди против корозије

1 Антикорозивна подлога за кровну плочу

За стандардне суве унутрашње пројекте, тежина Ал-Зн премаза није мања од АЗ150; за регионе дуж река са благим киселим кишама, бира се АЗ180; за приобална подручја са сланим спрејом или окружења са хемијском корозијом испарења, користи се премаз АЗ275, упарен са завршним премазом од ПВДФ флуороугљеника да одложи старење боје.

2 Метални прибор против корозије

За челичне додатке као што су греде, скривене копче и споне, фабрички примењена топло поцинкована дебљина премаза је најмање 80 μм. Одсечене ивице се поправљају на лицу места коришћењем премаза цинка хладним прскањем (са >95% садржаја цинка) како би се спречило ширење рђе са резаних површина.

Кључне оперативне предности

1 Предности хидроизолације и дренаже

Нагиб крова је пројектован на нагибу 1:100–1:200, обезбеђујући несметан проток воде дуж долина. Панели који се преклапају користе спој са двоструким преклопом запечаћеним бутил траком, док панели са стојећим шавовима имају механичку браву без перфорација; ово елиминише цурење воде из рупа за причвршћивање или празнина на извору, чинећи систем погодним за континуиране обилне падавине.

2 Предност лаганог оптерећења

Са сопственом тежином од само 0,05–0,12 кН/м² — мање од једне двадесетине бетонског крова — ови панели елиминишу потребу за ојачавањем примарних челичних греда, елемената просторног оквира или независних темеља зграда; за кровове великог распона, без стубова, ово директно смањује цену примарне челичне конструкције за 12%–18%.

3 Предности издржљивости и отпорности на временске услове

Завршне обраде боје су доступне у три степена издржљивости: ПЕ (полиестер) за унутрашње области (5–8 година гаранције), ХДП (полиестер високе издржљивости) за кишне регионе (10–15 година) и ПВДФ (флуороугљеник) за приобална подручја (20+ година). Ал-Зн (алуминијум-цинк) премаз на подлози нуди жртвована својства против корозије, омогућавајући да се заштитни оксидни филм аутоматски формира на свим оштећеним местима.

4 Предности изградње и испоруке

Монтажа је потпуно сува; нема потребе за сушењем бетона, оплатом или мокрим занатима, а рад не заустављају температуре испод нуле, киша или снег. Механички профилисани панели се постављају директно на лицу места, што омогућава да се кров од 10.000 м² заврши за само 15 радних дана – петину времена потребног за бетонски кров.

5 Предности О&М и накнадној уградњи

Панели подржавају тежину једне особе за одржавање; локализована рђа или оштећења могу се решити заменом појединачних панела без демонтаже целог крова. Надоградња фотонапонских носача или аксијалних вентилатора захтева минимално структурно ојачање, одржавајући трошкове модификације веома ниским. Одбачене плоче се 100% могу рециклирати као челик и могу се претопити и поново ваљати.

6 Безбедност од пожара и предност животне средине

Подлога обложена бојом није запаљива; када је упарен са изолацијом од камене вуне класе А, испуњава оцену отпорности на ватру од 0,5 сата неопходну за индустријске објекте. Производња и монтажа не стварају грађевински отпад, смањујући емисије чврстог отпада за 90% у поређењу са бетонским крововима и испуњавајући међународне стандарде сертификације зелене градње.

Компаративна анализа са сличним производима

1 Поређење са бетонским крововима

Бетонски кровови имају велику тежину и трошкове темеља, захтевају 3-6 месеци мокре градње на лицу места, не могу се савијати да би уклопили закривљене решеткасте шкољке и пате од неповратних пуцања и цурења током времена. Насупрот томе, ови кровни панели од валовитог челика за структуралне зграде су лагани, нуде кратко време изградње, могу се савијати у прилагођене облике и омогућавају једноставне поправке цурења.

2 Поређење са алуминијум-магнезијум-манган (Ал-Мг-Мн) крововима

Док Ал-Мг-Мн нуди благо супериорну хидроизолацију, цена његовог јединичног материјала је преко 40% већа од цене челика обложеног бојом, а његова нижа тврдоћа чини га склоним удубљењу од падајућих предмета; под стандардним притиском ветра и корозивним условима, челик обложен Ал-Зн-ом делује подједнако добро док нуди знатно супериорну економску ефикасност.

3 Поређење са глиненим/азбестним плочицама

Глинене плочице су претешке за кровове дугог распона челичних конструкција и погодне су само за нископодне зграде од цигле и бетона; азбестне плочице имају слабу издржљивост и високу ломљивост и — због еколошких прописа који забрањују употребу азбеста — забрањени су у пројектима у иностранству, док је челик обложен у боји у потпуности усклађен и нуди врхунску отпорност на ударце.

Стандардизовани ток обраде

1 Долазна инспекција сировина

Проверити оригиналне извештаје о материјалу произвођача и извештаје о испитивању премаза цинка за топло поцинковане или Ал-Зн челичне намотаје; користите мераче дебљине премаза за проверу вредности АЗ на лицу места и прегледајте површину да ли има огреботина, шупљина премаза или белих оксидационих мрља; неусаглашене сировине враћају директно у челичану.

2 Одмотавање, поравнање и храњење

Користите мостну дизалицу да утоварите калем на хидраулични одмотавач; Размотавач изравнава челичну траку константном брзином, користећи фотоелектрични систем за поравнање како би одступање био унутар ±2 мм, спречавајући искошење панела током формирања.

3 Вишепролазно обликовање ваљака

Панели са преклопним шавовима се формирају коришћењем 12 комплета ваљака са ширином преклапања од 50 мм резервисаном на ивици; панели са стојећим шавовима користе 16 комплета специјализованих ваљака за формирање за стварање међусобно повезаних мушких и женских спојева, обезбеђујући зазор шавова од ≤0,3 мм.

4 Хидраулично сечење фиксне дужине

Изрежите на одређене дужине на основу цртежа; стандардни панели (≤12м) секу се за друмски транспорт, док се екстра дугачки панели секу на делове; резане ивице се уклањају ивицама и ослобађају од напрезања како би се спречила будућа корозија на месту реза.

5 Свеобухватна инспекција готовог производа

Измерите ефективну ширину покривања, висину ребра и дебљину панела и проверите адхезију филма боје; панели са стојећим шавовима пролазе додатно испитивање на затезање шавова како би се осигурало да капацитет међусобног оптерећења ветром испуњава стандарде.

6 Заштитно паковање и отпрема

Прозирни ПЕ заштитни филм се наноси на површину панела како би се спречиле огреботине од транспорта; Ребрасте челичне кровне плоче за структуралне зграде су укрштене у снопове и постављене на блокове од пуног дрвета; спецификације (тип профила, дужина, ИД пројекта) су обележене спрејом на спољашњости; а за наруџбине поморског терета примењује се додатна водоотпорна растезљива фолија.

7 Израда додатне опреме по мери

Након сечења челичних калемова обложених бојом, компоненте као што су капе за гребене, опшиве, олуци и завршни затварачи се производе помоћу ЦНЦ машина за савијање; Радијуси савијања су стандардизовани на троструку дебљину панела како би се спречило пуцање или љуштење боје током савијања.

8 Свеобухватна набавка додатне опреме

Топло поцинковани самоурезујући вијци, ЕПДМ подлошке, клизне конзоле и заптивне траке се појединачно пакују по врсти и испоручују у истој серији као и кровни панели, обезбеђујући конзистентност премаза за додатну опрему и завршних боја.

Кључни параметри перформанси

1. Параметри димензија панела

2. Технички индекс подлоге и премаза

Класа подлоге: ТС280 (обична област), ТС350 (подручје високог притиска ветра)

Затезна чврстоћа: 380 ~ 520 МПа

Коефицијент термичке експанзије: 1,2×10⁻⁵/℃

Површинска боја суви филм: ПЕ 20-25μм, ХДП 25-30μм, ПВДФ 25-35μм

Референтна тежина: 0.5мм=4.0кг/㎡, 0.6мм=4.8кг/㎡

3. Параметри за подршку ветра и топлоте

Отпорност на ветар: 0,55 ~ 1,0 кПа основни притисак ветра са З ојачањем греда

Опсег клизања клизног носача: ±25 мм

Параметар камене вуне: густина 100-150 кг/м³, ватроотпорност класе А

ХАИСХЕНГ услуга доставе на једном месту

1 Прилагођавање и избор пре продаје

На основу локалних услова пројекта—укључујући притисак ветра, оптерећење од снега, класу корозије и шифре за безбедност од пожара—ми обезбеђујемо бесплатна решења за кровне профиле, премазе и изолационе слојеве, смањујући ризик од будућих поправки везаних за хидроизолацију или отпорност на ветар.

2 Заштита прекограничне логистике

Специјализовано паковање отпорно на влагу, херметички затворено за поморски терет укључује штитнике за углове и секцијске панеле за одвајање како би се спречила оштећења од океанске соли и деформације површине.

3 Техничка подршка и гаранција након продаје

Упутства за даљинску инсталацију на кинеском и енглеском језику; гаранција на подлогу од 15 година за унутрашње области и 8 година за приобална подручја; гаранција за завршну обраду боје на основу радног века специфичног премаза; и доживотно снабдевање заменским прибором.

ФАК

1 Да ли је завршни слој од флуороугљеника (ПВДФ) обавезан за приобалне пројекте?

За локације унутар 5 км од обале или у хемијским индустријским парковима, подлога АЗ275 у комбинацији са ПВДФ флуорокарбонском завршном обрадом је обавезна; за подручја 5–20 км од обале са благим сланим спрејом, може се користити АЗ275 супстрат са завршном обрадом ХДП (Хигх Дурабилити Полиестер) за балансирање трошкова и дуговечности.

2 Да ли се валовити челични кровни панели за структуралне зграде могу користити за закривљене кровове са просторним оквиром?

За закривљене кровове са радијусом већим од 50м, лаппед панел типа 900 се може користити у ограниченој мери; за сложене закривљене површине са мањим полупречником, плоча за стојећи шавови типа 470 је обавезна да спречи деформацију, пуцање или цурење на спојевима преклопа.

3 Може ли се бирати између парне баријере и водоотпорне прозрачне мембране?

Користите парну баријеру за унутрашње просторе склоне влази и водоотпорну прозрачну мембрану за екстеријере изложене киши; у регионима са високом влажношћу и честим падавинама морају се поставити оба слоја, док се за једноставна, сува складишта оба могу у потпуности изоставити.
