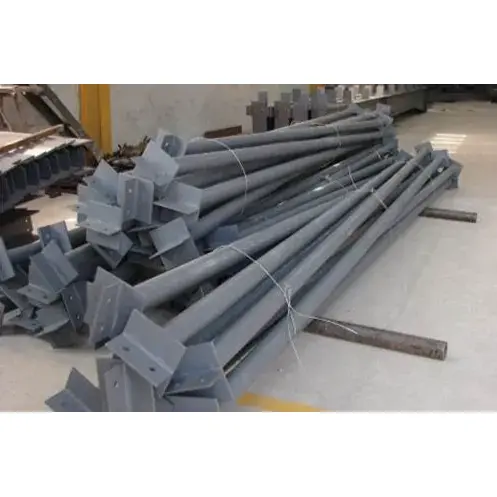

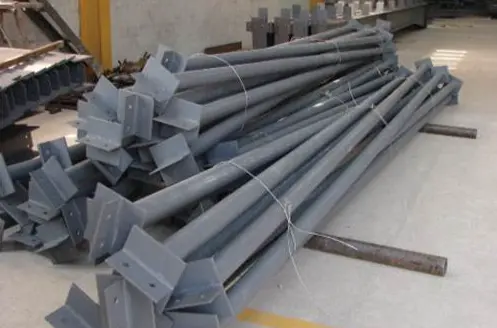

У фабричким зградама челичних конструкција и системима оквира портала, челични спојни елемент је незаменљива уздужна стабилизујућа компонента. Овај производ се производи од округлих цеви и челичних профила и полаже се по целој дужини објекта. Повезује више челичних конструкција оквира и посебно је дизајниран за пренос хоризонталних сила и ограничавање померања компоненти. Када се користи у комбинацији са различитим носећим компонентама, може значајно повећати укупни бочни отпор зграде. Производ има широк спектар спецификација и зрелих техника обраде, узимајући у обзир и ефикасност и сигурност конструкције. То је исплатива стандардна компонента за пројекте челичних конструкција.
1. Индустријски код за вучне шипке је КСГ. Спадају у уздужне хоризонталне секундарне компоненте унутар оквира портала челичне конструкције, фабричких зграда и решеткастих система и не подносе вертикална оптерећења.
2. Конструкциони челични члан полуге углавном издржава аксијални напон и аксијални притисак. То је основна компонента за изградњу стабилног система грађевинског простора.
1. Преноси уздужне хоризонталне силе, одупире се сили ветра, ефектима земљотреса и уздужној кочионој сили коју ствара рад фабричких дизалица.
2. Ограничите раванско спољно померање челичних греда и челичних стубова, ефективно скраћујући прорачунску дужину компоненти.
3. У комбинацији са различитим носећим компонентама, формира комплетан систем структуре отпорне на бочну силу како би се осигурала просторна стабилност целе зграде.
1. Чврсте споне: могу да издрже и напетост и притисак. Они су најчешће коришћени на тржишту и углавном су направљени од округлих челичних цеви. Обично се постављају на кровном гребену, врху стубова и одговарајућим висинским позицијама кранских греда.
2. Флексибилне споне: могу да издрже само напетост. Направљени су од округлог челика или челика са једним углом и генерално се не користе као стандардне главне споне.
1. Конструкциони челични спојни елемент се користи за повезивање главног оквира портала и челичних греда. Направљен је од округлих челичних цеви и одговоран је за пренос укупне уздужне аксијалне силе.
2. Кровне решетке за везивање су подељене на типове ЗЛТ и КСЛТ. Користе се само за спајање кровних решетки и направљени су од финог округлог челика. Они играју само локалну улогу сидрења.
1. Главни материјали који се користе су топло ваљане челичне цеви са равним шавом и бешавне челичне цеви. За рутинске пројекте се бира материјал К235Б, док се за услове великог распона и великих оптерећења користи материјал К355Б.
2. Уобичајене спецификације цеви су спољни пречник у комбинацији са дебљином зида, а то су ∅89×3,0, ∅114×3,0, ∅114×3,5, ∅140×4,0 и ∅159×4,0.
3. Стандардне дужине сировина су подељене на 6м, 9м и 12м. Шипке које прелазе стандардну дужину биће повезане на лицу места.
1. Завршне плоче: Материјал је исти као материјал главне цеви, са дебљином у распону од 8 мм до 16 мм. Рупе за вијке се унапред обрађују према цртежима за спајање вијцима са челичним гредама и прирубницама челичних стубова.
2. Ребрасте плоче за ојачање: Троугласте плоче за укрућење се додају на напрегнутим позицијама подршке да би се избегла локална деформација крајњих плоча. Овај додатак се може изоставити у зградама средњег распона.
3. Резервисана позиција рупе: Фабрика равномерно обрађује рупе за вијке, рупе за спајање угаоних подупирача, и подупиру рупе за сидрење како би се осигурала тачност монтаже на лицу места.
1. Вијци за спајање: У уобичајеним условима, користите спецификације М16 и М20 за обичне вијке 4.8; за дизалице, области сеизмичке одбране, и фабрике са тешким оптерећењем, користите завртње високе чврстоће 8.8.
2. Помоћна додатна опрема: Свака вучна шипка је опремљена равним подлошкама исте спецификације, опружним подлошкама и дебелим наврткама. Сви додаци су једнолично третирани за заштиту од корозије.
1. Третман подлоге против корозије: За обичне пројекте, усвојено је ручно уклањање рђе степена Ст3; за кључне пројекте, примењује се уклањање рђе пескаривањем степена Са2.5. Основни и завршни премаз се наносе, при чему се укупна дебљина сувог филма контролише у границама од 60 μм до 100 μм.
2. Висока антикорозивна конфигурација: За спољашња и корозивна окружења са високом влажношћу, усвојен је укупан процес топлог цинковања. Количина двостраног цинковања није мања од 275 г/㎡.
3. Третман противпожарне заштите: За шипке које се налазе у зонама пожара, нанесите танке ватроотпорне премазе са временом отпорности на ватру од 0,5х до 1х.
Конструкциони челични члан англијске шипке не може да функционише независно и мора да се комбинује са другим компонентама. Хоризонтално, комбинује се са хоризонталним носачима крова и попречним носачима стубова, а вертикално, комбинује се са вертикалним носачима и угаоним подупирачима да би се формирао затворени и стабилан укупни систем потпоре.
1. На горњој коти стубова зграде поставити чврсте споне по целој дужини.
2. На слемену фабричког крова поставити чврсте вучне шипке дуж целе линије.
3. За фабрике опремљене крановима, додајте вучне шипке на горњу и доњу прирубницу кранских греда.
4. На крајевима челичних греда, у областима са променљивим попречним пресецима, и на различитим чворовима подршке, повећајте број шипки да бисте побољшали стабилност.
1. Комплетне готове компоненте, укључујући главно тело округле цеви, обе завршне плоче и потребне плоче за укрућење по потреби.
2. Серијски бројеви специфичних за компоненте, сертификати о фабричкој квалификацији и документи о гаранцији квалитета материјала за сировине.
3. Adequately matched installation accessories such as bolts, nuts, and washers according to the number of components.
4. Готове компоненте које су подвргнуте премазивању или третману врућим поцинчавањем.
5. Детаљни цртежи инсталационих чворова за грађевинске сврхе.
1. Снажан капацитет сидрења, ефикасно се одупире спољном притиску ветра и спречава тресење или нагињање целокупног челичног оквира.
2. Једноставан структурални челични спојни елемент, лаган, лак за уградњу на лицу места, значајно побољшава укупни напредак изградње.
3. Прецизно постићи функцију позиционирања, уједначено контролишући стање силе целе зграде, чинећи структурну силу уравнотеженијом.
4. Комплетан антикорозивни процес, чак и када се дуго користи у спољашњим окружењима, није склон рђи и оштећењу.
5. Комплетне спецификације и категорије производа, погодне за структуре оквира портала, различите фабрике челичних оквира и друге типове зграда.
6. Ниски трошкови улагања, изванредан ефекат структуралног ојачања, значајно побољшава укупни коефицијент сигурности зграда челичне конструкције.
1. Кружни део цеви показује одличне перформансе носивости. Конструктивни челични англијски елемент може бити растегнут и сабијен, са уједначеним моментом инерције у свим правцима. Подноси само аксијалну силу и не ствара додатне моменте савијања. Угаони челични носачи и округли челични подупирачи могу се само растегнути, а када су под компресијом склони су извијању и деформацији. Локације које захтевају држање под притиском и позиционирање, као што су гребен крова и врх стуба, могу користити само кружне споне за цеви.
2. Шипке су равномерно положене дуж уздужног правца зграде, непрекидно преносећи силу, повезујући сваки независни чврсти оквир у целокупну просторну структуру. Попречни носачи су распоређени дисконтинуирано, а вучне шипке фиксирају само једну кровну решетку, не могу постићи пуно уздужно ограничење.
1. Цеви су готови материјали по тржишним стандардима, са једноставним процесима сечења, заваривања и прављења рупа и кратким производним циклусом. У поређењу са компонентама типа кутије и челичним компонентама у облику слова Х, цена прилагођавања је нижа, а брзина испоруке је већа.
2. Под претпоставком исте носивости притиска, сопствена тежина кружних цевних везица је много мања од тежине челика у облику слова Х и И-греда. Када се користи на великој површини на континуиран начин, може ефикасно контролисати укупне трошкове пројекта.
1. Крајеви шипки су претходно заварени крајњим плочама, а на лицу места се директно причвршћују на прирубницу греде или стуба помоћу вијака. Нема потребе за заваривањем на лицу места. Попречни носачи захтевају монтажу на лицу места и отварање рупа, што процес монтаже чини гломазнијим.
2. Производ има високу свестраност. Исте шипке са спецификацијама могу се користити на више позиција као што су гребен крова, врх стуба и кранска греда. Одговарајући прибор је обједињен, олакшавајући припрему инвентара великих размера и целокупно планирање изградње.
1. Зграда је бочно ослоњена попречним ослонцима и уздужно помоћу челичних конструкцијских шипки. Ове две врсте компоненти сарађују како би формирале геометријски стабилну структуру. Вучне шипке и угаони подупирачи само обезбеђују локално ојачање за кровне решетке и челичне греде и не учествују у уздужној стабилности грађевинске конструкције.
2. Они ефикасно спутавају бочну деформацију челичних греда и челичних стубова, смањујући прорачунску дужину компоненти и помажу у оптимизацији димензија попречног пресека греда и стубова, чиме се смањује количина коришћеног челика главног материјала.
Спољна површина кружне цеви је глатка и правилна, што чини операције против корозије као што су уклањање рђе, фарбање и топло цинковање погодним. У поређењу са угаоним челиком отвореног типа и челичним каналима, у спољашњим влажним и корозивним окружењима, ефекат отпорности на корозију је бољи.
1. Спојне шипке: Уздужно положене на непрекидан начин, способне да издрже напетост и компресију и припадају главним структуралним стабилним компонентама.
2. Попречни ослонци: Дисконтинуирано распоређени у попречном шаблону, само носе напетост, углавном одговорни за бочни отпор ветра и отпорност на земљотрес.
3. Спојнице: Направљене од финог округлог челика, користе се само за сидрење кровних решетки, које припадају малим додацима за кућиште.
4. Секундарне греде: Носећа вертикална оптерећења, углавном преносећи подна оптерећења, а правац и функција ношења силе су потпуно другачији од вучних шипки.
1. Инспекција сировина при уласку: Верификујте сертификате о челичном материјалу К235Б и К355Б, проверите пречник цеви и дебљину зида, идентификујте проблеме као што су савијање цеви, овални облик или рђа и исправите деформисане материјале који прелазе границе толеранције. Такође, прегледајте и прихватите одговарајуће прикључне плоче.
2. Нумеричко сечење за уклањање материјала: Исеците челичне цеви према пројектованим димензијама, остављајући резервисано скупљање за заваривање, и полирајте неравнине на крајевима цеви.
3. Сечење прибора: Користите опрему за нумеричку контролу за сечење завршних плоча и троугластих плоча за укрућење, стриктно пратећи димензије на цртежима.
4. Монтажа и тачкасто заваривање: Користите причвршћиваче за позиционирање, поставите завршне плоче у центар на оба краја челичних цеви и извршите тачкасто заваривање за фиксирање. Инсталирајте троугласте плоче за укрућење на напрегнутим чворовима да бисте завршили арматуру за тачкасто заваривање.
5. Заваривање по ободу: Користите заваривање заштићено гасом угљен-диоксида да бисте у потпуности заварили спојне тачке између челичних цеви и крајњих плоча. Ободни завари прате стандард заваривања другог нивоа. За рутинске пројекте вршите само визуелне инспекције; за кључне фабричке пројекте, спровести мали број УТ тестова за детекцију грешака.
6. Нумеричко контролно бушење: Користите машине за бушење са нумеричком контролом за обраду рупа за вијке на крајњим плочама. Главни пречници рупа су прилагођени завртњима М16 и М20, обезбеђујући тачност положаја рупа.
7. Исправка и брушење: Исправите закривљеност на крајевима цеви узроковану заваривањем, и избрусите оштре заваривања и остатке заваривања.
8. Третман корозије: За обичне челичне спојне шипке, извршите ручно уклањање рђе према Ст3 стандардима, затим нанесите прајмер и завршни премаз. За производе са високим захтевима за корозијом, извршите укупни третман топлог поцинчавања.
9. Numbering and storage: Spray the unique component number, count all the accessories, pack them, and store them for shipment.
Уобичајене спецификације цеви: ∅89×3.0, ∅114×3.0, ∅114×3.5, ∅140×4.0, ∅159×4.0
Дебљина завршне плоче: 8мм до 16мм, стандардна величина рупе М16, М20
Прилагођена дужина: 3м до 9м према величини залива, стандардна дужина сировог материјала: 6м, 9м, 12м
Толеранција обраде: Правост тела шипке ≤ Л/1000, толеранција растојања рупе крајње плоче ±1,5 мм
|
Материал Граде |
Снага приноса |
Затезна чврстоћа |
Сценарији апликација |
|
К235Б |
≥235МПа |
375～500МПа |
Спојне шипке на врху и стубу за конвенционалне оквире портала |
|
К355Б |
≥355МПа |
470～630МПа |
Радионице великих распона и тешке услове рада са дизалицама |
Тип силе: аксијална напетост и аксијална компресија, без вертикалног момента савијања. Округла цев има уједначен радијус ротације у свим правцима, бољу стабилност компресије од флексибилних вучних шипки од угаоног челика и округлог челика.
Функционалне перформансе: Ограничите померање крутих оквира ван равни, смањите прорачунску дужину греда и стубова, пренесите уздужно оптерећење ветром и сеизмичко оптерећење.
Карактеристике конструкције: Континуирано распоређени дуж зграде, формирају свеукупни стабилан систем са стубовима и хоризонталним носачима крова.
Ободни завар између челичне цеви и завршне плоче припада секундарном завару. За опште пројекте се усваја визуелни преглед. Делимична УТ инспекција се врши за кључне пројекте, а 100% инспекција није потребна.
Обична антикорозивна заштита: Ст3 ручно уклањање рђе, укупна дебљина сувог филма боје 60～90μм
Тешка антикорозивна заштита за приобална и влажна подручја: топло цинковање, дебљина слоја цинка ≥70μм
Заштита од пожара: Танки ватроотпорни премаз са трајањем отпорности на ватру од 0,5х користи се у пожарним одељцима, нема третмана противпожарне заштите за општа подручја
Избор вијака: завртњи разреда 4.8 за обичне радионице, вијци високе чврстоће класе 8.8 за радионице за дизалице и сеизмичка подручја
Помоћни прибор: У комплету са равним и опружним подлошкама
Чврста спона (тип округле цеви): отпорна на напетост и компресију, главна компонента за стабилност структуре
Флексибилна вучна шипка (округли челик / једноугаони челик): отпорна само на напетост, користи се за помоћну везу
Свеобухватна набавка и монтажа материјала: У складу са захтевима пројекта, можемо истовремено да обезбедимо комплетан сет компоненти челичне конструкције укључујући носаче, угаоне подупираче, греде итд. Пратимо јединствене стандарде обраде и димензије прикључка како бисмо избегли одступања у монтажи на лицу места и смањили проблеме прераде.
Техничка подршка за комплетан процес: Пре продаје, комбинућемо распон зграде, конфигурацију дизалице и сеизмичку класу да бисмо обезбедили планове за одабир и распоред за вучне шипке, као и бесплатне цртеже конструкцијских чворова за оптимизацију распореда шипки.
Професионална логистичка заштита: Оба краја челичне шипке су заштићена, а цео члан је омотан водоотпорном фолијом. Дуги елементи су сегментирани и ојачани и упаковани да би се спречила деформација, оштећење боје и судар цеви током транспорта. Истовремено, пружамо листе паковања и информације о праћењу логистике.
Упутство за инсталацију на лицу места: Пружамо графички приручник за инсталацију и нудимо удаљену техничку подршку на кинеском и енглеском језику. Одговарамо на питања у реалном времену у вези са детаљима конструкције као што су везе чворова и комбинације шипки како бисмо помогли грађевинском тиму да ефикасно заврши инсталацију.
Дугорочна гаранција након продаје: Главне цеви су обезбеђене са 5-годишњом гаранцијом квалитета, а за слојеве топлог цинковања и боје против корозије обезбеђена је гаранција од 2 године. Непрекидно испоручујемо читав низ пратећих компоненти и подржавамо допуну разбацаних малих предмета. Истовремено, бесплатно обезбеђујемо планове одржавања и поправки за каснији период.
П1 Како брзо разликовати круте вучне шипке од флексибилних анкера и како одабрати тип?
Чврсте вучне шипке направљене од округлих цеви могу да издрже и напетост и притисак и погодне су за носеће позиције језгра као што су гребени крова, врхови стубова и кранске греде. Челичне цеви и једноугаони челици направљени од флексибилних вучних шипки могу да издрже само напетост и могу се користити само као помоћне компоненте за затезање. За конвенционалне фабрике челичних конструкција, пожељне су круте вучне шипке.
П2 Да ли се анкери могу користити сами без комбиновања са другим пратећим компонентама?
Не. Спојне шипке углавном функционишу за пренос уздужних сила и обезбеђивање позиционирања. Морају се комбиновати са хоризонталним носачима крова, попречним носачима од стуба до стуба и угаоним подупирачима да би се формирао комплетан систем. Њихова само употреба не може постићи укупну структурну стабилност.
П3 Како одабрати вијке за обичне фабрике и фабрике са дизалицама?
За обичне фабрике без дизалица и не у сеизмичким зонама, обични вијци 4.8 разреда могу испунити захтеве. За зграде опремљене кран-дизалицама и које се налазе у зонама сеизмичке одбране, морају се користити вијци високе чврстоће 8.8 како би се побољшала чврстоћа везе чворова.
П4 Која врста антикорозивног решења се препоручује за спољашње влажне и обалне површине?
У веома корозивним срединама, не препоручује се само коришћење једноставног премаза боје. Треба дати предност целокупном процесу топлог цинковања. Након што дебљина слоја цинка задовољи стандарде, може дуго да се одупре сланој магли и ерозији влаге, са много дужим веком трајања од конвенционалног третмана фарбања спрејом.
П5 Како руковати дугим врпцама које се не могу транспортовати као целина?
Стандардни челични челични анкери имају дужину од 6м, 9м и 12м. Шипке веће од ових дужина, префабриковаћемо их у деловима, остављајући жлебове за заваривање на крајевима и транспортовати их на градилиште ради рада. Истовремено ће бити обезбеђени и одговарајући планови изградње спојева.
П6 Да ли све крајње плоче морају бити опремљене троугластим плочама за укрућење?
За положаје са великим носивим и концентрисаним чворовима, морају се уградити плоче за укрућење како би се спречило деформисање завршних плоча. За конвенционалне фабрике са мањим распонима и мањим оптерећењем, плоче за укрућење се могу изоставити да би се контролисала укупна цена пројекта.
