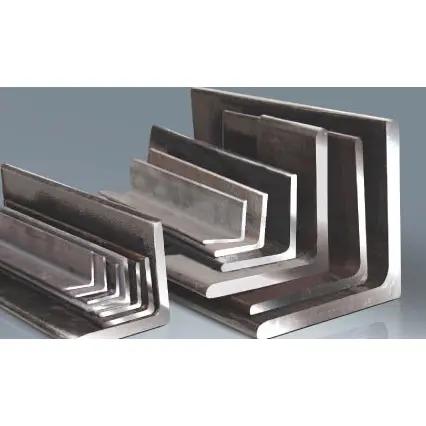

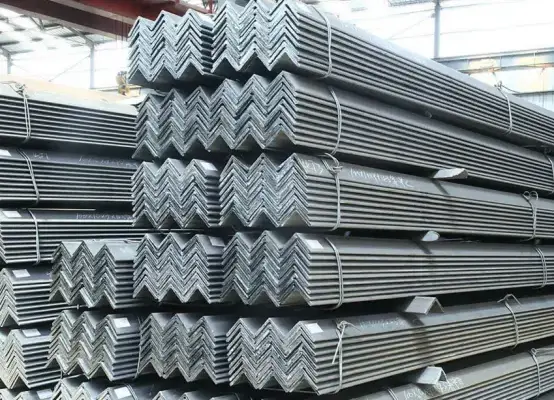

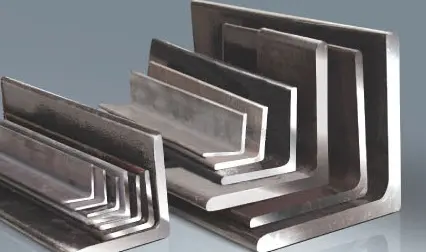

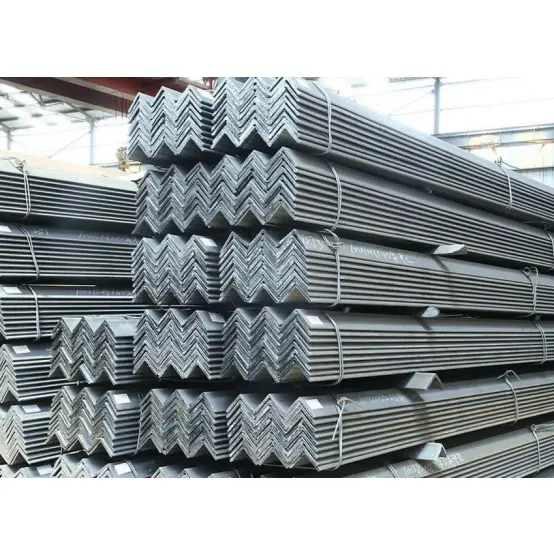

Поцинковане челичне угаоне шипке

Угаоне шипке од поцинкованог структуралног челика су лагане, исплативе и једноставне за обраду и инсталацију. Са својим компактним и разноврсним попречним пресецима, често се користе за конструктивне везе, учвршћивање, ојачање греда, ограде, носаче, уграђене делове и разне помоћне компоненте. Широко коришћени у индустријским објектима, општинским пројектима, електромеханичким инсталацијама и складишту, они су помоћни материјал велике количине у челичним конструкцијама.

Карактеристике угаоних шипки

И. Механичке карактеристике и карактеристике попречног пресека

1. Попречни пресек у облику слова Л; лагана структура. Они првенствено издржавају аксијалне силе, смичне силе и локалне моменте савијања. Због релативно ниске укупне крутости, нису погодни за употребу као носиве компоненте језгра као што су главне греде или стубови.

2. Вруће ваљана, једноделна конструкција резултира ниским заосталим напрезањем и уједначеним својствима материјала, што их чини отпорним на пуцање или деформацију под оптерећењем.

3. Углови са једнаким крацима нуде симетричну расподелу оптерећења, док неједнаки углови омогућавају флексибилан избор на основу смера силе, прилагођавајући различите спојеве за уградњу.

ИИ. Економске карактеристике и карактеристике набавке

1. Широк спектар спецификација и модела; обиље залиха на тржишту и разноврсни канали набавке; ниска цена и ниска укупна цена.

2. Лаган, значајно смањује укупно оптерећење конструкције и трошкове темеља.

ИИИ. Карактеристике обраде и конструкције

1. Сечење, пробијање, савијање, заваривање и спајање су једноставни, омогућавајући флексибилну секундарну обраду на лицу места.

2. Компактна величина олакшава руковање и подизање; разноврсне методе монтаже (заваривање или причвршћивање) обезбеђују високу ефикасност конструкције.

3. Флексибилне опције спајања и комбинације; коришћење више шипки заједно може побољшати укупну носивост и стабилност.

ИВ. Карактеристике употребе и компатибилности

1. Испоручује се у топло ваљаном "црном" стању (млинска вага); компатибилан са третманима против корозије као што су уклањање рђе, фарбање и топло цинковање; погодан за употребу у стандардним затвореним и спољашњим окружењима. 2. Веома свестран; погодан за производњу разних помоћних компоненти као што су конектори, носачи, оквири кућишта, ограде и уграђени делови.

В. Ограничења

Због свог облика попречног пресека имају ограничену отпорност на савијање и бочно померање. Они првенствено служе као помоћне компоненте за носивост, повезивање или ојачање и не могу да издрже велика оптерећења у апликацијама са великим распоном или тешким оптерећењем.

Употреба и обим примене

И. Примарне употребе

1. Спој спојева и ојачање: Угаоне шипке од поцинкованог структуралног челика служе као спојне плоче, елементи за учвршћивање и спојне компоненте између примарних и секундарних челичних елемената (као што су греде и стубови), побољшавајући интегритет спојева.

2. Разни носачи и конзоле: Израда носача цеви, носача носача каблова, база опреме, носача комуналних ходника и кровних носача.

3. Кућишта и оквири: Зидни/кровни оквири за индустријска постројења, оквири за челичне облоге у боји, оквири за преградне зидове и оквири за врата/прозоре.

4. Ограде, заштитне ограде и мердевине: Фабричке ограде по ободу, рукохвати за степенице, ограде за пешаке, ограде платформе и главне компоненте за приступне мердевине.

5. Уграђени делови и анкери: делови уграђени у конструкцију, конектори основне плоче и зидне везице.

6. Лагани рамови и привремени објекти: Једноставне шупе, ограде за градилиште, привремени ослонци и компоненте за скеле.

7. Ојачање челичне конструкције: Обезбеђивање ојачања, везивања и бочне подршке за Х-греде, челичне канале, И-греде и друге конструкцијске елементе.

ИИ. Обим примене

1. Индустријске зграде: Потпорни системи, оградне структуре и помоћни материјали за платформе опреме у фабрикама, складиштима и радионицама.

2. Општински инжењеринг: Заштитне ограде за пут, ограде на градилишту, оквири за билборде, ослонци општинских комуналних водова и мале стазе.

3. М&Е и ХВАЦ: Специјализовани носачи и вешалице за ваздушне канале, водоводне цеви и каблове у електранама, хемијским објектима и пословним зградама.

4. Монтажне и цивилне зграде: Помоћни оквири за вишеспратнице челичне конструкције, модуларне зграде и једноставне стамбене јединице.

5. Складиштење и логистика: Лагане полице, преградни регали за складиштење и заштитне структуре за складишта. 6. Остале области: Помоћне конструкције за грађевинске машине, поморски материјали за поморство, оквири пољопривредних машина и помоћни елементи за стубове за пренос енергије.

Кључни параметри перформанси

Стандард: ГБ/Т 706-2016 (угаоне шипке од поцинкованог структуралног челика); категорисани на једнакокраке и неједнакокраке углове.

И. Уобичајени материјали и механичка својства

Модул еластичности: 2,06 × 10⁵ МПа; енергија удара при собној температури ≥ 27 Ј.

ИИ. Класификација, именовање и главне спецификације

1. Класификација и ознака

· Угао једнаких ногу: ширине ногу су једнаке; ознака: ширина ноге × дебљина ноге (нпр. ∠50×5).

· Неједнак угао ногу: ширине ногу се разликују; ознака: ширина дуге ноге × ширина кратке ноге × дебљина ноге (нпр. ∠63×40×5).

2. Уобичајени углови са једнаким крацима (упориште у инжењерству)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Уобичајени углови неједнаких кракова

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

ИИИ. Димензије и параметри дужине

1. Стандардне фиксне дужине: 6м, 9м, 12м; доступно сечење по мери; толеранција дужине ±5 мм.

2. Толеранције облика: Закривљеност ≤ 2 мм по метру; укупна кривина ≤ 0,2% укупне дужине; нема значајнијег увијања.

ИВ. Структурне карактеристике

1. Отворени део у облику слова Л; ниска торзиона и савојна крутост; погодан за отпор аксијалним силама, силама смицања и локалним моментима савијања.

2. Углови са једнаким крацима имају симетрично оптерећење и често се користе за двосмерно учвршћивање или симетричне ослонце; неједнаки углови су погодни за једносмерне утоварне спојеве.

3. Ограничена је носивост једног члана; комбиновање или груписање чланова може побољшати укупну ригидност.

В. Карактеристике површине и обраде

1. Услови испоруке: Вруће ваљани, црна завршна обрада (са млинском скалом).

2. Обрадивост: Лако се сече, буши, завари и савија; погодан за производњу на лицу места.

3. Заштита површине: Компатибилно са уклањањем рђе и фарбањем, врућим поцинчавањем или премазивањем прахом; погодан и за унутрашње и за спољашње окружење.

ВИ. Параметри радног окружења

1. Применљив температурни опсег: [Мин]°Ц до [Мак]°Ц

2. Отпорност на корозију: Основном материјалу недостаје инхерентна отпорност на корозију; површинска заштита је обавезна за спољашње или корозивне средине.

3. Методе повезивања: Компатибилно са заваривањем, стандардним вијцима или поцинкованим вијцима.

Табела спецификација угаоних шипки од поцинкованих конструкцијских челичних шипки
