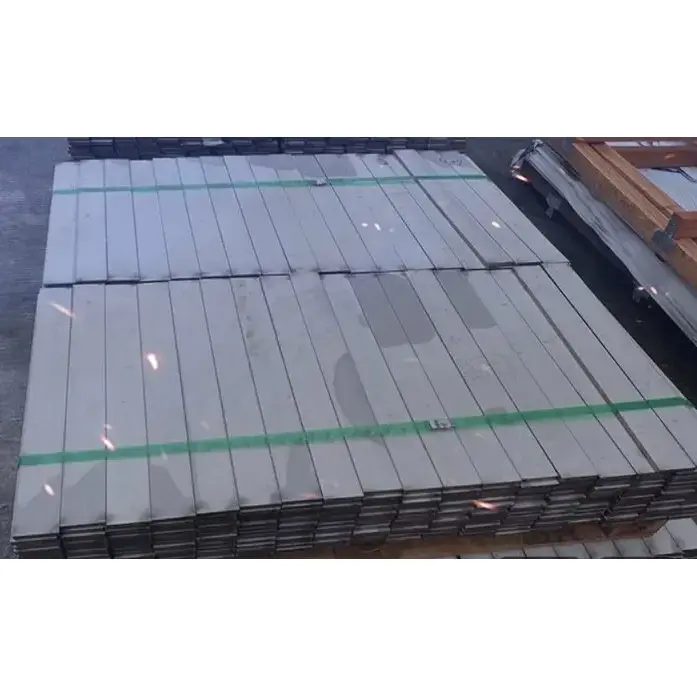

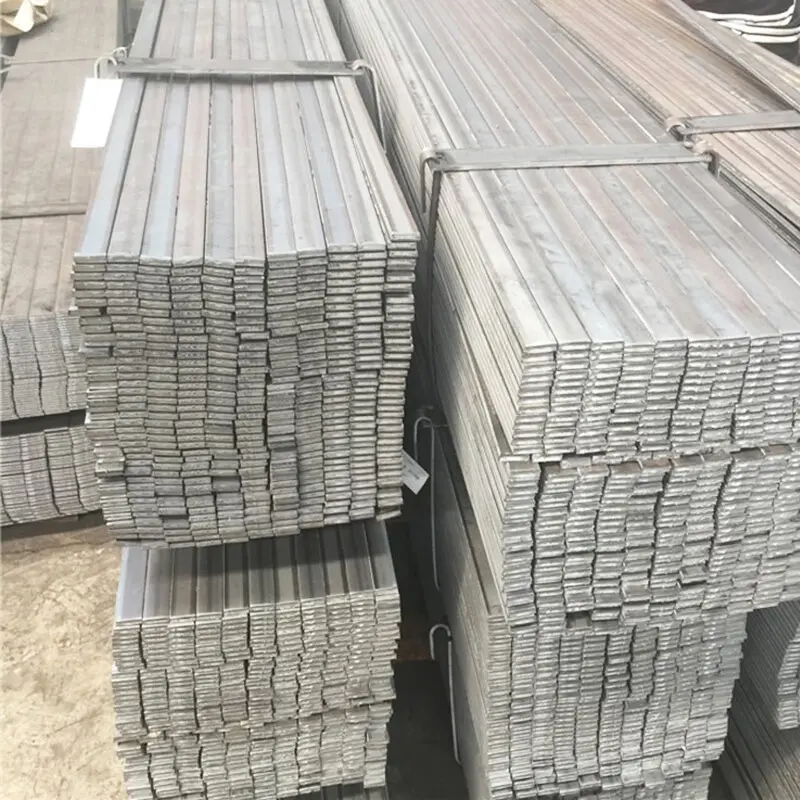

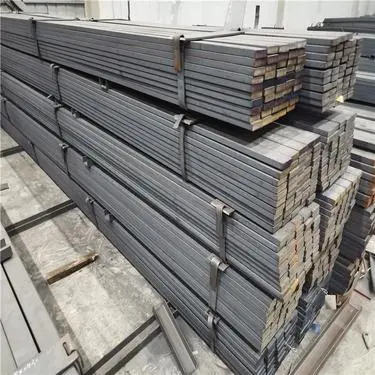

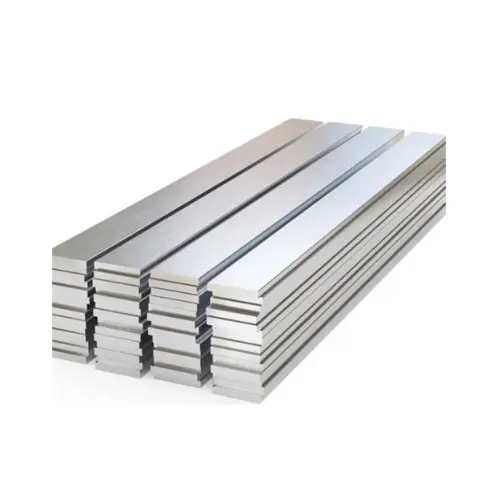

Вруће ваљане равне челичне шипке за конструкцију имају правоугаони попречни пресек са заобљеним ивицама. У складу су са стандардом ГБ/Т 704-2016 и првенствено су направљени од челика К235Б или К355Б. Спецификације се крећу од 12–300 мм ширине и 3–60 мм дебљине, са стандардним дужинама од 6 м, 9 м или 12 м.
1. Попречни пресек је дугачак раван правоугаоник где ширина знатно премашује дебљину. Нуди умерену отпорност на савијање и бочну крутост са јасном носивом осовином, што га чини идеалним за примене које укључују једносмерна оптерећења, затезне споне и стезање.
2. Типично направљен од угљеничног конструкцијског челика, материјал је уједначен и чврст. Стабилно ради под статичким и мањим динамичким оптерећењима и отпоран је на крт лом.
3. Нуди малу сопствену тежину у односу на свој попречни пресек и високу ефикасност коришћења материјала; када се користи као спојнице или затезне везице, ефикасно смањује укупно оптерећење конструкције.
1. Равне површине и уједначене ивице обезбеђују одлично пријањање, омогућавајући уградњу у равни са структурним компонентама. Погодан је за апликације као што су стеге, ивичне траке, арматуре и затезне везице.
2. Његов танак профил и једноставан облик омогућавају флексибилан распоред, чинећи га прилагодљивим неправилним површинама и уским грађевинским просторима.
3. Широк спектар модуларних спецификација — које нуде различите комбинације ширине и дебљине — омогућавају прилагођавање на лицу места и осигуравају велику свестраност.
1. Показује одличне перформансе у топлој и хладној обради. Може се лако сећи, бушити, савијати, ваљати, заваривати и штанцати без потребе за сложеним машинама. 2. Различити начини повезивања: Пре свега спојено заваривањем у преклопу или сучеоним заваривањем, али се може причврстити и вијцима или заковицама; израда спојева је једноставна.
3. Дужине се могу резати по потреби са минималним отпадом материјала; згодна је обрада малих или неправилног облика.
1. Као ваљана топло ваљана површина задржава млински каменац; могу се применити третмани као што су топло цинковање, хладно цинковање, фарбање или црњење. Једном третиран за отпорност на корозију, погодан је за унутрашње, спољашње и влажне или изложене средине.
2. Механичка својства остају стабилна у оквиру стандардног температурног опсега од **-20°Ц до 250°Ц**, без значајне деградације перформанси.
1. Једноставни производни процеси и производња великих размера резултирају ниским ценама и великом доступношћу залиха, што га чини високо исплативим основним структурним профилом.
2. Категорисани на топло ваљани равни челик и хладно вучени равни челик:
1. Вруће ваљани тип: Карактеристике млин скале на површини; умерена прецизност димензија; погодан за опште инжењерске примене.
2. Хладно вучени тип: висока димензионална прецизност и глатка површина; погодан за прецизну монтажу и механичке компоненте.
1. Слаба отпорност на бочну торзију и превртање; неприкладни за употребу као примарне носиве греде или стубови сами; обично се користе као помоћне компоненте.
2. Тањи равни челични профили имају слабу отпорност на локализовани удар и склони су савијању или деформацији под превеликим оптерећењима.
3. Подложан брзом рђењу ако се остави изложен на отвореном током дужег периода без заштите од корозије.
1. Прикључне компоненте за челичне конструкције
Вруће ваљане равне челичне шипке могу послужити као везице, арматурне плоче, спојне плоче и учвршћивачи између челичних греда, стубова, Х-греда и квадратних/правоугаоних шупљих профила. Они побољшавају укупну структурну стабилност и уобичајени су помоћни материјали за спојеве челичних конструкција.
2. Уграђени делови и компоненте
Користи се за израду уграђених равних челичних плоча, уграђених спојних елемената и трака за уземљење; широко се примењује у пројектима уграђених компоненти за темеље зграда, зидове и кровове.
3. Системи кућишта и обрезивања ивица
Користи се за обрезивање ивица и омотавање око челичних панела обложених бојама, зидова, кровова и отвора за врата/прозоре; такође се користи за траке за притисак, оквире за заптивање ивица, траке за покривање спојева панела и компоненте за заптивање/блокирање воде. 4. Прибор за цеви и опрему
Обујмице за цеви, обујмице за цевоводе, траке за носаче, траке за причвршћивање опреме и траке за фиксирање линија; служи за организовано осигурање цеви и каблова.
5. Уземљење за струју и заштиту од грома
Уземљење равних шипки, громобранских доводних проводника и трака за изједначавање потенцијала за зграде, фабрике, просторије за дистрибуцију електричне енергије и специјализовану опрему; материјали усклађени са стандардима електропривреде.
6. Заштитне ограде, рукохвати и пролазе/степенице
Обруб ивица газишта степеница, траке за ојачање ограде, једноставне заштитне пречке и траке платформе против клизања.
7. Механичка и хардверска обрада
Штанцани делови, рамови мале опреме, прибор за алате, хардверске компоненте, делови пољопривредних машина и прилагођено сечење/обрада малих нестандардних делова.
8. Општински и привремени објекти на градилишту
Ојачање за гомилање, везице за скеле, привремени потпорни оквири и оквири за основе знакова.
1. Инжењеринг челичних конструкција: Помоћни материјали за индустријска постројења, монтажне зграде, челичне кровове и системе за облагање зидова.
2. М&Е зграде (механички и електрични): уземљење електричне заштите од грома, носачи водовода/ХВАЦ цеви и системи за фиксирање водова.
3. Енергетика: Уземљење и проводни прикључци за трафостанице, дистрибутивне просторије и спољне енергетске објекте.
4. Општински и транспорт: ограде на путевима, заштитне ограде, аутобуске станице и компоненте општинског пејзажа.
5. Производња машина: Опрема опште намене, грађевинске машине, пољопривредне машине и прерада хардверских компоненти.
6. Бродоградња и зидови завесе: Ојачање бродских компоненти, архитектонска завршна обрада ивица зидова и подоквири врата/прозора.
· Топло ваљани равни челик: исплатив са великом доступношћу залиха; погодан за општу инжењерску употребу, првенствено за структуралне везе, уграђене делове, уземљење и завршну обраду ивица облоге.
· Хладно вучени равни челик: има прецизне димензије и глатку, чисту завршну обраду; погодан за прецизне машине, компоненте које захтевају висок естетски квалитет и прецизну монтажу.
· Топло поцинковани равни челик: отпоран на корозију и рђу; пожељно за спољашње, изложене или влажне средине и пројекте уземљења за заштиту од грома. Кључни параметри перформанси
Стандарди: ГБ/Т 704-2016 „Вруће ваљани равни челик“, ГБ/Т 34374-2017 „Хладно вучени равни челик“
|
Материал Граде |
Граница течења РеЛ (МПа) |
Затезна чврстоћа Рм (МПа) |
Издужење након прелома |
Сценарији апликација |
|
К235Б |
≥235 |
375～500 |
≥24% |
Општа употреба у инжењерингу, спојни елементи, ивица, обични уграђени делови, плоче за уземљење |
|
К355Б |
≥355 |
470～630 |
≥21% |
Издржљива арматура, носиве спојне плоче, окови механичке опреме |
Општи физички параметри
· Густина: 7,85 г/цм³
· Модул еластичности: 2,06 × 10⁵ МПа
· Радна температура: -20°Ц до 250°Ц
1. Метода означавања
Ширина × Дебљина (мм); Примери: 50×5, 80×6
2. Главни распони величина
· Ширина: 12–300 мм
· Дебљина: 3–60 мм
· Стандардне дужине: 6м, 9м, 12м; сечење по дужини доступно на захтев
3. Толеранције димензија
· Топло ваљани равни челик: ширина ±1,0 мм, дебљина ±0,5 мм
· Хладно вучени равни челик: већа прецизност; Толеранција ширине/дебљине ≤ ±0,3 мм
4. Теоријска формула тежине
Ш (кг/м) = ширина (мм) × дебљина (мм) × 0,00785
5. Заједничке спецификације и тежина по метру
|
Величина (ширина × дебљина, мм) |
Теоријска тежина (кг/м) |
Главне апликације |
|
20×3 |
0.471 |
Мале ивице, лајсне за прозоре и врата, једноставне везице |
|
25×3 |
0.589 |
Декоративне лајсне, делови за причвршћивање цевовода |
|
30×3 |
0.707 |
Општа обрада ивица, лајсне крова, мали делови за ојачање |
|
30×4 |
0.942 |
Зидне везице, мале обујмице за цеви |
|
40×4 |
1.256 |
Обичан челик за равно уземљење, обичне спојне плоче |
|
40×5 |
1.570 |
Стандардне траке за уземљење, обујмице за цеви, лајсне кућишта |
|
50×5 |
1.963 |
Главни челик за равно уземљење, траке за везивање челичне конструкције |
|
50×6 |
2.355 |
Везне шипке за тешке услове, траке за ојачање опреме |
|
60×6 |
2.826 |
Велике стезаљке за цеви, траке за укрућење греда и стубова |
|
80×6 |
3.768 |
Тешке спојне плоче, проширени делови арматуре |
|
80×8 |
5.024 |
Дебеле носиве траке, помоћне плоче за основе опреме |
|
100×8 |
6.280 |
Проширене компоненте за тешке терете, велики обручи |
1. Раван, издужен пресек; нуди добру једносмерну отпорност на савијање, али ниску бочну крутост. Погодно за савијање, затезање, везивање и стезање у равни; неприкладан за самостално издржавање великог обртног момента или бочних оптерећења.
2. Уједначен састав материјала без значајних тачака концентрације напона; показује одлична својства хладног савијања и штанцања.
3. Стабилне перформансе смицања; погодан за употребу као спојнице за преклоп, водонепропусне траке и везице.
|
Категорија |
Процес формирања |
Прецизност и стање површине |
Цоре Перформанце |
Сценарији апликација |
|
Топло ваљани равни челик |
Вруће ваљање |
Оксидна скала на површини, обичне димензионалне прецизности |
Добра жилавост, одлична заварљивост, високе перформансе |
Везне шипке од челичне конструкције, уграђени делови, ивични украси, опште уземљиве шипке, општа употреба на градилишту |
|
Хладно вучени равни челик |
Прецизно хладно цртање |
Глатка светла површина, прецизне димензије |
Висока равност, чврста толеранција, добар изглед |
Опрема за прецизне машине, декоративне компоненте, делови за монтажу високе прецизности |
|
Топло поцинковани равни челик |
Вруће ваљање / хладно извлачење + топло цинковање |
Уједначен премаз цинка, својство против рђе |
Одлична отпорност на корозију и временске услове, стабилна електрична проводљивост |
Уземљење на отвореном, делови конструкција на отвореном, влажне средине, енергетски пројекти |
1. Перформансе хладног савијања: Могућност хладног савијања од 180° на собној температури без пуцања или деламинације на кривини; погодан за савијање и обликовање на лицу места.
2. Перформансе заваривања: Због ниског садржаја угљеника, ове топло ваљане равне челичне шипке су погодне за електролучно заваривање и заваривање заштићено гасом; дају јаке заварене спојеве који су отпорни на пуцање.
3. Штанцање/штанцање: Лако се удари и сече; ниска тежина обраде; погодан за масовну производњу малих делова неправилног облика.
4. Електрична проводљивост: Чисти угљенични челик нуди добру електричну проводљивост и стандардни је материјал за заштиту од грома и пројекте уземљења.
1. Основно стање: Вруће ваљана "црна" завршна обрада (млинска скала); склон рђењу; антикорозивна обрада је обавезна за спољашњу употребу.
2. Уобичајени антикорозивни процеси и референтне спецификације
о Топло цинковање: просечна дебљина цинка ≥65μм; век трајања на отвореном од 12-18 година.
о Хладно цинковање / фарбање: цинк премаз / слој боје дебљине 20–40 μм; првенствено за унутрашње или суво окружење.
о Зацрњење / Пасивација: Само спречавање рђе (без декоративне завршне обраде); користи се за унутрашње механичке компоненте.
1. Примарни: преклопно заваривање, сучеоно заваривање (стандардно за челичне конструкције и пројекте уземљења).
2. Секундарни: Вијци, закивање, причвршћивање стезаљкама/стезаљкама.
Погодно
Учвршћивање/појачање челичне конструкције, ивице крова/зида, уграђени делови, громобранска заштита/уземљење, обујмице за цеви/конзоле, ивице ограде степеништа, једноставне заштитне ограде, мали механички делови хардвера.
Неприкладан
Самосталне примарне носиве греде или стубови, компоненте подложне високофреквентном наизменичном удару, носеће компоненте високог притиска.
| ширина (мм) |
дебљина (мм) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| теоријска тежина (кг/м) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
