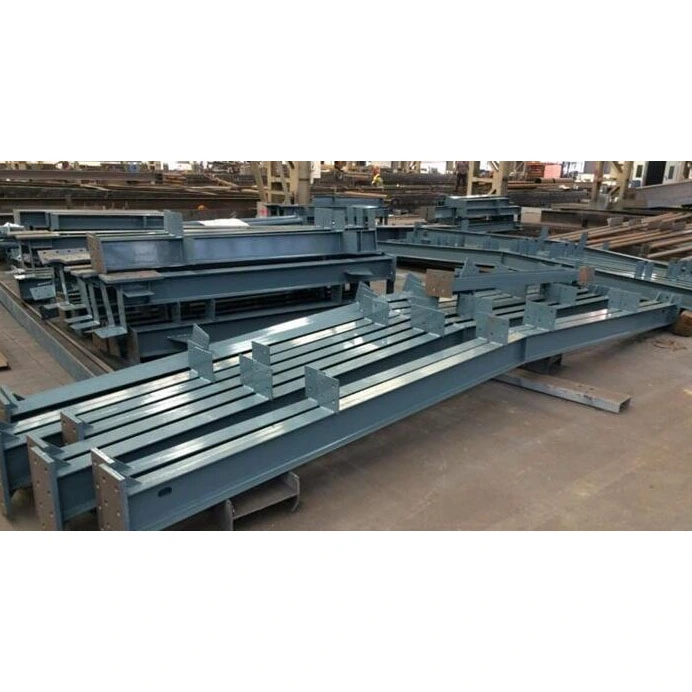

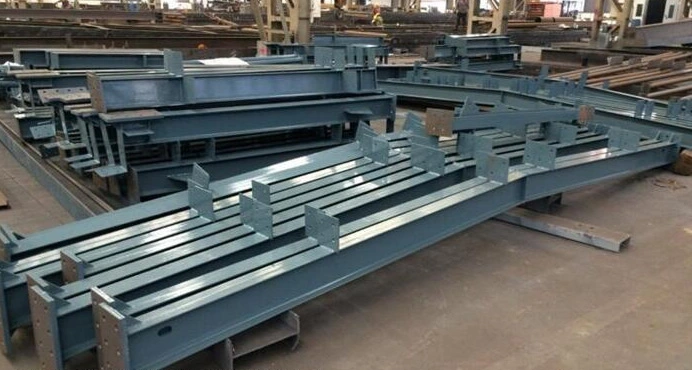

Челична греда Х пресека за тешке услове рада

Челична греда Х пресека за тешке услове рада су најчешће коришћене хоризонталне носиве компоненте у челичној конструкцији. За разлику од И-греда, кутијастих греда или кружних шупљих профила—који имају инхерентна структурна ограничења—Х-греде оптимизују расподелу оптерећења кроз посебан дизајн попречног пресека прирубнице и мреже.

ХАИСХЕНГ користи модел двоструке производње који комбинује топло ваљану масовну производњу са производњом заварених плоча, задовољавајући све, од стандардних залиха до прилагођених греда за тешке услове рада и променљивог пресека. Наши производи стижу у потпуности префабриковани—укључујући заваривање завршних плоча, монтажу учвршћивача, пескарење са 2,5 степеном и вишеслојни премаз—елиминишући потребу за завршном обрадом на лицу места. Спремни су за моментално подизање и повезивање, ефикасно решавајући три главна изазова набавке за пројекте у иностранству: недостатак заваривача на лицу места, строги рокови изградње и потешкоће са будућим структуралним модификацијама. Они су оптималан избор за подне главне греде и круте кровне греде.

Класификација производа и преглед пресека

1. Класификација и обим примене

- Вруће ваљане Х-греде: Стандардни профили формирани једним процесом врућег ваљања у челичани, са фиксним димензијама и чврстим толеранцијама. Предности укључују брзу испоруку, ниже јединичне трошкове и одсуство заосталог напрезања заваривања. Међутим, они дозвољавају само сечење на основу дужине (димензије попречног пресека се не могу мењати) и најпогодније су за стандардне секундарне греде индустријских постројења са распонима ≤18м и конвенционалним оптерећењима.

- Заварене Х-греде: Израђене састављањем одвојених плоча и плоча са прирубницама коришћењем аутоматског заваривања под водом; сви параметри — као што су висина пресека, ширина прирубнице и дебљина плоче — су потпуно прилагодљиви. Способни да производе греде променљивог пресека (конусне греде), они су главни избор за нестандардне пројекте који укључују распоне >18м, тешка оптерећења дизалицом и сложене кровне конструкције порталног оквира.

2. Стандардизовано означавање пресека индустрије

- Формула за означавање: Х×Б×тв×тф (универзално разумљиво у индустрији без двосмислености; компатибилно са глобалним стандардима прегледа цртежа)

- Дефиниције параметара: Х = Укупна висина греде; Б = спољна ширина прирубнице; тв = дебљина мреже; тф = Дебљина прирубнице

- Пример: Х600×200×10×16 означава висину греде од 600 мм, ширину прирубнице од 200 мм, дебљину мреже од 10 мм и дебљину прирубнице од 16 мм.

3. Разврставање материјала и погодност за ниске температуре

- Стандардни амбијентални услови: К235Б, К355Б (покрива 90% глобалних пројеката у затвореном и умереном окружењу)

- Нискотемпературни/алпски услови: К355НЛ обавезан (сертификован за отпорност на удар на -20°Ц ради спречавања кртог лома; потребно за пројекте у Северној Европи, Русији и Унутрашњој Монголији)

Контролна листа фабричке испоруке

1. Класификација тела греда

- Праве греде константног попречног пресека: челичне греде Х пресека за тешке услове са уједначеним димензијама по целој површини; користи се за примарне и секундарне греде у вишеспратним оквирима и платформама опреме.

- Конусне греде променљивог попречног пресека: већа висина на средини распона и конусни крајеви; посебно дизајниран за фабричке кровове са крутим оквиром портала да би се смањили моменти савијања ослонца и уштедели челик.

- Екстра-дуге спојене греде: Префабриковане у сегментима за дужине веће од 12м; укључује унапред припремљене косине за сучеоно заваривање за спајање на лицу места са завареним шавовима класе И.

2. Стандардне компоненте крајње подршке

- Завршне плоче са вијцима: дебљина 16–40 мм; изабран на основу снага реакције подршке; претходно избушено за вијке високе чврстоће; пожељан избор за 90% чврстих веза између греде и стуба (не захтева се врући рад на лицу места).

- Заварени искошени крајеви: косине у облику слова В са обе стране прирубница и трака; користи се за високе мега-рамове који захтевају заваривање са пуним продором на лицу места.

- Попречни носачи укрућења: Стандардна карактеристика у зонама вршног смицања на носачима греда; спречава локално извијање/урушавање мреже под оптерећењем лежаја; обавезни према националним структурним стандардима.

3. Помоћне структуре средњег распона

- Попречни елементи за укрућење средњег распона: Постављени на местима концентрисаних оптерећења опреме и вертикалних оптерећења дизалице да би се спречило извијање на смицање мреже.

Спојне плоче секундарне греде: Префабриковане и заварене на мрежу главне греде за учвршћене везе са секундарним гредама, елиминишући потребу за бушењем или сечењем на лицу места.

Ојачане плоче за комуналне отворе: Прстенаста арматура за мрежне отворе (водовод, електрична енергија, заштита од пожара) како би се спречило смањење структуралног капацитета узроковано изрезима.

4. Дизање и привремене помоћне компоненте

Префабриковане ушице за подизање: фабрички уграђене за греде великог распона тежине преко 3 тоне; дизајниран да испуни прорачуне конструкције за подизање; забрањено је ад хоц заваривање ушица за подизање на лицу места.

Привремене клинове за позиционирање: Користе се за поравнање током монтаже вишесегментних греда на лицу места; брушени након завршетка како би се осигурала глаткоћа површине.

5. Антикорозивни и ватроотпорни површински третмани

Општа употреба у затвореном простору: Са2.5 пескарење + епоксидни прајмер богат цинком + средњи слој од гвожђе оксида + полиуретански завршни премаз; дебљина сувог филма: 80–120 μм.

Ватроотпорне зоне: Додатна примена танкослојних или дебелослојних интумесцентних премаза отпорних на ватру како би се испунили захтеви за инспекцију заштите од пожара у трајању од 1 сата, 2 сата или 3 сата.

Обалне/хемијске корозивне зоне: Топло цинковање замењује систем боје; дебљина превлаке цинка ≥85 μм; отпорност на корозију у сланом спреју >18 година.

6. Потрошни материјал за уградњу и фабричка документација укључени у испоруку

Потрошни материјал: Вијци високе чврстоће разреда 8.8 и 10.9, равне подлошке и закошене подлошке; величине да одговара рупама на завршним плочама, елиминишући потребу за секундарном набавком.

Документација о инспекцији: Оригинални сертификати о квалитету материјала, извештаји о 100% ултразвучном тестирању (УТ) за заварене шавове степена 1, записи о 3Д димензијској верификацији и јединствени ИД логови компоненте; сва документација је погодна за царињење у иностранству и интерне ревизије власника.

Предности челичних греда Х пресека за тешке услове рада

1. Велика редундантност савијања; спречава будуће пропадање крова и цурење воде.

Прирубнице су концентрисане на горњој и доњој ивици где је напон савијања највећи; модул пресека око јаке осе далеко премашује модул И-греде исте тежине. Провера оптерећења потврђује да дуготрајна вертикална деформација стандардних кровних греда распона 15 м остаје испод границе Л/400, спречавајући уобичајене проблеме након изградње као што су деформација кровног греда, кидање хидроизолационих мембрана и цурење крова.

2. Лагана структура смањује трошкове темеља и нискоградње

У поређењу са сандучастим гредама еквивалентне носивости, сопствена тежина је смањена за 22%–30%, чиме се смањује вертикално оптерећење које се преноси на челичне стубове и темеље. Нема потребе за повећањем изолованих димензија темеља, директно смањујући трошкове за челик за арматуру, бетон и ископ земљаних радова; ово чини систем веома погодним за ојачавање и реновирање застарелих индустријских објеката.

3. Сува градња на лицу места одговара регионима са недостатком радне снаге

95% производње за вијчане Х-греде је завршено у фабрици; рад на лицу места је ограничен на подизање и причвршћивање вијака, омогућавајући уградњу 8–12 преграда са гредама и стубовима дневно. Пошто сертификовани заваривачи под високим притиском нису потребни, систем ефикасно решава проблеме оскудице заваривача и високих трошкова рада који се често срећу на локацијама у иностранству у југоисточној Азији и Африци.

4. Отпорност на замор, ветар и сеизмику погодна за дуготрајно циклично оптерећење

Преостала напрезања заваривања су у потпуности елиминисана хидрауличким исправљањем, омогућавајући конструкцији да издржи повратно кретање мостних дизалица и циклична бочна оптерећења од јаког ветра. Није потребно додатно бочно учвршћивање у зонама Сеизмичког интензитета 8, а век трајања конструкције на замор задовољава 50-годишњи пројектни век трајања.

5. Висока компатибилност за будуће модификације смањује трошкове реновирања и проширења

Дизајн отворене мреже избегава затворене шупљине, омогућавајући уградњу носача опреме, нових цеви или структуралних отвора без угрожавања унутрашњег антикорозивног премаза. Ово нуди значајне предности у односу на кутијасте греде (којима недостаје унутрашњи приступ) и кружне шупље делове (где сечење отвора угрожава интегритет против корозије), што резултира смањењем од преко 60% трошкова за будуће модификације и проширења.

6. Двоструки производни путеви обезбеђују флексибилне и контролисане распореде испоруке

Стандардне топло ваљане греде су доступне за испоруку у року од 3 дана, док се прилагођене заварене греде променљивог пресека испоручују у року од 12-18 радних дана. Методе производње могу се флексибилно мењати на основу хитности пројекта, помажући да се избегну казне повезане са кашњењима у распореду.

Хоризонтална анализа диференцијације по категоријама производа

1. Диференцијација носивих конструкција

- у односу на И-греде: И-греде имају нагнуте унутрашње површине прирубница, што резултира расипањем материјала на ивицама и великом подложношћу бочној нестабилности дуж слабе осе; насупрот томе, Х-греде имају паралелне унутрашње и спољашње површине прирубница, побољшавајући искоришћеност материјала за 17% и омогућавајући постављање греда директно на прирубнице.

- у односу на кутијасте греде: Кутијасте греде нуде уравнотежену двосмерну крутост, али пате од превелике сопствене тежине и неприступачних унутрашњих шупљина за уклањање рђе; Х-греде имају различите јаке и слабе осе, омогућавајући циљано појачање крутости на једној страни и смањење трошкова за 35%.

- у односу на греде кружног шупљег пресека (ЦХС): ЦХС греде обезбеђују уједначену крутост у свим правцима, али не могу да подрже равне подне облоге на својим горњим површинама; иако нуде ниску отпорност на ветар, нису погодне као примарне подне греде и обично су ограничене на употребу у конзолним пејзажним структурама.

2. Диференцијација у заједничкој конструкцији

- Везе између греде и стуба: Три изложена лица омогућавају универзалну употребу три типа споја—заврнутих завршних плоча, жлебова заварених спојева и преклопних спојева носача (конзола)— нудећи највиши ниво стандардизације у индустријским цртежима.

- Спојеви секундарних греда: Равна мрежа главног снопа омогућава вертикално заваривање спојних плоча са контролисаном перпендикуларношћу; насупрот томе, повезивање са закривљеним површинама (као округле или квадратне цеви) често доводи до ексцентричног оптерећења.

- Израда променљивог попречног пресека: Обликовање се постиже једноставним резањем мреже; цена производње по јединици је само 40% од цене кутијастих греда променљивог пресека.

3. Разликовање у заштити и одржавању од корозије

- Заштита од корозије: Нема затворених шупљина; пескарење и фарбање обезбеђују потпуну покривеност без мртвих тачака, елиминишући ризик од унутрашње акумулације воде и рђе.

- Одржавање и инспекција: Завари и услови рђе могу се визуелно прегледати споља без ендоскопа, што одржавање чини изузетно једноставним.

4. Коначни закључци селекције

- Челичне греде Х пресека за тешке услове рада: фабричке зграде са више спратова, кровови са крутим оквиром портала и системи бетонских композитних подова.

- Кутијасте греде: велики пројекти са великим оптерећењем са распонима >36м или капацитетом крана ≥50т.

- Округле цевне греде: архитектонске карактеристике фасаде и мале конзолне надстрешнице.

- И-греде: привремени једноставни носачи и разне секундарне кровне греде.

Стандардизовани процес масовне производње у десет корака

1. Инспекција улазних сировина

- Топло ваљани профили: Проверите сертификате материјала за млевење, поново измерите дебљину мреже и прирубница и проверите да ли има површинских слојева или пукотина.

- Необрађене челичне плоче: изравнавање ради елиминисања савијања изазваног котрљањем и поновног мерења равности; неусаглашене плоче се одмах враћају.

2. ЦНЦ прецизно сечење

- Вруће ваљане греде: Сече се помоћу ЦНЦ машина за тестерисање, са 2 мм резервом за скупљање заваривањем.

- Заварене греде: Машине за сечење пламеном се користе за одвојено сечење мреже и прирубница; за мреже променљивог пресека секу се закривљене прелазне косине.

3. Монтажа на Јигс

Специјализовани фиксирани држачи обезбеђују ограничења позиционирања, држећи одступање од центрирања мреже унутар 2 мм и обезбеђујући истовремено вертикално поравнање обе прирубнице; причврсно заваривање осигурава склоп како би се спречило неусклађеност.

4. Двострано аутоматско заваривање под водом (САВ)

Једнострано заваривање у корену → обртање радног комада и изрезивање/чишћење корена → потпуно заваривање на полеђини како би се елиминисало непотпуно продирање корена; критични заварени спојеви главног снопа се подвргавају 100% ултразвучном тестирању (УТ) према стандардима нивоа И.

5. Хидрауличка корекција напона заваривања

Да би се решило увијање прирубнице према унутра и бочно савијање греде, користе се двоструке методе корекције које користе исправљаче прирубница и исправљача греда како би се елиминисала унутрашња напрезања заваривања и спречила накнадна деформација опруге.

6. Монтажа и заваривање помоћних компоненти

Прецизно означавање распореда на основу цртежа; секвенцијално заваривање укрућења лежајева, корнера секундарних греда, гредица и завршних плоча, уз строгу контролу деформације заваривања.

7. Прецизна ЦНЦ израда рупа

Рупе за вијке високе чврстоће се формирају у једном пролазу помоћу 3Д ЦНЦ машина за бушење (толеранција пречника рупе ±0,3 мм); разне процесне рупе се исеку плазмом и затим уклањају ивице.

8. Завршна обрада готовог производа

Брушење завара, прскања и трагова сечења; означавање бројева компоненти и висина оса ради лакшег подизања и поравнања на лицу места.

9. Са2.5 степен за уклањање рђе и вишеслојни премаз

Уклањање рђе на целој површини помоћу машине за пескарење, чиме се постиже храпавост површине од 40–75 μм како би се обезбедило пријањање боје; слојевито наношење прајмера, међуслоја и завршног премаза, са додатним ватроотпорним премазом који се наноси у одређеним противпожарним зонама.

10. Завршна инспекција, паковање и отпрема

Провера правости, димензија попречног пресека и дебљине филма боје; састављање комплетне евиденције о контроли квалитета; паковање према прекограничним стандардима коришћењем растезљиве фолије отпорне на кишу и дрвених палета.

Додатак: Специјални процес за греде променљивог пресека

Сечење неправилних ребара → монтажа на секционе шаблоне → сучеоно заваривање укосо → укупно секундарно равнање; сви остали процеси су идентични онима за стандардне греде.

Свеобухватни параметри техничких перформанси

1. Толеранције геометријске обраде готовог производа

- - Уздужна равност тела греде: ≤Л/1000 (где је Л укупна дужина греде)

- Бочна вертикалност прирубнице: ≤Б/100 (где је Б ширина прирубнице)

- Одступање димензија попречног пресека (дужина/ширина): ±2–3 мм

2. Механичка својства основног материјала (челична греда Х пресека за тешке услове рада)

Напомена: К355НЛ са квалификованим испитивањем на удар на ниским температурама треба да буде усвојен за нискотемпературна грађевинска подручја.

3. Имплицитни структурни параметри

- Отпорност на савијање јаке осе: Модул пресека који је водећи у индустрији око Кс-осе; минимизира потрошњу челика за дато оптерећење

- Расподела силе смицања: Мрежа носи 100% вертикалне силе смицања; прирубнице не доприносе отпорности на смицање, што резултира јасним границама оптерећења које поједностављују верификацију структуре

- Коефицијент отпора ветра: 1,3–1,5 (нижи од кутијастих носача, али виши од кружних шупљих профила); нуди избалансирану прилагодбу за умерене приобалне зоне оптерећења ветром

- Бочна стабилност: Горња прирубница је директно повезана са подним плочама или гредама, елиминишући потребу за додатним бочним учвршћивањем и поједностављујући конструкцијске цртеже

4. Стандарди контроле и прихватања завара

- Завари степена И: спојеви главне греде и носиви завари на носачима; Потребно је 100% ултразвучно тестирање (УТ); стандард без кварова

- Завари ИИ степена: Секундарни завари за укрућења и спојне плоче; 20% инспекција случајног узорковања; чврстоћа шава не сме бити мања од чврстоће основног материјала

5. Спецификације везе

- Вијци високе чврстоће: класа 10.9 пожељна за чврсте везе између греде и стуба; Степен 8.8 се користи за секундарне пинне везе

- Шипци за смицање: Стандардни клинови Φ16/Φ19 на горњој прирубници за композитне бетонске подне плоче, обезбеђујући синергистичко дејство носивости између челика и бетона

Зашто одабрати ХАИСХЕНГ?

1. Поуздан капацитет у више база и стабилна прекогранична испорука

Производња је распоређена у четири главне базе за производњу челичних конструкција (Тиањин, Фујиан, Схандонг и Хубеи) како би се омогућила локализована логистика и отпрема. Одржавамо довољно залиха стандардних челичних греда Х пресека за тешке услове рада за отпрему у року од 48 сати. За нестандардне заварене греде, ми управљамо са 12 власничких линија за заваривање под водом, што нам омогућава да заобиђемо уска грла капацитета у шпици сезоне и обезбедимо правовремену испоруку наруџбина у пуном контејнеру за иностране клијенте.

2. Свеобухватна инспекција квалитета треће стране и усклађеност са стандардима ревизије фабрика у иностранству

Одржавамо независно одељење за интерну инспекцију квалитета и наручујемо независним агенцијама да верификују сваку серију главних греда у погледу детекције грешака, дебљине филма боје и спецификација материјала. Обезбеђени су оригинални извештаји о инспекцији на енглеском језику, који испуњавају услове тендера за инжењеринг и стандарде за улазак у земље широм Африке, Југоисточне Азије и Централне Азије, елиминишући потребу да клијенти спроводе додатна тестирања.

3. Бесплатна оптимизација детаљног дизајна и цртежа како би се спречиле грешке и расипање материјала

Наш тим од 12 људи у иностранству за детаљну обраду челичних конструкција оптимизује детаље везе и верификује прорачуне оптерећења у складу са локалним стандардима (БС, ЕН, ГБ). Проактивно исправљамо проблеме као што су сукоби између греда и стубова и неусклађености дебљине плоче пронађене на оригиналним цртежима, смањујући отпад материјала на лицу места у просеку за 8%.

4. Услуге прекограничне подршке на једном месту

Пружамо извозну фумигацију, паковање отпорно на влагу и рђу, вишејезичне видео снимке са упутствима за инсталацију и услуге документације царињења. За пројектне локације у иностранству, можемо послати сертификоване инжењере челичних конструкција да обезбеде упутства за инсталацију на лицу места, превазилазећи комуникационе баријере повезане са удаљеном градњом.

5. Дугорочна гаранција и подршка за поправке

Под условом да нема преоптерећења које је направио човек, нудимо 3-годишње гаранције на фарбање, 15-годишњу гаранцију на топло цинковање и доживотну техничку подршку за главну конструкцију. Фабрички додељени бројеви компоненти обезбеђују следљивост, а резервни делови истих спецификација остају доступни до 10 година.

ФАК

П1: Да ли се Х-греде променљивог пресека морају користити за кровне греде оквира портала?

О: За распоне ≤15м са стандардним оптерећењем крова, Х-греде константног пресека се могу користити за смањење трошкова. За распоне >15м или где су кровна оптерећења (киша/снег) значајна, потребне су греде променљивог пресека; они могу смањити потрошњу челика за 15%–20% док истовремено смањују силе смицања на ослонцима.

П2: Како да брзо изаберем између заварених Х-греда и топло ваљаних Х-греда?

О: Одаберите топло ваљане греде за стандардне димензије и уске распореде; изаберите заварене греде за нестандардне попречне пресеке, променљиве дубине, екстра дугачке распоне или посебне дебљине плоча. Вруће ваљане греде немају напрезања заваривања и погодне су за регионе са ниским температурама, док заварене греде нуде већу флексибилност прилагођавања.

П3: Да ли ће сечење отвора у мрежи Х-греде утицати на сигурност конструкције?

О: Мали отвори ојачани плочама за учвршћивање у зони ниског смицања (средњи распон) не угрожавају безбедност; међутим, стриктно је забрањено отварање отвора у зони високог смицања у близини ослонаца, јер могу лако да изазову смицање мреже. Наши цртежи детаљног дизајна јасно означавају ове забрањене зоне.

П4: Које решење против корозије се препоручује за прекоморске регионе са високом изложеношћу сланом спреју?

О: Топло цинковање је обавезно за приобална подручја у кругу од 5 км од обале, пошто ће се системи боја неизбежно ољуштити и зарђати у року од 3-5 година; за приобална подручја у унутрашњости, високоградни епоксидни завршни премази нуде бољу укупну исплативост.

П5: Како се рукује гредама ако су предугачке за стандардни транспорт возила?

О: Греде веће од 12 метара су префабриковане у сегментима са прецизно обрађеним завареним косинама. Спајање на лицу места користи сучеоне заваре са пуним продором степена И; када ултразвучно испитивање потврди интегритет шава, спојена греда ради идентично као и континуирана и испуњава стандарде прихватања структуре.

П6: Како се одређује дебљина завршне плоче? Може ли се стандардна дебљина користити широм плоче?

О: Универзални стандард се не може применити; Дебљина завршне плоче се израчунава на основу максималне силе реакције подршке, обично у распону од 16 мм до 40 мм. Недискриминаторна употреба танких плоча може довести до савијања крајњих плоча или клизања вијака; пружамо бесплатне прорачуне дебљине на основу оптерећења специфичних за пројекат.
