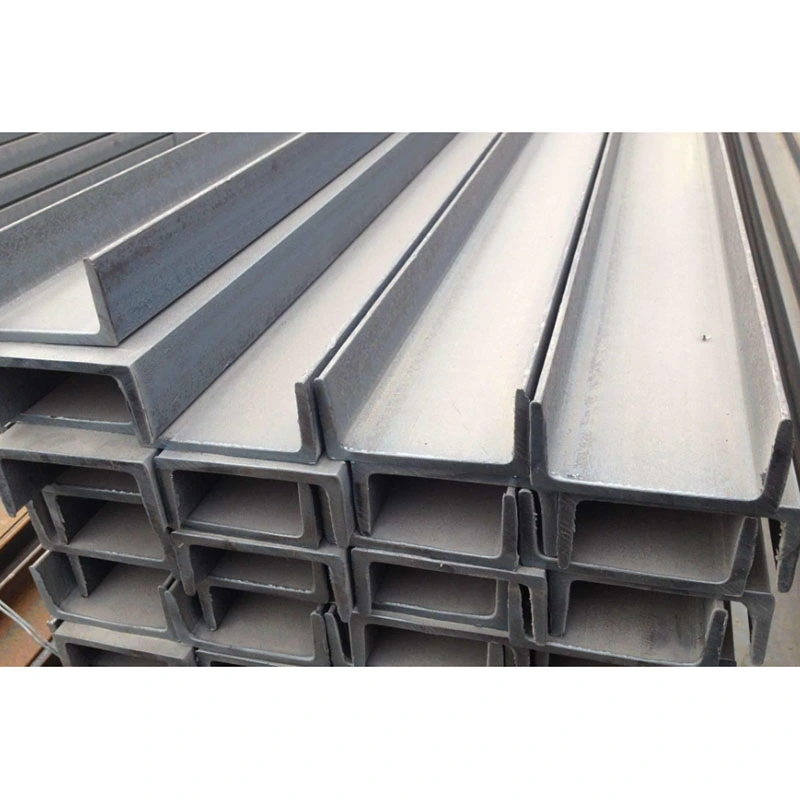

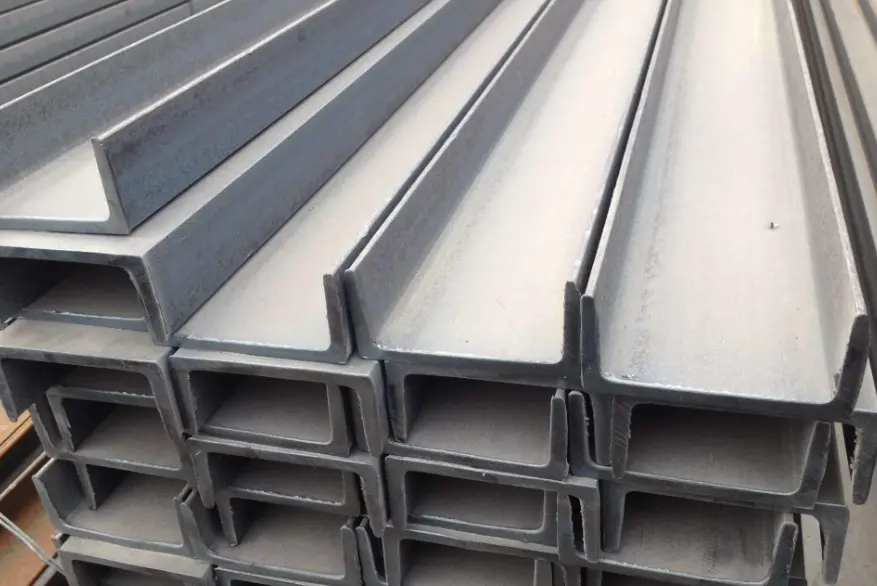

Топло ваљани канал од конструкцијског челика

Топло ваљани челични канали су најшире коришћени лаки профили отвореног профила у челичној конструкцији. За разлику од Х-греда или И-греда—који су дизајнирани за двосмерно савијање—ови канали користе једнострани отвор у облику слова У да би обезбедили јединствене могућности стезања и ограничавања. Посебно су дизајнирани за помоћне апликације које носе оптерећење као што су учвршћивање оквира, потпорне базе, уграђене зидне компоненте и оквири са гредама. За разлику од хладно обликованих Ц-профила танких зидова, топло ваљани канали имају густу металуршку структуру и супериорну отпорност на деформацију на притисак, што их чини погодним за захтевна окружења, укључујући индустријске локације и влажне спољашње локације.

Користећи наш постојећи инвентар сировина, ХАИСХЕНГ обавља само секундарну прецизну обраду—елиминишући потребу за спајањем плоча и обезбеђујући кратко време испоруке. Такође нудимо модификације заваривања узастопно ради повећања торзионе крутости, ефикасно испуњавајући захтеве за велику већину помоћних компоненти лаких челичних конструкција.

Категоризација производа и идентификација пресека

1. Разлика између две врсте секција канала

- Топло ваљани челични канал од конструкције: формиран у једном комаду на високим температурама у челичани; одликује се уједначеном дебљином мреже и прирубнице и инхерентним нагибом на унутрашњој површини прирубнице; нуди високу жилавост основног материјала и отпорност на удар; погодан за носеће трајне конструкцијске примене.

- Хладно обликовани Ц-канал: Формиран савијањем танких челичних лимова на собној температури без термичке обраде; има тање зидове и мању сопствену тежину; користи се само за лаке челичне кровне греде и унутрашње оквире; није дозвољена употреба као носиви затезни елементи.

2. Ознака модела и дефиниције димензија

– Стандард за означавање: Именован у формату `[` + број + суфикс `а` или `б` (нпр. `[14а`, `[16б``);); Суфикс `а` означава лаки модел са тањим прирубницама, док `б` означава модел за тешке услове рада са дебљим прирубницама.

- Параметри попречног пресека: Дефинишу се са четири параметра—висина мреже (х), ширина прирубнице (б), дебљина мреже (тв) и дебљина прирубнице (тф). Сви топло ваљани канали од конструкцијског челика имају својствени нагиб на унутрашњој површини прирубнице, што их чини некомпатибилним са стандардним конекторима који се користе за И-греде или Х-греде.

- Стандардне фабричке дужине: Испоручују се у стандардним дужинама од 6м, 9м и 12м; нестандардне дужине нису доступне у фабрици; екстра дугачки елементи захтевају сучеоно заваривање на лицу места.

3. Критеријуми за избор материјала

- К235Б: Погодно за стандардна унутрашња окружења, суве спољашње површине, опште носаче цевовода и зидне уградње; 95% тржишне доступности; најнижи трошак набавке.

- К355Б: Погодно за прашњава индустријска окружења, подручја са вибрацијама опреме, држачима за тешке услове и затезним прикључцима са високим оптерећењем од ветра; нуди 51% већу границу течења и супериорну отпорност на циклична (наизменична) оптерећења.

Фабрички испоручена прецизна завршна обрада и стандардизована решења

1. Стандардне готове компоненте

- Тело главног канала: исеците на дужину помоћу ЦНЦ хладних тестера; крајње површине су окомите и глатке, без оксидационих неравнина повезаних са резањем плазмом, чиме се спречавају празнине у монтажи.

- Крајње арматуре: равне прикључне завршне плоче и заптивне плоче на крају канала (заптивне плоче затварају отвор канала да блокирају кишу и прашину, чиме се успорава унутрашња корозија)

- Компоненте унутрашњег канала: Вертикална унутрашња ребра за укрућење (тачкасто заварена уз унутрашње зидове како би се спречило уобичајено појављивање канала отвореног пресека напоље под притиском)

- Бочни додаци: помоћне потпорне плоче, спојнице међу стубовима и кружне стезаљке за цеви (дизајниране за бочно стезање и носеће везе)

2. Израда рупа за вијке и одредбе за подизање

- Израда рупа: Рупе за повезивање које носе оптерећење су прецизно избушене помоћу 3-осне ЦНЦ машине (толеранција ±0,2мм); компатибилан са стандардним вијцима разреда 4.8 и завртњима високе чврстоће разреда 8.8; није потребно развртање на лицу места

- Прибор за подизање: За тешке топло ваљане челичне канале дужине преко 9 м, симетрично заварене ушице за подизање су обезбеђене са обе стране; краће компоненте се подижу директно преко прирубница, не захтевајући додатно заваривање

3. Конфигурације за заштиту од корозије и ватроотпорности специфичне за сценарио

- Стандардна унутрашња употреба: Ст3 ручно уклањање рђе праћено двослојним системом премаза (прајмер и завршни премаз); дебљина сувог филма 55–90 μм; обезбеђује 8 година унутрашње заштите од рђе

- Спољна обална употреба: Са2.5 уклањање рђе сачмарењем, праћено врућим цинковањем; дебљина превлаке цинка ≥70μм; пружа отпорност од 8 до 12 година против корозије од сланог спреја

- Ватроотпорне зоне: Наношење танкослојног интумесцентног ватроотпорног премаза преко постојећег антикорозивног слоја; испуњава стандард отпорности на пожар од 1 сата

4. Три врсте конфигурација готових производа на поду

- Основни канал за подршку опреме: тело канала + основна плоча + унутрашње вертикално учвршћивање + потпуна антикорозивна обрада; користи се за подно постављене постоље за вентилаторе и водене пумпе

- Канал за везу између стубова: тело канала + двостране спојнице + рупе за вијке за позиционирање; користи се за бочну стабилизацију и учвршћивање челичних стубова Х-пресека и стубова кружних цеви

- Челични профили кућишта лаких димензија: Хладно обликовани Ц-просеки + завршне плоче + греде; користи се за подупирање челичних панела обложених бојама крова и зидова.

5. Документација о инспекцији приложена уз пошиљку

Оригинални сертификати о квалитету материјала произвођача, записи о инспекцији у пуној димензији и визуелној инспекцији и јединствени ИД-ови кодирани спрејом за компоненте—све обезбеђено на енглеском—за директну употребу у одобрењима за надзор локација у иностранству и царињењу.

Кључне практичне предности

1. Доступност на полици са нултим временом за прилагођавање

Пуне спецификације топло ваљаног челика за канале се држе на залихама, елиминишући процесе који одузимају време као што су сечење плоча, монтажа и заваривање под водом. У поређењу са временом испоруке од 12–18 дана за Х-греде, стандардне спецификације могу бити прецизно обрађене и испоручене у року од 24 сата, савршено задовољавајући хитне потребе набавке мањег обима, као што су фабричка реконструкција, додавање цевовода и хитне поправке подршке.

2. Дизајн отвореног канала олакшава интегрисано М&Е (механичко и електрично) рутирање

Отворена унутрашња шупљина у облику слова У пружа довољно простора за глодање; нисконапонски каблови и мале цеви за довод/одвод воде могу се уградити и причврстити директно унутра без потребе за додатним спољним носачима. За разлику од уских шупљина И-греда или затворених шупљина квадратних цеви, будуће одржавање или замена М&Е водова не захтева сечење антикорозивног премаза компоненте, смањујући трошкове одржавања и одржавања за преко 40%.

3. Равни дизајн задње плоче поједностављује уградњу у равни

Спољна полеђина челичног канала је непрекидна равна површина, која омогућава директну монтажу у равни са бетонским посмичним зидовима или странама челичних греда без избочених празнина или неравних површина. За разлику од конусних прирубница И-греда или двоструких прирубница Х-греда, монтажа на уграђене анкере не захтева подлошке за нивелисање, што значајно смањује време рада на лицу места.

4. Флексибилна комбинација и модификација за нестандардне структуре

Два топло ваљана канала од конструкцијског челика могу се заварити један уз други у шаблону да би се формирао еквивалентни затворени кутијасти пресек, превазилазећи инхерентне слабости појединачних канала у погледу торзионе крутости и бочне стабилности. Такође се могу спојити лицем у лице да формирају шупље стубове без потребе за сечењем по мери, ефикасно решавајући проблеме са материјалним отпадом који су повезани са малим, нестандардним стубовима.

5. Оптимални укупни трошкови за апликације са малим оптерећењем

Под еквивалентним условима бочног учвршћивања и потпорног оптерећења, сопствена тежина је 13% мања од оне И-греда исте висине, што доводи до истовременог смањења набавке сировина, логистике и трошкова подизања. Када служи само помоћним функцијама носивости, перформансе у потпуности испуњавају захтеве кода без отпада повезаног са "превише пројектованим" капацитетом Х-греда или И-греда.

Поређење четири главна типа конструкцијског челика на основу кључних критеријума избора

1. Разлике у могућностима стезања и задржавања

Само челични канали (Ц-канали) поседују могућност "хватања" отвореног профила; отвор канала омогућава директно уградњу и стезање округлих цеви, кружних каблова или мањих структурних делова без потребе за спољним спојним спојевима. Х-греде, И-греде и четвртасте цеви се ослањају на спољне прикључке, чинећи тачке стезања склоним померању под оптерећењем и резултирају слабом стабилношћу од вибрација или љуљања ослоњених водова.

2. Разлике у структурној функцији и границама

- Х-греде: Уравнотежена двосмерна крутост; погодан за примарне носиве греде у подовима и крововима великих распона; способан да издржи велика вертикална оптерећења.

- И-греде: Одлична отпорност на савијање дуж јаке осе; погодан за секундарне греде у малим и средњим платформама и подовима; дизајниран за једносмерно вертикално савијање.

- Топло ваљани челични канали: Погодни за бочно учвршћивање, подупираче, уграђене компоненте и стезање за задржавање; забрањено за употребу као самосталне примарне греде подложне вертикалном савијању на распонима већим од 8 метара.

- Квадратне цеви: Одлична двосмерна отпорност на торзију; затворени профил нуди издржљиву отпорност на корозију; првенствено се користи за вертикалне стубове; међутим, поправљање корозије унутар шупљег дела након сечења рупа је изузетно тешко.

3. Разлике у модификацијама и одржавању након инсталације

Челични канали имају три изложене стране, што омогућава заваривање потпорних плоча или ушица на било којој локацији без унутрашњег брушења. Насупрот томе, када се једном исече рупа у квадратној цеви, унутрашња шупљина се не може очистити од рђе или префарбати, стварајући висок ризик од скривене унутрашње корозије. Спајање кратких делова канала на лицу места и модификација локација рупа су једноставни процеси које могу самостално да изврше стандардни техничари на локацији.

4. Резиме прикладности апликације

Дајте приоритет топло ваљаним челичним каналима за спољне носаче цевовода, компоненте уграђене у зид завесе и учвршћивање међу стубовима; дати приоритет Х-гредама за примарне кровне греде које покривају велике површине; дати приоритет И-гредама за секундарне греде у стазама и платформама; и дајте предност квадратним цевима за спољне декоративне стубове.

Прецизни процес производње од краја до краја

И. Стандардни ток обраде за топло ваљани канални челик

1. Поновна инспекција сировина: проверите квалитет материјала и модел; проверити да ли има бочног савијања или увијања; претходно механички исправити неусаглашене компоненте; одбацити сировине са дубоком површинском корозијом.

2. ЦНЦ прецизно сечење: Исеците на дужину помоћу хладних тестера; припремите косине заваривања у облику слова В на мрежама и прирубницама за чеоне спојеве дугог распона како бисте осигурали потпуну пенетрацију.

3. Позиционирање прибора и заваривање: Поставите учвршћиваче, завршне плоче и стеге према цртежима; прецизно уклопити унутрашње елементе за учвршћивање у шупљину канала, одржавајући размак од ≤0,8 мм.

4. Заваривање заштићено гасом: Извршите континуирано заваривање заштићено гасом ЦО2 да бисте спречили порозност; подвргнути ултразвучном испитивању (УТ) узорковању на основу стандарда ИИ степена.

5. Прецизна израда рупа: ЦНЦ избушите рупе за прикључне тачке великог оптерећења; креирајте разне рупе у процесу на лицу места и уклоните ивице.

6. Корекција деформације: Исправите савијање или увртање изазвано заваривањем коришћењем исправљања пламеном на ниској температури да бисте избегли компромитовање механичких својстава основног материјала.

7. Површински антикорозивни третман: Нанети антикорозивни премаз или топло цинковање након постепеног уклањања рђе; дозволите да се премаз природно осуши како би се испунили стандарди.

8. Завршна инспекција и паковање: Означите ИД бројеве компоненти; проверите све димензије; пакет за поморски транспорт помоћу водоотпорне стреч фолије и дрвених палета.

ИИ. Специјални процес за монтажу двоканалног кутијастог пресека

Поставите два топло ваљана челична канала са обе стране помоћу наменског убода → осигурајте испрекиданим заваривањем да бисте спречили неусклађеност → извршите континуирано заваривање по целој дужини на спољним странама → спроведите свеукупно бочно исправљање → комплетно прављење рупа и третман против корозије. Добијена заварена компонента нуди двосмерну крутост упоредиву са гредом кутијастог пресека истих спецификација, уз смањење трошкова за 22%. ИИИ. Компаративна анализа поступака обраде челичних конструкција

- Х-греде: Укључује више фаза—монтажу плоче, заваривање под водом и исправљање прирубница; сложен процес; првенствено по мери.

- И-греде/челик за канале: Укључује само сечење топло ваљаног материјала и заваривање малих компоненти; поједностављен процес; првенствено подразумева дубинску обраду готових залиха.

Свеобухватни стандардизовани параметри перформанси

1. Толеранције димензија

- Укупно одступање дужине компоненте: ±3мм

- Бочни отклон (нагиб/померање): ≤Л/1000 (где је Л стварна дужина компоненте)

- Увртање прирубнице и нагиб крајњег дела: У складу са ГБ/Т 707 националним стандардима за топло ваљани челични канал.

2. Механичка својства основног материјала

3. Структурни параметри попречног пресека

- Карактеристике крутости: перформансе савијања јаке осе испуњавају захтеве за лагане секундарне греде; бочна крутост слабе осе је недовољна; отпор на торзију једног члана је слаб; оптерећење средњег распона без бочне подршке је строго забрањено.

- Коефицијент отпора ветра: Фиксно 1,40 (нижи од еквивалентних Х-греда, виши од бешавних округлих цеви); мањи ризик од деформације изазване ветром за спољне подупираче ниског профила.

- Носивост стезања: Јединствена механичка способност за локализовано стезање/ограничавање; издржава бочне и радијалне силе стезања — структурна карактеристика која се не налази у другим челичним профилима отвореног профила.

4. Стандарди за инспекцију завара

- Примарни носиви сучеони завари: контрола шава ИИ степена; Брзина узорковања од 20% за ултразвучно испитивање (УТ) на критичним тачкама напетости/везе.

- Угаони завари учвршћивача и плочице са ушицом: само визуелни преглед; усклађеност захтева одсуство хладних преклопа, порозности или прскања/мрља завара.

5. Параметри повезивања и додатне опреме

- Избор вијака: Стандардни вијци степена 4.8 за конвенционалне статичке носаче; Завртњи високе чврстоће класе 8.8 за вибрирајућу опрему или спојеве са повишеним затезањем.

- Дебљина прикључне плоче: Стандардни опсег од 8–20 мм; изабран на основу специфичних захтева за бочну напетост и смичуће оптерећење.

Како одабрати висококвалитетног произвођача греда за челичне конструкције?

1. Свеобухватна залиха и брза међурегионална испорука

ХАИСХЕНГ одржава спремне залихе топло ваљаних челичних канала (величине 10#–28#) у четири главне производне базе, испуњавајући поруџбине за домаћа тржишта, тржишта југоисточне Азије и централне Азије. Елиминишемо кашњења узрокована недостатком посредничких залиха; стандардне поруџбине које захтевају прецизну обраду се учитавају и шаљу у року од 48 сати, док се извоз у пуном контејнеру обрађује уз поједностављено утовар контејнера.

2. Специјализована обрада за компоненте отвореног профила

Да бисмо одговорили на изазове као што су прирубнице и обезбеђивање чврстог пријањања уз нагнуте површине, користимо специјализоване држаче за позиционирање које одржавају толеранцију налегања за елементе за учвршћивање и стеге унутар 0,5 мм. Ово решава уобичајене проблеме у индустрији као што су лабави спојеви на нагнутим површинама и структурно попуштање под оптерећењем.

3. Усклађена вишејезична извозна достава

Пружамо оригиналне енглеске верзије све фабричке документације и извештаја о тестирању, укључујући СГС верификацију треће стране за топло цинковање и дебљину филма боје. Наша документација испуњава све захтеве усаглашености за ревизије власника пројеката у иностранству, царињење и тендерисање пројеката.

4. Анти-корозија и модификација компоненти на захтев

Антикорозивна решења прилагођавамо клими на локацији пројекта, примењујући различите третмане за унутрашње, приобалне и хемијско-индустријске зоне. Подржавамо нестандардне модификације—као што су заваривање канала „леђа-за-леђа“, стеге прилагођеног облика и ексцентрично бушење рупа—елиминишући потребу да клијенти дају додатну обраду.

5. Бесплатна техничка подршка за избор конструкције

Подршка пре продаје укључује стручне смернице о разликовању топло ваљаних и хладно обликованих канала како би се спречили структурални безбедносни ризици узроковани неправилним одабиром. Подршка након продаје обухвата даљинску техничку помоћ за учвршћивање на великим висинама и уградњу носача, уз трајну следљивост путем нумерисања делова компоненти.

ФАК

П1: Да ли се топло ваљани канални челик и хладно обликовани челик у облику слова Ц могу заменити једно другим?

О: Не, не могу се заменити. Основни материјал топло ваљаног челичног канала је подвргнут топлотној обради и гашењу, који има јаку жилавост и отпорност на удар. Користи се за трајна конструктивна оптерећења; док хладно обликовани челик у облику слова Ц има танак зид и подложан је деформацијама и користи се само за греде за ограде. Спецификација забрањује његову употребу за вучне шипке и носиве носаче.

П2: Колики је максимални распон челика са једним каналом?

О: Без бочне подршке, максимални распон је 4,5 метара. Ако распон прелази овај, морају се додати бочне споне или двоканална кутијаста структура како би се спречило бочно превртање слабе осе.

П3: Да ли је потребно урадити антикорозивни третман унутар челичне шупљине канала?

О: Процес пескарења и прскања може покрити целу унутрашњост шупљине и није потребан додатни третман; слој цинка у процесу топлог цинковања може равномерно да пријања на унутрашњу шупљину. Само затворени челик канала не може се изнутра заштитити од корозије, а у челику канала нема унутрашњих мртвих мрља од рђе.

П4: Који су критеријуми одабира за канални челик типа А и типа Б?

О: За статична мала оптерећења и кратке распоне, тип А је изабран да би се уштедели трошкови набавке; за вучне шипке на великим висинама, вибрације опреме и бочна ударна оптерећења, тип Б је одабран да дода дебљу прирубницу како би се спречило локално дробљење и пуцање.

П5: Да ли се челични канал може користити као главна греда крова?

О: Не препоручује се. Отворени попречни пресек има изузетно лошу торзиону стабилност, а наизменична оптерећења ветром и снегом на крову ће вероватно изазвати увијање и квар компоненте. Може се користити само као споредна греда за кровне споне и не може се користити као главна носива греда.
