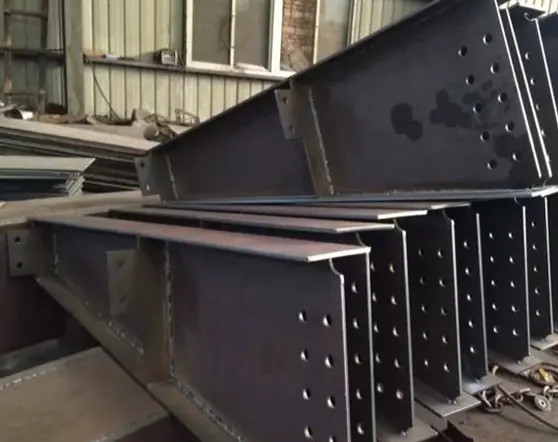

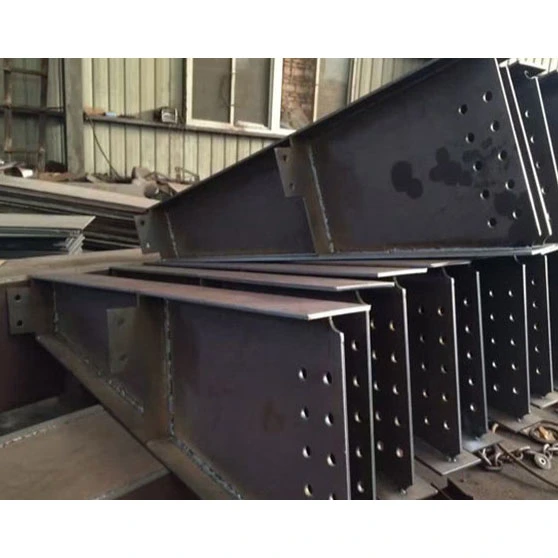

Ове примарне носиве челичне греде су централне компоненте одговорне за пренос вертикалних оптерећења унутар челичног оквира. За разлику од секундарних греда (као што су стандардне И-греде или челични канали) које подносе локализована или дистрибуирана оптерећења, ове примарне греде подржавају концентрисана оптерећења од подне облоге, секундарних греда, опреме и крова, преносећи их стабилно на вертикалне челичне стубове. Линија производа се састоји од три главне категорије—заварене Х-греде, Х-греде променљивог пресека и греде кутијастог пресека—све су произведене од челичних плоча коришћењем заваривања под потопљеним луком и подвргнуте свеобухватном испитивању без разарања (НДТ), као и вишестепеним третманима против корозије и пожара.
- Заварене Х-греде са константним пресеком: Најраспрострањеније челичне греде са примарним оптерећењем на тржишту; уједначене димензије попречног пресека; кратки циклуси производње и умерени трошкови; погодан за стандардне подне распоне од 6–24 м и типичне захтеве фабричког оптерећења пода.
- Х-греде променљивог пресека: дубљи пресеци на средњем распону и конусни делови на ослонцима; дизајниран да се усклади са дистрибуцијом момента савијања крова; посебно за фабричке кровове са крутим оквиром портала како би се минимизирала неефикасна употреба челика.
- Заварене кутијасте греде: Затворени четворострани попречни пресек кутије са уравнотеженом двосмерном торзионом крутошћу; погодан за изузетно велике распоне (24–36м), ексцентрична оптерећења дизалица и високе мега-рамове; бави се ограничењима ригидности Х-греда слабе осе.
- Спецификација Х-греде: Х × Б × тв × тф (представља дубину греде, ширину прирубнице, дебљину мреже и дебљину прирубнице, респективно); опсег дубине снопа: 300–2000 мм.
- Спецификација греде кутије: Б × Х × т (представља ширину пресека, дубину пресека и дебљину зида кутије, респективно); опсег дебљине зида: 12–50 мм.
- Фабричка дужина сегмента: стандардне дужине 9м и 12м; дужине веће од ове се префабрикују у сегментима и спајају/састављају на висини на лицу места.
- К355Б: Главни индустријски материјал; граница попуштања далеко премашује обичан угљенични челик; испуњава захтеве за 90% фабрика са великим оптерећењем и средњих спратова.
- К235Б: Ограничено на унутрашње средње спратове са малим оптерећењем (распони испод 6м); редундантност ниског оптерећења; употреба на отвореном се не препоручује.
- К355НЛ: За хладне регионе са температурама од -20°Ц или ниже; поседује сертификовану ударну жилавост при ниским температурама за спречавање кртог лома у хладним условима.
Све главне греде се производе сечењем, монтажом и заваривањем челичне плоче; топло ваљани профили се не користе за модификацију. Изузетно дугачак главни носач је исечен на сегменте на основу ограничења висине транспорта, са конфигурисаним косинама заварених спојева и сучеоним спојевима да би се избегли проблеми повезани са превеликим аутопутем или поморским транспортом; по доласку на локацију, поравнање и спајање на великим висинама могу одмах да се наставе.
- Завршне плоче са вијцима: Дебљина плоче се креће од 18 мм до 50 мм (израчунато на основу максималне силе реакције подршке); има претходно избушене рупе за завртње високе чврстоће степена 10.9. Ово је најчешћи начин повезивања за примарне подне греде, елиминишући потребу за топлим радом на лицу места (заваривање).
- Заварени жлебови са пуним продирањем: Дизајнирани посебно за примарне греде кутијастог пресека високог успона; укључује двострано искошење мреже и прирубница да би се постигао чеони спој чврстоће једнаке основном металу, испуњавајући захтеве сеизмичког кода за високе структуре.
- Носачи за учвршћивање (хоризонтални и вертикални): Обавезне структурне компоненте за примарне греде; спречавају посмичну деформацију мреже на ослонцу и елиминишу ризик од локалног гњечења или урушавања на крају греде, у складу са националним структурним стандардима.
- Попречни елементи укрућења средњег распона: Постављени на тачкама концентрисаних оптерећења опреме или вршних момената савијања у средини распона да би се сузбила деформација мреже при смицању.
- Носачи/држачи секундарних греда: заварени симетрично са обе стране примарне греде да подрже секундарне греде из различитих праваца, прилагођавајући укрштене, дијагоналне и друге конфигурације везе.
- Плоче за ојачање за комуналне отворе: Прстенасте арматурне плоче постављене око мрежних отвора за МЕП (механичке, електричне и водоводне) водове како би се осигурало да нема смањења носивости попречног пресека.
- Смични клинови: Спецификације укључују Φ16 и Φ19; користи се за примарне греде у композитним бетонским подним системима како би се омогућило заједничко ношење оптерећења између челика и бетона, чиме се повећава укупни капацитет носивости.
- Префабриковане ушице за подизање: симетрично унапред инсталиране на оба краја примарних греда тежине преко 5 тона; верификован кроз прорачуне механике дизања и пројектован за вертикално подизање целе гредне јединице.
- Привремене прикључне плоче: Користе се за привремено поравнање сегментираних примарних греда; контролише неусклађеност зглобова на мање од 2 мм; уклоњен брушењем по завршетку.
- Процес уклањања рђе: Примарне челичне греде које носе оптерећење се подвргавају стандардизованом пескарењу степена Са2.5 како би се уклонио котрљајући каменац и лабава рђа од заваривања, обезбеђујући оптимално приањање филма боје.
- Multi-layer coating system: Epoxy zinc-rich primer + epoxy micaceous iron oxide intermediate coat + polyurethane topcoat; укупна дебљина сувог филма од 100–160 μм.
- Третман противпожарне заштите: Наношење танкослојних или дебелослојних интумесцентних ватроотпорних премаза на основу степена ватроотпорности зграде, покривајући пуну отпорност на ватру од 1, 2 или 3 сата.
- Опција приобалног окружења: топло цинковање (цела компонента); дебљина превлаке цинка ≥85 μм да издржи дуготрајну корозију у облику морске соли.
Стандардна набавка укључује завртње високе чврстоће разреда 10.9, навртке, равне подлошке и конусне подлошке; сав потрошни материјал је у складу са националним стандардима за спојеве челичних конструкција.
- Подна примарна греда Х-пресека: тело Х-пресека + задебљане завршне плоче на оба краја + укрућења лежајева + конзоле секундарних греда + смичући клинови горње прирубнице + комплетна антикорозивна и противпожарна заштита.
- Примарна кровна греда променљивог пресека порталног оквира: Х-греда променљивог пресека + завршне плоче + укрућења лежајева + прирубнички греде + антикорозивна обрада.
- Примарна греда кутијастог пресека за тешке услове рада: тело кутијастог пресека + завари са жљебовима са пуним продирањем на крајевима + унутрашњи и спољашњи прстенови за укрућење + бочне конзоле + задебљане завршне плоче за затварање.
Оригинални сертификати о квалитету материјала, извештаји о 100% ултразвучном тестирању (УТ) за заварене шавове степена И, извештаји о инспекцији димензија и листе премаза/ИД компоненти.
- Висока носивост; отпоран на савијање или пластичну деформацију под дуготрајним напрезањем у дуготрајним применама.
- Висока укупна крутост оквира са стабилним сеизмичким и компресијским перформансама; осигурава велике сигурносне маргине за нивое мезанина.
- Потпуно монтажно у фабрици са контролисаном димензионалном тачношћу; захтева само завртње на лицу места, што резултира кратким циклусом изградње.
- Компактни попречни пресек минимизира вертикалну потрошњу простора, чувајући унутрашњи корисни простор.
- Вишеслојна антикорозивна обрада у комбинацији са усаглашеном ватроотпорношћу обезбеђује радни век од преко 50 година за унутрашњу и спољашњу примену.
- Прилагодљиви распон, дубина пресека и типови везе између греда и стубова; прилагодљив неправилним унутрашњим распоредима.
- Главне носиве челичне греде: Прилагодљива дебљина плоче; покрива распоне од 6–36м; подесиви двосмерни торзиони отпор; подржава концентрисана оптерећења по целом поду.
- И-греде и челични канали: фиксни топло ваљани профили се не могу модификовати; недовољна бочна крутост дуж слабе осе; подржава само изолована тачкаста оптерећења; максимални распон ограничен на 6м.
- Ц-профили и кружни шупљи профили: Танкозидни, затворени профили са слабом концентрисаном носивошћу; погодан само за учвршћивање или секундарно уоквиривање; забрањено за употребу као примарне вертикалне носиве греде.
- Главне носиве челичне греде: Подржава густо заваривање више носача (укрућења) са обе стране; прихвата вишеугаоне везе секундарног снопа; погодан за сложене спојеве греда-стуб.
- Вруће ваљани профили: Прирубнице имају нагнуте површине, што отежава опсежан контакт са заваривањем; ограничава густину спојних тачака секундарног снопа.
- Главне носиве челичне греде: Дизајн са променљивим пресеком омогућава смањење дебљине плоче у складу са смањењем момента савијања; прецизно минимизира трошење челика и снижава укупне трошкове.
- Топло ваљани конструкциони челик: Фиксне димензије попречног пресека са великом сигурносном маргином носивости; ефикасан за кратке распоне, али изузетно скуп за дуге распоне.
Примарне носеће челичне греде носе главни пренос оптерећења за читаве подове, кровове и платформе опреме; друге конструкцијске челичне компоненте служе као секундарне греде, ослонци или оквири кућишта - ове две категорије нису заменљиве.
Проверите оригиналне сертификате о квалитету материјала произвођача; проверити да ли постоје ламинације или деформације; изравнати неусаглашене плоче помоћу машине за нивелисање плоча; истовремено анализирати цртеже да би се генерисале листе сечења за прирубнице, мреже, укрућења и спојне плоче.
Резати плоче користећи ЦНЦ пламен или плазма опрему; применити равномерно искошење на местима спајања примарних греда; извршите сечење профила за греде променљивог пресека, омогућавајући маргину од 2–3 мм за скупљање завара.
- Примарне греде у облику слова Х: Причврстите горње и доње прирубнице у монтажне шаблоне; инсталирајте мреже вертикално; користите заваривање да бисте позиционирали и поравнали центрирање мреже и окомитост прирубнице.
- Примарне греде у облику кутије: затворите четири плоче унутар монтажне шаблоне; претходно инсталирати и заварити унутрашње дијафрагме; контролна неусклађеност плоче (оффсет) на спојевима.
- Примарне греде у облику слова Х: Извршите једнострану тестеру, затим окрените греду и користите ваздушно-лучно жлебање да бисте очистили корен; потпуна пенетрациона тестера на полеђини како би се елиминисали унутрашњи дефекти завара.
- Примарне греде у облику кутије: Прво заварите унутрашње спојеве дијафрагме, а затим истовремено заварите четири главна уздужна шава кутијастог пресека.
- Захтеви за квалитет: Сви шавови главних греда морају испуњавати стандарде за заваривање класе И; По завршетку је потребно 100% ултразвучно тестирање (УТ).
Користите хидрауличну машину за исправљање да исправите кривину прирубнице и померање греде (бочно савијање); ублажити заостали напон заваривања; обезбедити да равност греде испуњава захтеве толеранције.
Прецизно означите локације према цртежима за укрућења, корпе и греде. Мале компоненте су заварене на греду помоћу заваривања заштићеног ЦО2 гасом; на крају, крајње прикључне плоче су састављене и потпуно заварене.
ЦНЦ машине за бушење се користе за све завршне плоче и спојне плоче носача како би се осигурала коаксијалност рупа за вијке и елиминисала потреба за развртавањем или прерадом на лицу места.
За главне греде које носе композитне бетонске подне плоче, специјализоване машине за заваривање клинова користе се за заваривање смичућих клинова Φ16 и Φ19, са одступањем вертикалности стубова контролисаним унутар 1°.
Зрнца заваривања и прскања се брусе са целе греде; санирају се зоне ојачања отвора мреже и локализовани површински дефекти.
Свеукупно пескарење до степена Са2.5; секвенцијално наношење прајмера, међуслоја и завршног премаза уз проверу дебљине сувог филма; наношење ватроотпорних премаза на основу захтеваних степена пожара за одређене зоне.
Примењују се ИД бројеви компоненти и ознаке оса/елевације; тачност димензија, извештаји о детекцији грешака и материјална документација су верификовани; након проласка инспекције, компоненте су водоотпорне за отпрему.
- Правост зрака: ≤Л/1000
- Вертикалност прирубнице: ≤Б/100
- Одступање димензија попречног пресека: ±2 до 3 мм
- Стандардне дужине готових сегмента: 9м, 12м; екстра дугачке компоненте су префабриковане у сегментима.
|
Материал Граде |
Снага течења РеЛ |
Затезна чврстоћа Рм |
Сценарији апликација |
|
К355Б |
≥355МПа |
470～630МПа |
Главна греда за фабричке и високе платформе за тешке терете |
|
К235Б |
≥235МПа |
375～500МПа |
Дуги сноп са малим оптерећењем |
|
К355НЛ |
≥355МПа |
470～630МПа |
Дуги сноп се користи у тешким хладним подручјима |
- Х-зрака: Одличне перформансе савијања око јаке осе; нижа бочна крутост око слабе осе (ослања се на подне плоче и секундарне греде за бочно задржавање); носивост се повећава за 35%–55% након накнадне уградње композита челик-бетон.
- Кутијаста греда: Избалансиране двосмерне перформансе савијања и торзије; погодан за ексцентрично оптерећење и апликације главне греде мосних кранова.
- Коефицијент отпора ветра: Х-сноп 1,35, Боксов сноп 1,55.
- Попречна укрућења морају бити додата на тачкама концентрисаног оптерећења како би се спречило локално извијање мреже услед напрезања лежаја.
- Сучелни спојеви главног носача и критични заварени лежајеви: завари степена И, 100% ултразвучно испитивање (УТ)
- Учвршћивачи и угаони завари: завари степена ИИ, 20% насумично ултразвучно тестирање (УТ)
- Степен уклањања рђе: Са2.5
- Дебљина сувог филма боје: 100–160 μм
- Трајање ватроотпорности: 1х, 2х, 3х
- Дебљина цинка за топло цинковање: ≥85 μм
- Вијци за спајање греда са стубом: Вијци високе чврстоће класе 10.9
- Дебљина завршне плоче: 18–50 мм
- Спецификације смицања: Φ16, Φ19; материјал: МЛ15
- Потпуно интерна обрада: Власничке производне линије за сечење челичних плоча, заваривање под водом и детекцију грешака; без екстерног ангажовања, обезбеђујући контролисане димензије и квалитет завара.
- Усклађена прекогранична испорука: Истовремена испорука комплетних извештаја о инспекцији на енглеском језику и документације о царињењу како би се испунили захтеви за инжињерски надзор и царинске ревизије у иностранству.
- Предимензионирана транспортна решења: Обезбеђивање комплетних грађевинских цртежа за префабрикацију пресека и спајање екстра дугих главних носача на лицу места, превазилажење ограничења прекограничног транспорта.
- Бесплатна техничка верификација: Препродајна верификација распона главног носача, оптерећења и одабира прикључка како би се умањили ризици структуралног дизајна.
П1: Како да бирам између главних носача Х-пресека и кутијастог пресека?
О: Користите носаче Х-пресека за распоне испод 24м са једносмерним вертикалним оптерећењима; користите носаче кутијастог пресека за распоне веће од 24м, двосмерна ексцентрична оптерећења или клипна оптерећења дизалица.
П2: Да ли сечење отвора у главној мрежи носача утиче на сигурност конструкције?
О: Отвори направљени на местима која нису тачке вршног момента савијања — када су ојачани прстенастим плочама за укрућење — не угрожавају носивост; међутим, произвољни отвори су забрањени у зонама високог момента савијања на средини распона.
П3: Може ли се ватроотпорни премаз за примарне носиве челичне греде нанети на лицу места у каснијој фази?
О: Примена се може извршити или путем фабричког претходног премаза или премаза на лицу места; фабрички премаз обезбеђује уједначену дебљину филма и генерално се боље усклађује са захтевима планирања прекоморских пројеката.
