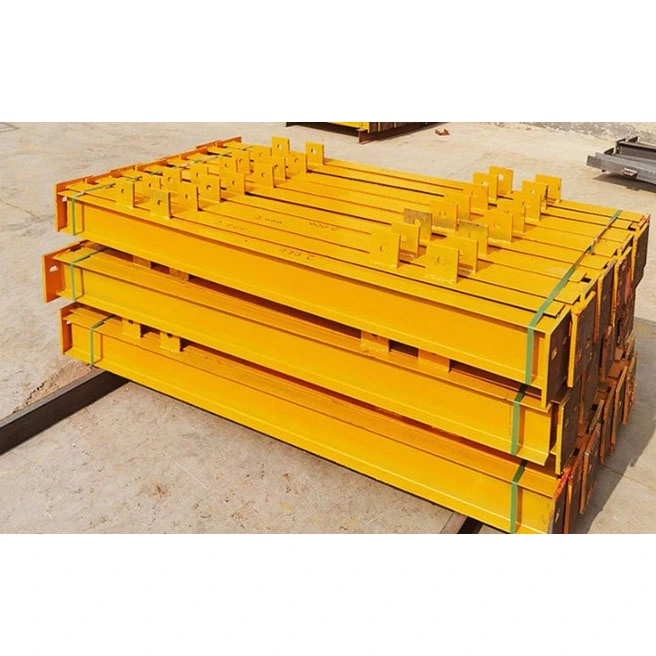

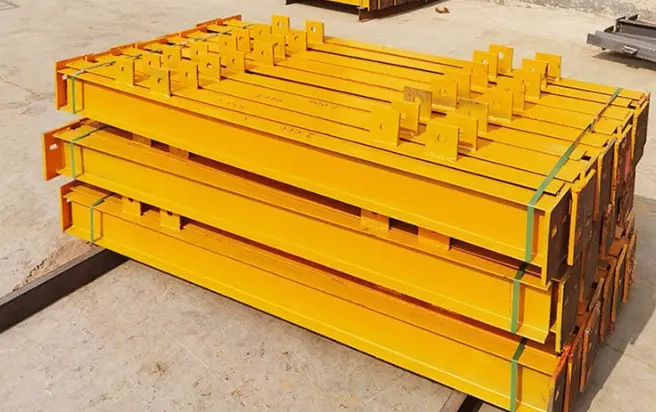

Конструкциони И греда топло ваљани челик И пресек

Конструкцијски И гредни топло ваљани челични И профили су специјализовани хоризонтални носећи профили дизајнирани за лагане челичне конструкције кратког распона. За разлику од Х-греда или профила затвореног пресека—који су пројектовани за велика оптерећења—ови И-греде се производе поступком топлог ваљања у једном пролазу у складу са националним стандардима; не захтевају заваривање по мери, а све димензије су у складу са стандардизованим спецификацијама.

Користећи наш постојећи инвентар сировина, ХАИСХЕНГ обавља само секундарну обраду—као што је сечење, бушење, додатно заваривање и антикорозивни премаз—што резултира много краћим роковима испоруке од оних за челик произведен по мери. Ови производи су идеални за пројекте који укључују скучене просторе, лакша оптерећења или модификације на лицу места. Они нуде практично решење које избегава расипање материјала повезаног са Х-гредама и сложеност уградње квадратних цеви, чинећи их најраспрострањенијим, економичним носивим гредама за електромеханичке потпорне системе, помоћне структуре постројења и мале конзолне склопове.

Дефиниција атрибута производа и идентификација модела

1. Структура попречног пресека и понашање конструкције

- Структура попречног пресека: Има стандардни "И" облик са центрираном, вертикалном мрежом. Унутрашње стране горње и доње прирубнице имају нагиб 1:6; прирубнице се разликују по дебљини од ивице до центра, а њихове унутрашње и спољашње површине нису паралелне—ово су најизразитије визуелне карактеристике које их разликују од Х-греда.

- Понашање конструкције: Прати путању оптерећења где је горња прирубница под притиском, доња прирубница је затегнута, а мрежа се одупире смицању у једном правцу. Док отпор на савијање дуж јаке осе испуњава стандарде, постоји инхерентна слабост отпорности на бочну деформацију дуж слабе осе.

2. Ознака модела и класификација спецификација

- Стандардна ознака: Именован словом "И" праћен нумеричким суфиксом. Суфикси "а" и "б" означавају разлике у дебљини прирубнице за исту висину пресека; „а“ модели имају тање прирубнице, док „б“ модели имају дебље прирубнице и већу укупну носивост.

- Уобичајени тржишни модели: Опсег од И10, И12.6, И14, И16, И18, И20а и И20б до И45; највећи широко доступан модел је И56. Величине изван овог опсега нису доступне као стандардни артикли на залихама.

- Дужина сировина: Стандардне фабричке дужине су 6м, 9м и 12м. Фабрички ваљани променљиви попречни пресеци нису подржани; чланови који прелазе ове дужине морају бити спојени на лицу места.

3. Критеријуми за избор материјала

- К235Б: Главни тржишни материјал; нуди одличну дуктилност и перформансе хладног резања. Погодно за окружења са амбијенталном температуром у затвореном простору и 95% помоћних пројеката малих распона у сувим окружењима на отвореном.

- К355Б: Ниша алтернативни материјал са 51% већом граном течења. Користи се првенствено за носаче опреме за тешке терете, изузетно дугачке конзолне челичне греде и пројекте у регионима са ниским температурама, без мраза; доступност залиха је ограничена.

Фабрички испоручене компоненте и три стандардизоване конфигурације

1. Списак стандардних компоненти

- Тело главне греде: топло ваљани челични И пресек од топло ваљаног челика конструкције И (ГБ стандард) исечен на прецизне дужине преко ЦНЦ-а; крајње површине су без ивица и задовољавају стандарде окомитости.

- Прибор за крајње прикључке: равне прикључне плоче и вертикална укрућења лежајева; учвршћивачи захтевају угаоно исечење да би се уклопили у профил прирубнице, што резултира мањим укупним димензијама у поређењу са укрућењима за стандардне Х-греде исте висине.

- Прибор за тело греде: потпорне плоче за греде, споне за секундарне греде и плоче за ојачање за комуналне отворе; заварене на одређеним местима по потреби.

- Прибор за подизање: Симетричне ушице за подизање унапред постављене на бочним странама великих, дугих греда (И25 и више); мање греде (И20 и испод) не захтевају унапред уграђене ушице и подижу се директно преко прирубница.

2. Површинска антикорозивна и противпожарна шема

- Степен уклањања рђе: Ст3 ручно чишћење за стандардне грађевинске пројекте; Са2.5 сачмарење/пескарење за високостандардне општинске и извозне пројекте.

- Фарбање: композитни премаз од два слоја прајмера плус завршни премаз; Контролисана дебљина сувог филма на 60–100 μм, испуњавајући унутрашње захтеве против рђе за 5-годишњи радни век.

- Третман за посебне услове: вруће цинковање за зоне високе влажности или прскања кише; танкослојни интумесцентни премаз отпоран на ватру за ватроотпорне одељке, који испуњава захтев за отпорност на ватру од 1 сата.

3. Три категорије фабричких конфигурација

- И-греда платформе са једноставном подршком: тело греде + завршне плоче на оба краја + укрућени елементи лежаја + носеће плоче за греде + потпуни антикорозивни премаз; користи се за главне греде у челичним стазама и платформама опреме; повезани директним вијцима на лицу места.

- Конзолни носач И-греда: тело греде + задебљане укрућене плоче са обе стране корена + прикључна плоча за анкерисање; користи се за подоквире за зидне завесе и мале вањске конзолне конзоле за сунцобран.

- Једноставна кровна секундарна греда: тело греде + једноставан једнострани носач греде; нема крајњих прикључних плоча; заварени директно на прирубницу главне греде на лицу места; користи се за мање греде код фабричких надстрешница.

4. Фабричка пријемна документација укључена у пошиљку

Оригинални сертификати о квалитету материјала за челичану, записи о контроли димензија за компоненте и јединствени идентификациони листови компоненти; документација је погодна за директно подношење и прихватање супервизора на пројектним локацијама у иностранству.

Кључне предности апликације на лицу места

1. Брзи обрт залиха; идеалан за хитне набавке у малим серијама

Сви модели топло ваљаних И-греда су стандардни, масовни производи, што елиминише потребу за планираним ваљањем или производњом (као што је спајање или заваривање). За разлику од заварених Х-греда или кутијастих носача — за које је потребно 10–20 дана за испоруку — стандардне спецификације могу бити испоручене у року од 48 сати. Савршено су погодни за спорадичне потребе набавке, као што су замена застарелих носача, додавање електромеханичких цеви или хитно допуњавање попречних греда за складиштење на градилишту.

2. Висока отпорност на удар; мали отпад на лицу места

Нагиб 1:6 на унутрашњој прирубници ствара природну закошену ивицу, спречавајући увијање прирубнице или савијање мреже током подизања, транспорта на лицу места или случајних судара који укључују другу опрему. Насупрот томе, Х-греде са равним прирубницама су склоне оштећењу ивица, што резултира стопом отпада на лицу места за више од 12% већом него код И-греда.

3. Узак профил одговара уским, скученим просторима

За исту вертикалну носивост, доња прирубница И-греде је 22%–30% ужа од оне еквивалентне Х-греде. Ово омогућава инсталацију у скученим просторима—као што су електромеханички комунални ходници, уски размаци између ормара са опремом или затворени зидни оквир—без ометања цевовода или распореда водова.

4. Ниска баријера за модификацију; нису потребни специјализовани заваривачи

Подешавање дужине и локализовани отвори се могу постићи једноставним тестерисањем или резањем плазмом, елиминишући потребу за тешким машинама као што су заваривачи под потопљеним луком или хидрауличне машине за исправљање. Општи техничари на лицу места могу да се баве задацима као што су заваривање додатних носача или фино подешавање положаја рупа; сертификовани заваривачи под високим притиском нису потребни, што значајно смањује трошкове рада за мање модификације у иностранству.

5. Ниски укупни трошкови; одлична вредност за мале пројекте

Јединична цена сировина је 15%–20% нижа од цене заварених Х-греда са еквивалентном носивошћу. Поред тога, њихова мања тежина смањује трошкове транспорта и подизања. За секундарне греде са распонима испод 6 метара и равномерно распоређеним оптерећењима испод 12 кН/м, оне пружају праве перформансе без „претераног инжењеринга“, чиме се избегава значајан губитак материјала.

Свеобухватно, вишедимензионално поређење диференцијације производа

1. Поређење носивих карактеристика конструкције

- у односу на Х-греде: Х-греде поседују избалансирану двосмерну бочну крутост и паралелне прирубнице погодне за потпуно подупирање профилисаног челичног пода, што их чини идеалним за подне носаче великог распона; Конструкциони И греде топло ваљани челични И пресек нуде адекватну отпорност на савијање само дуж јаке осе и веома су склони бочно-торзионом извијању дуж слабе осе, што их чини неприкладним за конструкције дугог распона којима недостаје бочна учвршћења.

- у односу на квадратне/кружне греде шупљих профила: Затворени цевасти профили нуде одличну отпорност на торзију, али спречавају унутрашње уклањање рђе и отежавају антикорозивне поправке након уградње на изрезима; И-греде имају отворене делове који омогућавају инспекцију целе површине и ниже трошкове за накнадне модификације комуналних/цевовода.

2. Поређење прикључка и конструкције

- Лакоћа постављања/монтаже: Стандардне И-греде се могу поставити директно на бетонске носаче или челичне носаче канала и учврстити једноставним лепљивим завареним спојевима, док Х-греде захтевају завртње на крајњој плочи, што укључује сложеније кораке изградње.

- Ограничења заваривања спојних плоча: Конусне прирубничке површине И-греда не дозвољавају раван контакт са равним прикључним плочама на великим површинама, спречавајући вишесмерне спојеве и ограничавајући њихову употребу на једноставне, једносмерне, једносмерне услове оптерећења.

3. Дефинисани сценарији примене и ограничења

- Сценарији јединствене предности: решеткасте греде у индустријским постројењима, МЕП (механички, електрични и водоводни) подупирачи, базе за монтажу опреме, подоквири завесних зидова и секундарне греде за вијенце; коришћење Х-зрака у овим контекстима резултира значајном прекомерном спецификацијом перформанси.

- Забрањени сценарији: Главни кровни носачи већег распона од 8 метара, бетонске композитне подне плоче велике површине и конзолне конструкције без потпоре изложене великим оптерећењима ветром (због ризика од бочне нестабилности и урушавања).

Стандардизовани радни ток дубоке обраде за топло ваљане И-греде

Овај ток рада покрива само секундарну обраду топло ваљаних профила (искључујући уграђене делове заварене од плоча) и одражава стварне кораке фабричке производње:

1. Визуелна инспекција улазних сировина

Проверити оригиналне сертификате за млин, профиле пресека и разреде материјала; спровести серијско узорковање да би се проверило бочно савијање, увијање и деформација прирубнице; механички исправити благо увијене делове пре обраде; вратите неусаглашене сировине добављачу како бисте спречили да залихе испод стандарда уђу у производњу.

2. ЦНЦ прецизно сечење на дужину

Наруџбине великог обима користе ЦНЦ тестерисање хладног метала, што резултира глатким резовима без оксидационих слојева и 2 мм додатка за сучеоно заваривање; брзе поруџбине малих серија користе сечење плазмом. Изузетно дуги елементи се подвргавају двостраном укошењу и на мрежама и на прирубницама како би се испунили захтеви за сучеоно заваривање са пуним продирањем на лицу места.

3. Позиционирање и заваривање неправилних додатака

Локације прибора су прецизно означене на основу грађевинских цртежа. Код косих прирубница, углови учвршћивача су закошени под нагибом 1:6 да би се обезбедило савршено пристајање уз тело греде; повремено заваривање се користи за фиксирање, задржавајући деформацију изазвану заваривањем унутар 1,5 мм.

4. Континуирано заваривање заштићено гасом

Мале компоненте као што су гредице, спојне плоче и елементи за учвршћивање заварени су заваривањем заштићеним ЦО2 гасом, обезбеђујући уједначено формирање шавова; Сучеони спојеви на лицу места за екстра дугачке греде користе ручно лучно заваривање, са критичним носивим чеоним завареним спојевима који се подвргавају насумичном ултразвучном тестирању према стандардима Граде ИИ.

5. Прецизно механичко бушење

Тачке спајања за тешке вијке високе чврстоће се буше коришћењем интегрисаних 3-осних ЦНЦ машина за бушење, са толеранцијама пречника рупа контролисаним на ±0,2 мм; рупе за разне цевоводе на лицу места буше се ручним електричним бушилицама, са накнадним брушењем да би се уклониле неравнине.

6. Корекција деформација и обрада површине

Бочно савијање и торзионе деформације узроковане заваривањем се коригују комбинацијом локалног загревања пламеном и механичких дизалица; Прскање са завара, шљака и оштрице се темељно брусе како би се елиминисале потенцијалне опасности од гребања током уградње на лицу места.

7. Постепено уклањање рђе и површински премаз

Уклањање рђе се врши ручним чишћењем (Ст3) или пескарењем (Са2.5) према пројектним спецификацијама како би се елиминисао површински каменац и растресита рђа; прајмер и завршни премази се наносе на собној температури, уз додавање танкослојних ватроотпорних премаза у одређеним зонама отпорним на ватру; компоненте прелазе на следећу фазу тек након што се премаз природно очврсне како би задовољио стандарде.

8. ИД означавање, верификација, паковање и отпрема

На компоненте се примењују трајни идентификациони бројеви. Спроведена је свеобухватна инспекција ради верификације дужина, пречника рупа и спољашњих димензија, а саставља се комплетна инспекцијска документација. Компоненте су умотане у водоотпорну стреч фолију и причвршћене на дрвене палете — погодне за поморски транспорт на велике удаљености са заштитом од влаге.

Свеобухватне перформансе производа и техничке спецификације

1. Толеранције димензија и обраде

- Укупно одступање дужине снопа: ±3мм

- Уздужни бочни нагиб/прогиб: ≤Л/1000 (где је Л стварна дужина греде)

- Равност/увијање прирубнице: У складу са ГБ/Т 706 националним стандардима за топло ваљани конструкциони челик

2. Механичка својства основног материјала

3. Параметри попречног пресека конструкције

- Двосмерна крутост: Одличан модул савијања дуж јаке осе (Кс-оса); момент инерције дуж слабе осе (И-оса) је само 42% од Х-греде исте висине, што резултира слабим бочним отпором на превртање

- Карактеристике носивости смицања: Смичну силу у потпуности сноси мрежа; двострани учвршћивачи морају бити инсталирани на тачкама концентрисаног оптерећења (подупирачи) како би се спречило локално гњечење или пуцање мреже

- Коефицијент отпора ветра: Фиксна вредност 1,45; отпор ветра је већи од отпора греда шупљег кружног пресека, али мањи од отпора греда затвореног кутијастог пресека; нископрофилни спољни носачи су минимално погођени ветром

- Компатибилност подних плоча: Нагнуте прирубнице не могу стајати у равни са доњом страном профилисаног челичног пода; неприкладан за употребу као примарне носиве греде у системима композитних бетонских подова

4. Стандарди за инспекцију завара

- Примарни сучеони завари: стандарди прихватања шавова ИИ степена; насумично ултразвучно испитивање (УТ) на 20% критичних носивих чеоних спојева

- Помоћни угаони завари: Завари за греде, спојне плоче и укрућења подлежу само визуелној контроли; прихватање се заснива на одсуству порозности или непотпуне фузије

5. Техничке спецификације прикључка

- Избор спојних вијака: Стандардни вијци степена 4.8 за конвенционалне једноставно ослоњене спојеве; Вијци високе чврстоће класе 8.8 за конзолне спојеве великог оптерећења

- Дебљина крајње прикључне плоче: Стандардизовани опсег од 10мм–25мм; специфична дебљина изабрана на основу захтева силе смицања ослонца

ХАИСХЕНГ Предности

1. Свеобухватан инвентар на залихама за испуњавање малих и хитних поруџбина

ХАИСХЕНГ током целе године одржава залихе целог асортимана топловаљаних челичних конструкција И греда И (величине И10–И45) За разлику од малих радњи за прераду које се ослањају на набавку залиха са других места, Секција је опремљена за све, од малих, једнократних куповина до великих извозних поруџбина које захтевају пуне контејнере. Стандардне спецификације су доступне без чекања на распоред производње сировина, а журне наруџбине могу се подвргнути дубокој обради и отпремити у року од 24 сата.

2. Велико искуство у прилагођавању нагнутих додатака како би се спречиле грешке при монтажи

Користимо специјализоване процесе сечења углова и стандардизоване калупе за нагнуте прирубнице И-греда, елиминишући потребу за ручним распоредом за сваки комад и одржавајући толеранцију за учвршћивање учвршћивача и спојних плоча унутар 0,5 мм. Ово решава уобичајене проблеме који се могу наћи у радњама за општу обраду, као што су велике празнине на местима причвршћивања и накнадно неусклађеност структуре под оптерећењем.

3. Лагана извозна амбалажа за смањење трошкова прекограничне логистике

Дужина греда је сегментирана како би одговарала димензијама контејнера за транспорт, користећи паковање против рђе за појединачне секције и заштитне мере за попуњавање празнина како би се спречиле деформације узроковане турбуленцијама током транспорта океаном. Такође пружамо комплетан сет докумената о царињењу на енглеском и евиденцију о следљивости материјала, нудећи решење на једном месту за царинску документацију.

4. Прилагођени третмани против корозије и строга контрола толеранције премаза

Стратегије против корозије су прилагођене клими одредишног региона: стандардни двослојни систем боје се користи за умерена унутрашња подручја, док се топло цинковање примењује за приобалне регионе изложене сланом спреју. Сви слојеви боје и дебљине слоја цинка подлежу тестирању треће стране са издатим извештајима на енглеском, чиме се обезбеђује усклађеност са стандардима прихватања челичних конструкција у ЕУ и југоисточној Азији.

5. Дугорочна техничка подршка и услуга након продаје

Пружамо бесплатне савете о распону снопа и избору оптерећења, као и упутства на основу цртежа на даљину за спајање на лицу места и конзолне везе. Компонентама се додељују јединствени идентификациони бројеви ради следљивости током целог живота, а резервни делови истих спецификација су доступни за обнављање залиха.

ФАК

П1: Могу ли И-греде заменити Х-греде за главне подне греде фабричке зграде?

О: Не. Стандардне конструкције И греде топло ваљаног челика И пресека немају довољну бочну крутост дуж њихове слабе осе; током изградње, бочна оптерећења ветром и привремена грађевинска оптерећења чине их веома подложним бочно-торзионом извијању. Треба их користити само за секундарне подне греде са распонима испод 6 метара или за мање, неносиве помоћне греде.

П2: Да ли нагнуте прирубнице утичу на стабилност вијчаних спојева?

О: Да, има директан утицај. Равне подлошке се не могу директно користити; потребне су конусне подлошке које одговарају нагибу прирубнице. ХАИСХЕНГ испоручује одговарајуће конусне подлошке уз пошиљку, тако да купци не морају да их купују посебно.

П3: Који је минимални животни век за спречавање рђе за И-греде које се користе на отвореном?

О: Стандардни премаз боје од 60–100 μм траје 3–5 година на отвореном у унутрашњости; топло цинковање траје 8-10 година у унутрашњости и 5-7 година у приморским подручјима. Одржавање које укључује локализоване поправке завршних премаза је потребно након ових периода.

П4: Да ли је потребна 100% детекција грешака за спајање И-зрака на лицу места?

О: Не. Спојни завари за стандардне стазе и носаче захтевају само визуелну инспекцију; Чеони завари за главне греде и конзолне греде опреме за тешке услове захтевају ултразвучно испитивање (УТ) на 20% заварених спојева; остали помоћни завари не захтевају испитивање без разарања.

П5: Како могу брзо да бирам између И-греда типа А и типа Б?

О: Одаберите тип А за стандардна оптерећења и типичне распоне; лакши је и исплативији. Одаберите тип Б за концентрисана оптерећења на носачима, једностраним конзолама или носачима за вибрирајућу опрему; дебље прирубнице спречавају локално гњечење прирубница.
